HEIDENHAIN CNC PILOT 4290 291

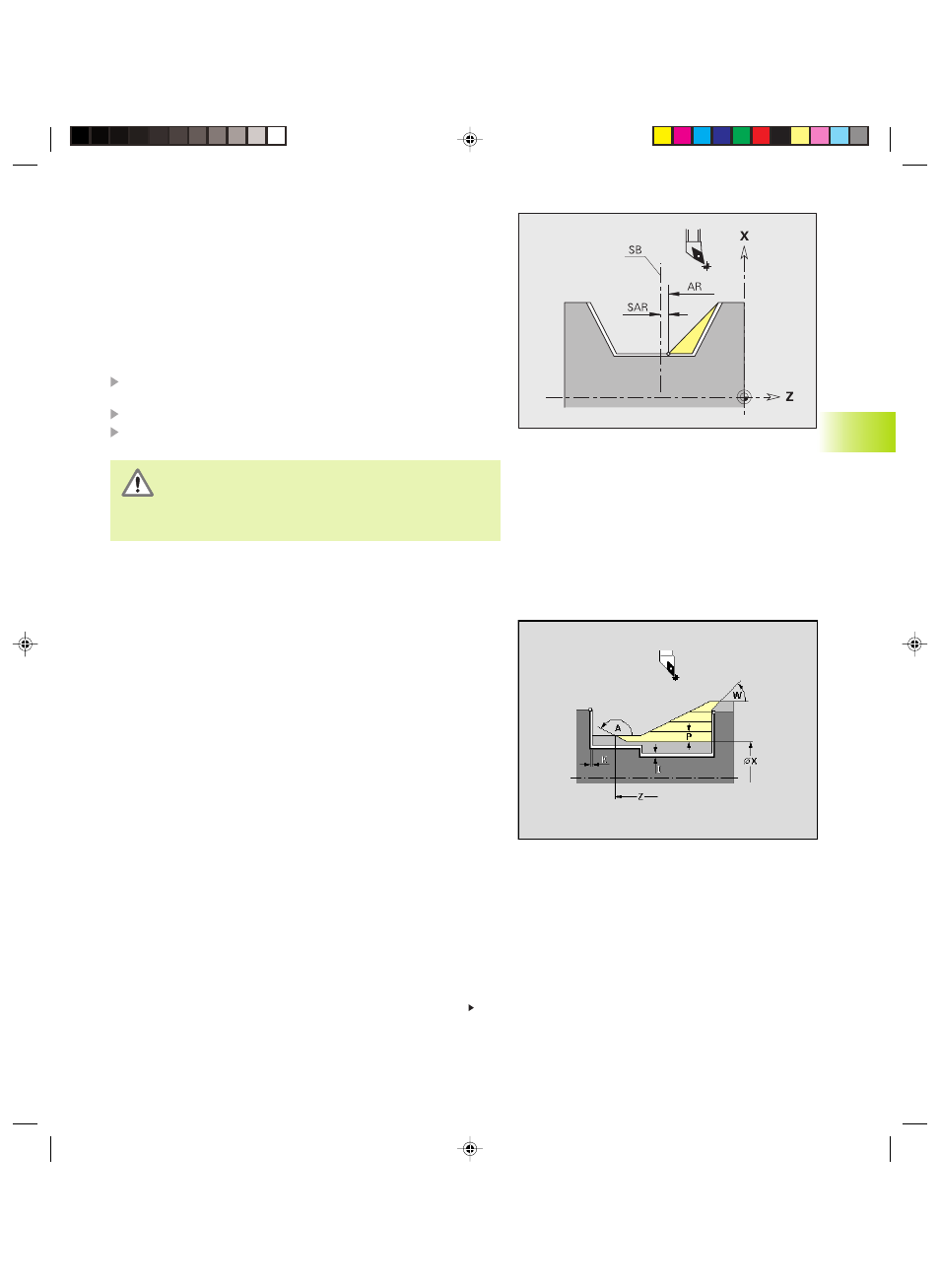

Limitazione di taglio per ”Sgrossatura residua”
Se per profili inclinati rimane materiale residuo, lo si lavora con
”Sgrossatura svuotamento - Sgrossatura residua ..”.
Limitazione di taglio: senza limitazione di taglio TURN PLUS lavora la
zona di lavorazione selezionata. Per evitare collisioni, la zona di
lavorazione selezionata è circoscritta con la limitazione di taglio. Il ciclo
di lavorazione considera la distanza di sicurezza (SAR, SIR – parametro
di lavorazione 2) prima del materiale residuo.
Definizione limitazione di taglio
Posizionare l'utensile sul lato della limitazione di taglio su cui si trova
il materiale residuo.
Selezionare la zona di lavorazione
Selezionare il ”punto iniziale del materiale residuo” come posizione
della limitazione di taglio (vedi figura).
Pericolo di collisione
Il materiale residuo viene lavorato senza monitoraggio
collisione. Verificare la limitazione di taglio e l'angolo di
avvicinamento (finestra di dialogo ”Parametri ciclo
(sgrossatura)”).
Continua
AR: Punto di inizio materiale residuo
SAR: Distanza di sicurezza esterna (parametro di
lavorazione 2)
SB: Limitazione di taglio
6.12 Gener
azione int
er
at
tiv
a del piano di la
v
o
ro
(IA
G)
Sgrossatura residua (svuotamento) – assiale/radiale
Parametri
P:
Profondità di taglio (avanzamento massimo)
A: Angolo di avvicinamento (riferimento: asse Z)
■ Assiale: default 0°/180° (parallelo all'asse Z)
■ Radiale: default 90°/270° (perpendicolare all'asse Z)
W: Angolo di allontanamento (riferimento: asse Z)
■ Assiale: default 90°/270° (perpendicolare all'asse Z)
■ Radiale: default 0°/180° (parallelo all'asse Z)
X, Z: Limitazione di taglio
Impostare il tipo di sovrametallo: tramite softkey
I, K: Sovrametallo assiale/radiale diverso
I: Sovrametallo costante: genera ”Sovrametallo G58” prima del
ciclo
Entrata: lavorazione profili inclinati?
■ Sì
■ No
E: Avanzamento di entrata ridotto per profili inclinati
