HEIDENHAIN CNC PILOT 4290 239
6.5.3 Elementi di sovrapposizione
Richiamo: opzione menu ”Forma – Elemento sagomato – ...”
(sottomenu ”Parte finita”)
■ Si selezionano i tratti dei profili arco, cuneo o puntone, si definisce
l'elemento e lo si sovrappone direttamente dopo la definizione.
■ Con l'opzione menu ”Forma – Elemento sagomato – Profilo” TURN
PLUS sovrappone l'ultimo tratto del profilo caricato. Si tratta del
tratto profilo precedentemente caricato (menu principale:
”Programma - Carica - Tratto profilo”) o dell'ultimo elemento di
sovrapposizione definito.

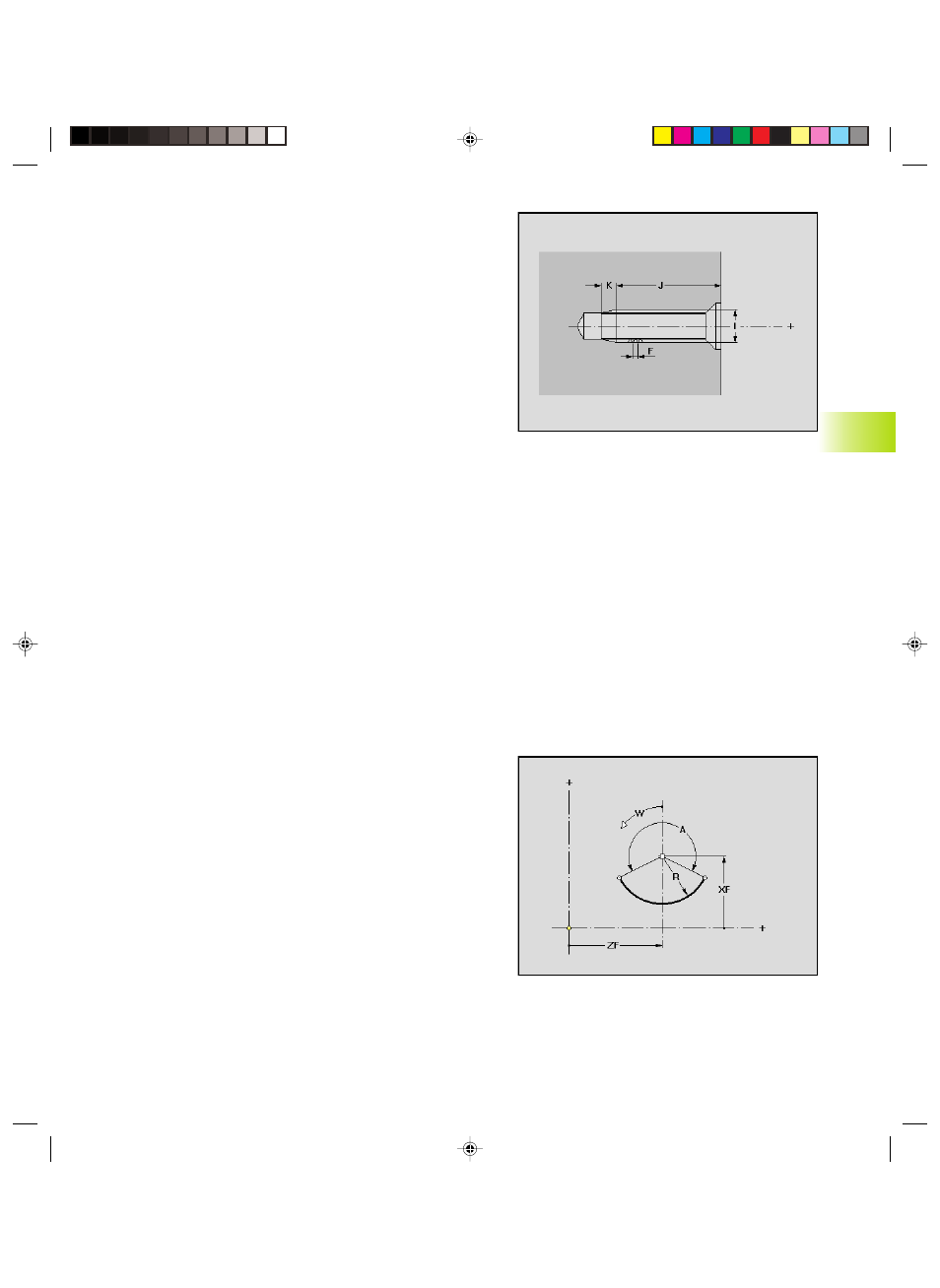

Parametri filettatura
I:
Diametro nominale
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo del filetto
Tipo principio: filetto destrorso/sinistrorso
6.5 Pr
ofilo par
te
finita
Arco di cerchio
Il punti di riferimento è il centro del cerchio.
Parametri
XF, ZF:
Spostamento del punto di riferimento
R: Raggio dell'arco di cerchio
A: Angolo di apertura
W: Angolo di rotazione: il profilo di sovrapposizione viene ruotato
intorno all'”angolo di rotazione”
