HEIDENHAIN CNC PILOT 4290 261
Softkey ”Trasformazioni”
Quotatura polare: angolo
α
Quotatura polare: raggio
Quotatura polare punto finale: angolo β
Quotatura polare punto finale: raggio
6.7 Manipolazione pr
ofili

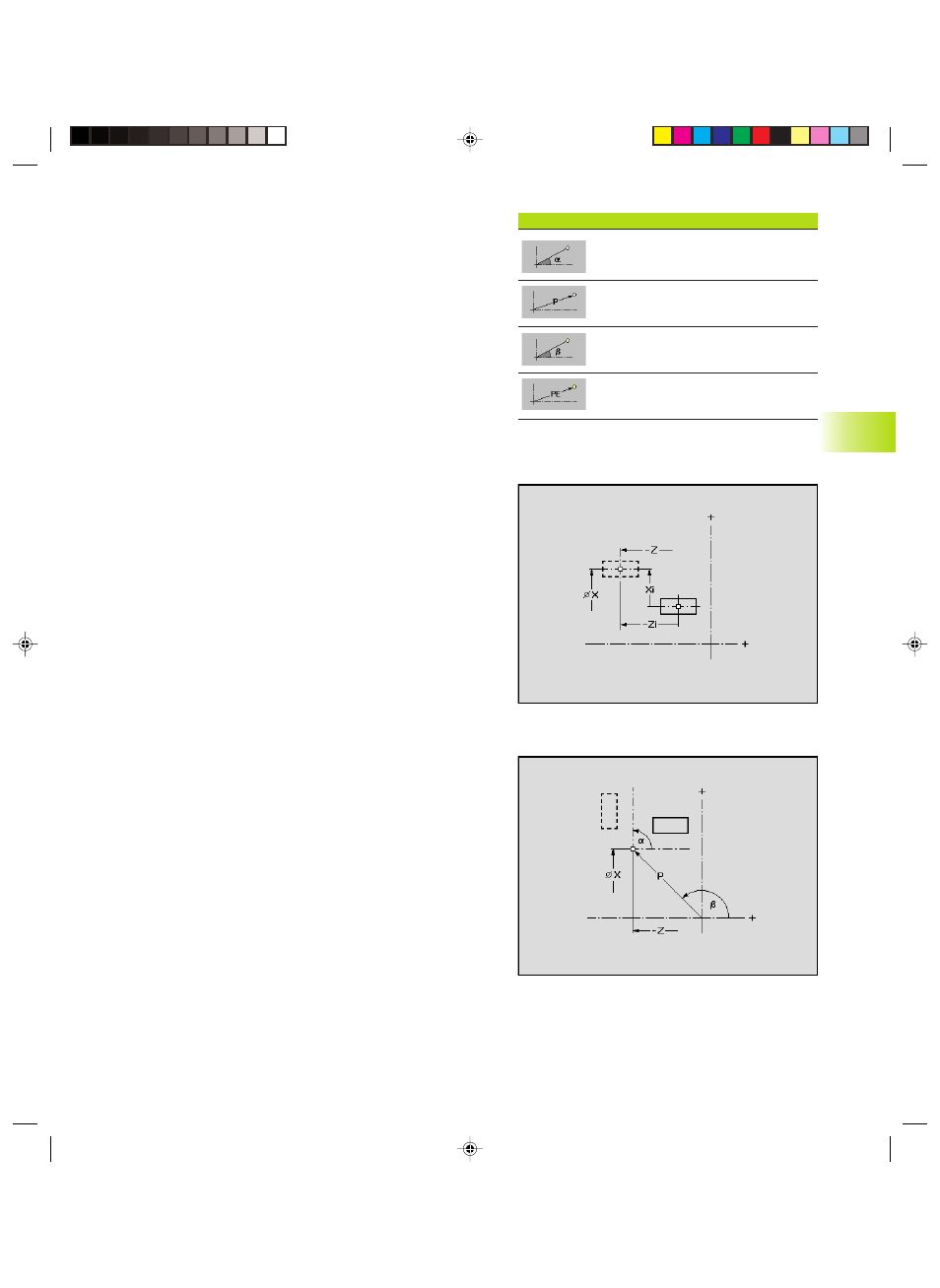

”Sposta”:
sposta il profilo sulla posizione indicata o in modo incrementale (punto
di riferimento: punto di partenza del profilo).
Parametri
X, Z:
Punto di arrivo
Xi, Zi: Punto di arrivo – incrementale
”Rotazione”:
TURN PLUS ruota il profilo nel punto di rotazione intorno all'angolo
di rotazione.
Parametri
X, Z:
Punto di rotazione in coordinate cartesiane
α,
P: Punto di rotazione in coordinate polari
W: Angolo di rotazione
6.7.6 Trasformazioni
Gruppo menu ”Trasformazioni”
Le funzioni di trasformazione vengono impiegate per profili da tornire e
per profili della superficie frontale, cilindrica, ecc.
■ Profilo tornito: il profilo nella ”posizione originale” viene cancellato e
il profilo tornito completo ”trasformato”.
■ Profili della superficie frontale, cilindrica, ecc: è necessario
selezionare se il profilo nella ”posizione originale” viene cancellato o
copiato e ”trasformato”.
