HEIDENHAIN CNC PILOT 4290 321

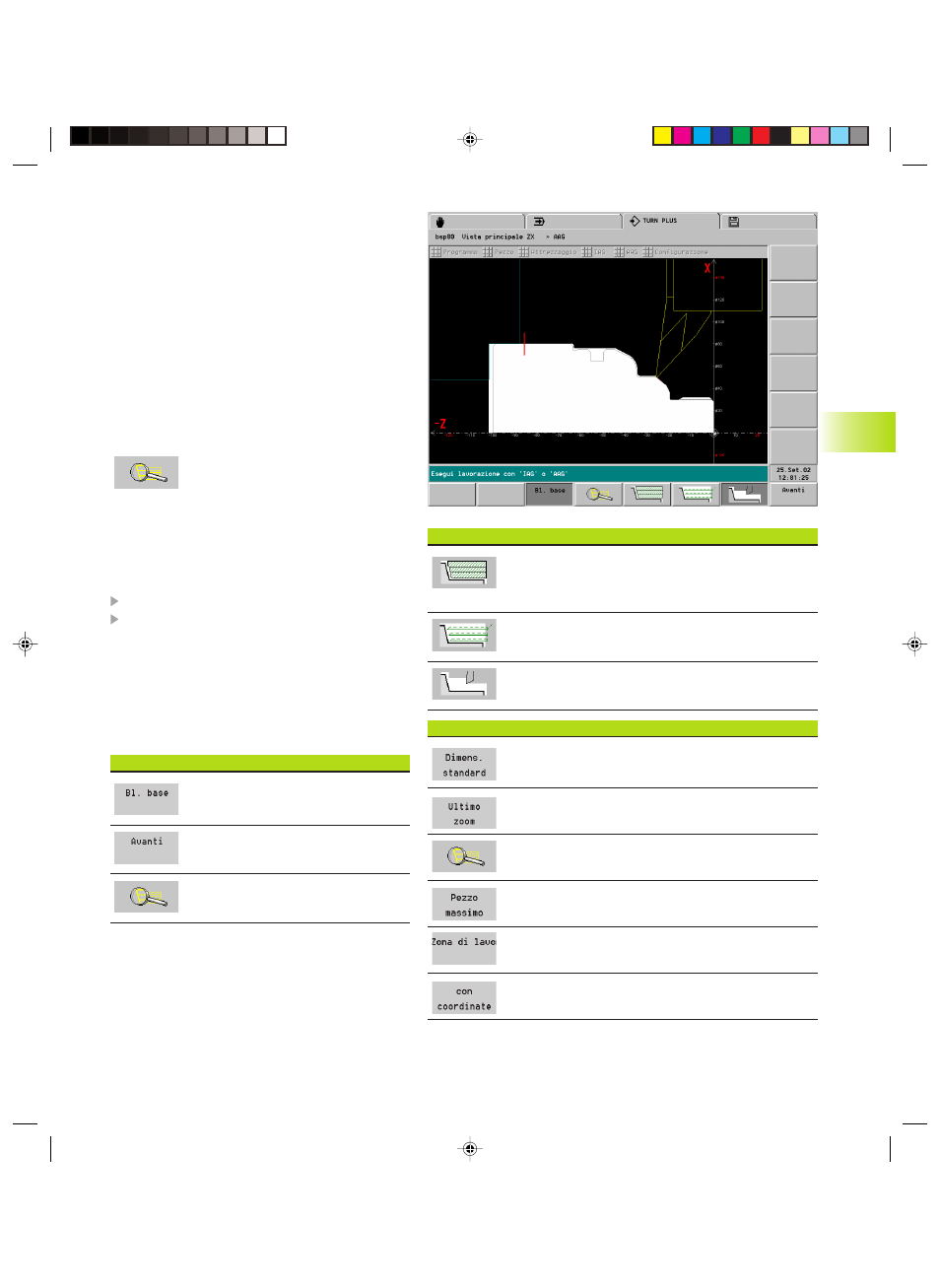

6.14 Grafica di controllo
Per l'immissione del profilo TURN PLUS disegna gli
elementi ”rappresentabili” del profilo.
IAG e AAG visualizzano permanentemente il profilo
della parte finita e rappresenta graficamente le
operazioni di lavorazione. Il profilo della parte grezza
viene riprodotto durante la lavorazione.
La rappresentazione dei percorsi utensile e il modo
di simulazione si impostano tramite softkey.
Finestra a tutto schermo
Con diverse finestre sullo schermo si passa da
”finestra a tutto schermo” a ”rappresentazione a più
finestre” e viceversa con il tasto ”.”.
Zoom
All'attivazione appare un ”rettangolo
rosso” per selezionare la sezione di
immagine desiderata e il sottomenu
”Impostazioni standard zoom”.
Impostazione zoom tramite tastiera
■ Ingrandimento: ”Pagina avanti”
■ Riduzione: ”Pagina indietro”
■ Spostamento: tasti cursore
Impostazione zoom tramite touch pad
Posizionare il cursore su un angolo della sezione
Tenendo premuto il tasto sinistro del mouse portare
il cursore sull'angolo opposto della sezione
Impostazioni standard: vedi tabella softkey
Dopo un considerevole ingrandimento impostare
”Pezzo max. o ”Zona di lavoro” per selezionare poi
una nuova sezione di immagine.
Uscita da zoom: tasto ESC
Softkey ”Grafica di controllo”
■ On: si ferma dopo ogni percorso di
traslazione
■ Off: simula la lavorazione completa
Esecuzione successivo percorso di
traslazione (modo simulazione ”Blocco
base On”)
Attivazione zoom
Softkey ”Grafica di controllo”
Traccia (di taglio): rappresenta con linee ombreggiate
la superficie percorsa dalla ”zona tagliente”
dell'utensile
Linea: rappresenta con linea continua i percorsi di
avanzamento (riferimento: punta teorica del tagliente)
Grafica solida: ”lavora” la superficie percorsa dalla
”zona tagliente” dell'utensile
Softkey ”Zoom”
Visualizza ultima impostazione ”Pezzo max.” o ”Zona di
lavoro”.
Annulla ultimo ingrandimento/impostazione. ”Ultimo
zoom” può essere attivato più volte.
Commuta la funzione zoom alla successiva finestra.
Visualizza il pezzo nella sua dimensione massima.
Visualizza la zona di lavoro, compreso il punto cambio
utensile.
Imposta sistema di coordinate e posizione del punto
zero pezzo (vedi ”
6.15 Configurazione”)
