6.12.6 Tipo di lavorazione: Foratura
Riepilogo: tipo di lavorazione Foratura
■ Preforatura concentrica (G74)
■ Foratura concentrica (G72)
■ Foratura (G71 o G74)
■ Svasatura (G72)
■ Allargatura con guida (G72)
■ Alesatura (G71)
■ Maschiatura (G73)
■ Foratura speciale
■ Foratura concentrica e Allargatura (G72)
■ Foratura e Allargatura (G72)
■ Foratura e Filettatura (G73)
■ Foratura e Alesatura (G71 o G74)
■ Foratura automatica – considera gli elementi sagomati fori, fori
singoli e sagome di fori
Softkey ”Riduzione avanzamento”
Riduzione avanzamento ”Foratura
passante”
Riduzione avanzamento ”Foratura”
Riduzione avanzamento ”Foratura” per
punte con inserto e punte elicoidali con
angolo di foratura di 180°
Posizionare la punta con ”Ciclo -
Avvicinamento” sull'asse rotativo.
Preforatura concentrica – Automatico
”Preforatura concentrica – Automatico” esegue la preforatura
completa, anche se è necessario sostituire l'utensile a causa di una
differenza di diametro.
6.12 Gener
azione int
er
at
tiv
a del piano di la
v
o
ro
(IA
G)

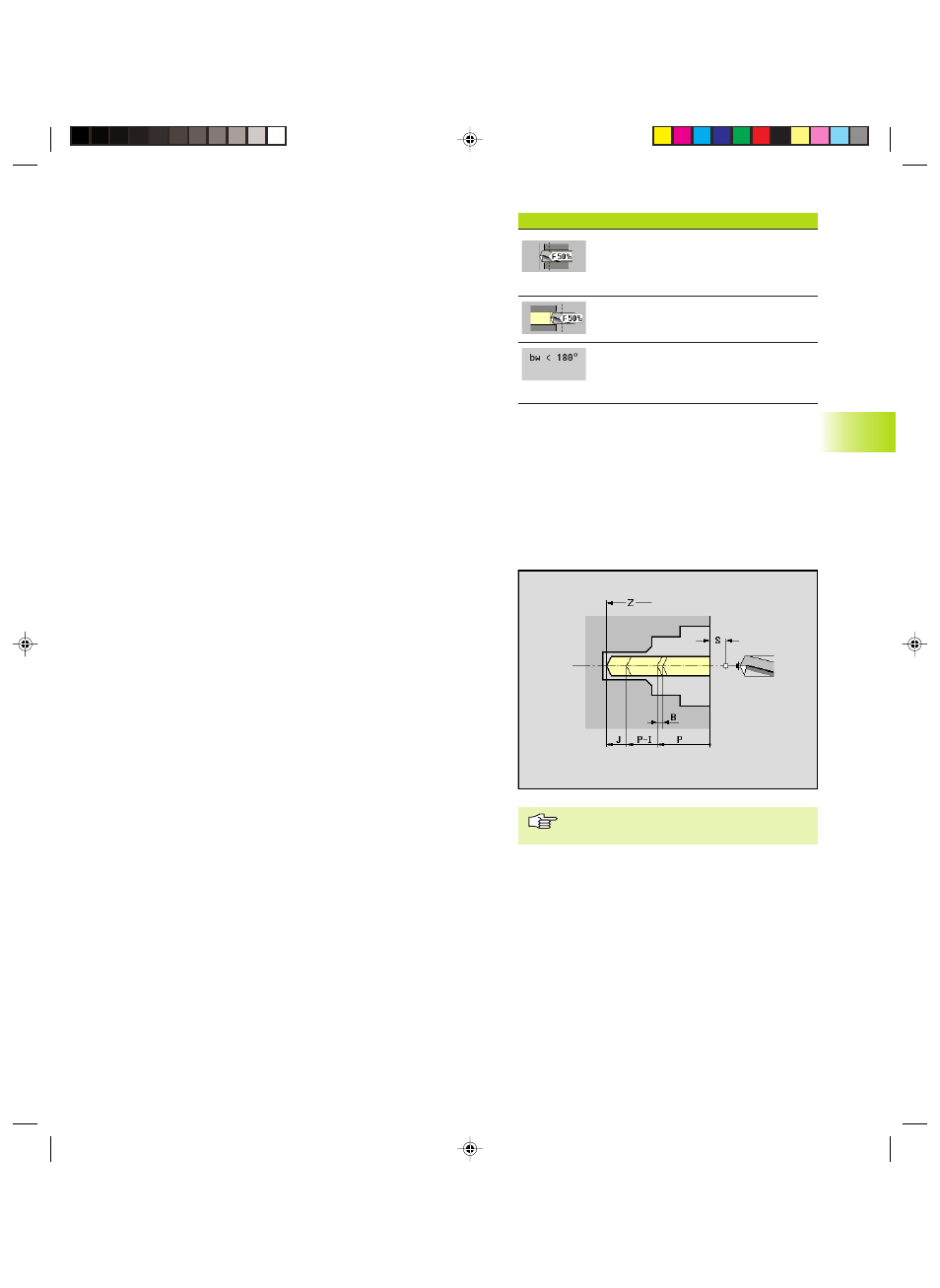

Preforatura concentrica (G74)
Preforatura su asse di rotazione con utensili fissi.
Selezione zona di lavorazione
Selezionare tutti gli elementi del profilo che circondano il foro.
All'occorrenza il foro si limita con ”Limitazione foro Z”.
Parametri
Z:
Limitazione foro
S: Distanza di sicurezza – genera ”Distanza di sicurezza G47”
prima del ciclo di foratura
P: 1a profondità foro
J: Profondità foro minima
I: Valore di riduzione
B: Distanza di ritorno – default: ritorno a ”Punto iniziale foro”
E: Tempo di sosta (per rottura trucioli a fine foro)
8_4290BH6.pm6 21.02.2005, 08:03 299
