6 TURN PLUS 248
6.6 Pr
ofili con asse C

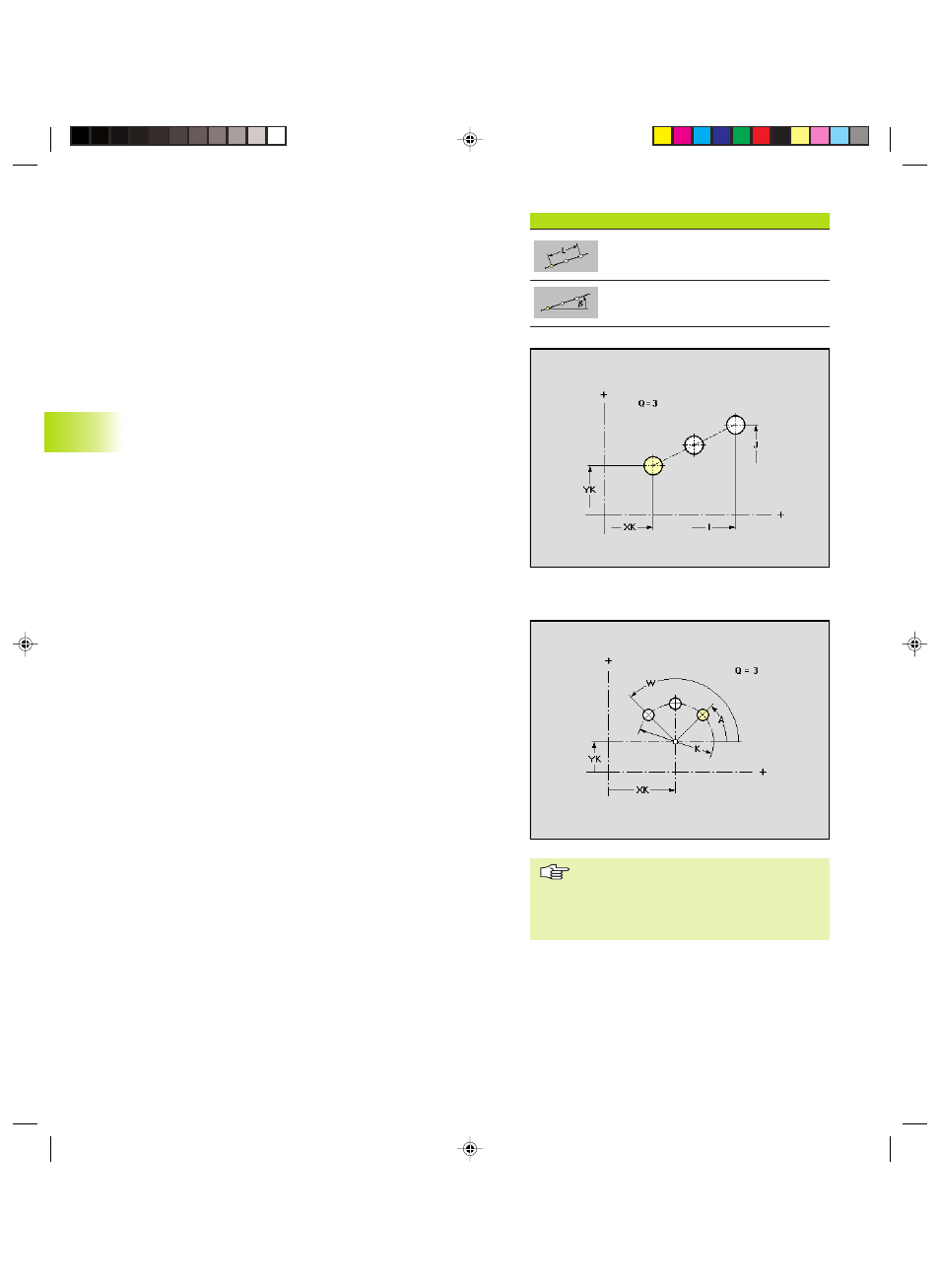

Sagoma di fori lineare, sagoma di matrici lineare
Parametri
XK, YK: Punto iniziale sagoma in coordinate cartesiane
α
, P: Punto iniziale sagoma in coordinate polari (riferimento
angolo
α
: asse XK positivo)
Q: Numero matrici – default: 1
I, J: Punto finale sagoma in coordinate cartesiane
Ii, Ji: Distanza tra due matrici in direzione XK/YK
β : Angolo asse longitudinale sagoma (riferimento: asse XK)
L: Lunghezza totale sagoma
Li: Distanza tra due matrici (distanza sagome)
Descrizione foro/Descrizione matrice
Softkey ”Tipo di quotatura”
Sagoma lineare: indicare lunghezza
Sagoma lineare: indicare angolo
Per sagome con scanalature circolari, il
”centro della curva” viene sommato alla
posizione della sagoma (vedi ”
4.5.8
Sagoma circolare con scanalature
circolari”).
Sagoma di fori circolare, sagoma di matrici circolari
Parametri
XK, YK: Centro sagoma in coordinate cartesiane
α
, PM: Centro sagoma in coordinate polari (riferimento angolo
α
:
asse XK positivo)
Q: Numero matrici
Orientamento:
■ in senso orario
■ in senso antiorario
R/K: raggio/diametro sagoma
A, W: Angolo iniziale, Angolo finale – Posizione prima/ultima
matrice (riferimento: asse XK) – Casi speciali:
■ senza A e W: configurazione del cerchio completo, ad
iniziare da 0°
■ senza W: configurazione del cerchio completo
Wi: Angolo tra due matrici (il segno è irrilevante)
Posizione delle matrici:
■ Posizione normale: la matrice di partenza viene ruotata
intorno al centro della sagoma (rotazione intorno al centro
della sagoma)
■ Posizione originale: la posizione della matrice di partenza
rimane invariata (traslazione)
Descrizione foro/Descrizione matrice
