HEIDENHAIN CNC PILOT 4290
85
Programmazione X, Z: assoluta,
incrementale, modale o ”?”

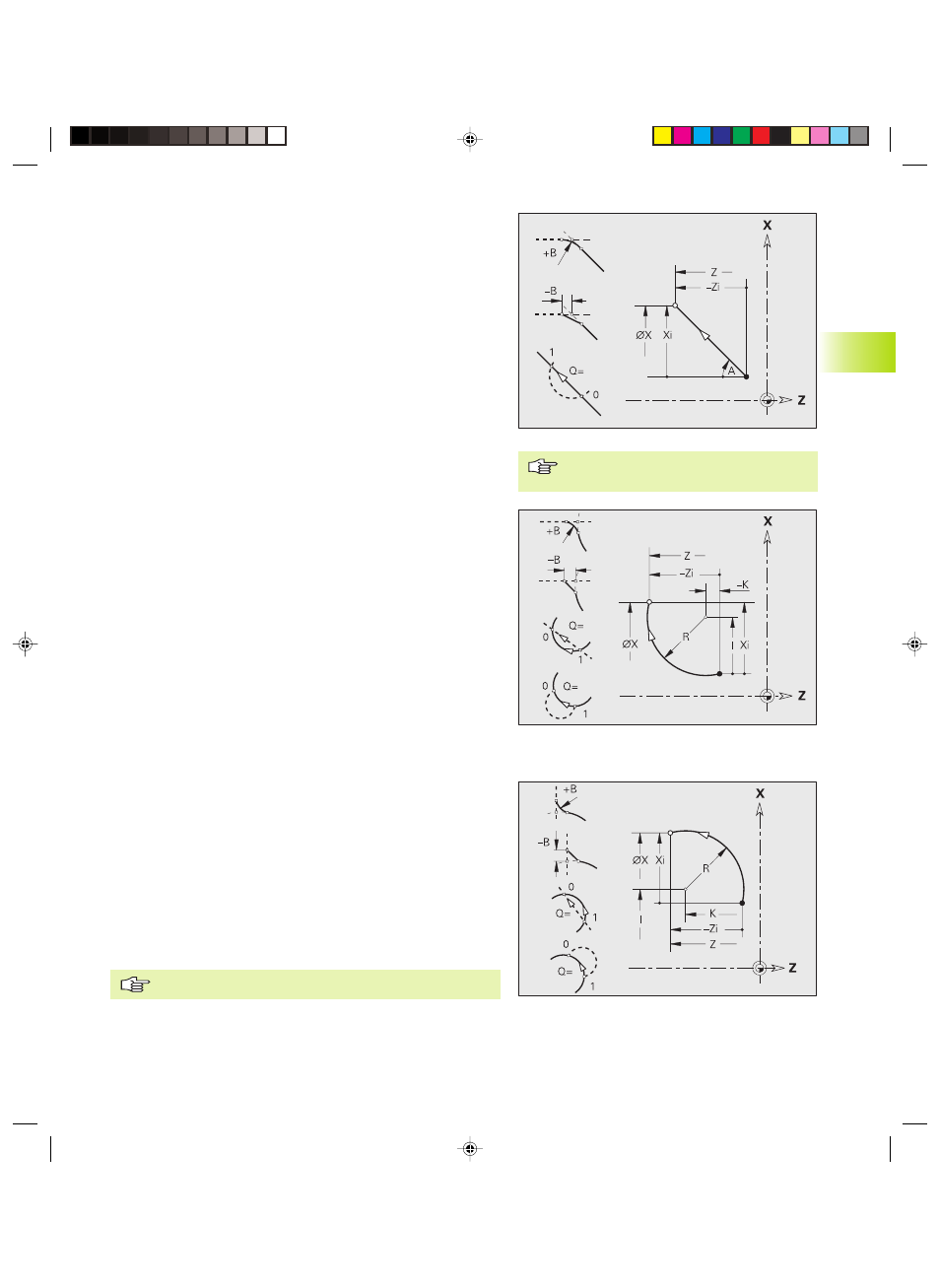

Percorso profilo tornito G1-Geo
Parametri
X, Z: Punto finale elemento profilo (X come quota diametro)
A:
Angolo rispetto ad asse di rotazione – Direzione angolo: vedi
grafica ausiliaria
Q:
Selezione punto di intersezione – default: 0. Punto finale se il
percorso interseca un arco.
■
Q=0: punto di intersezione vicino
■
Q=1: punto di intersezione lontano
B:
Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■
B Nessuna immissione: passaggio tangenziale
■
B=0: passaggio non tangenziale
■
B>0: raggio del raccordo
■
B<0: larghezza dello smusso
E:
Fattore di avanzamento speciale per smusso/arrotondamento
per ciclo di finitura (0 < E <= 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
Arco profilo tornito
G2/G3-Geo – quota centro incrementale
G12/G13-Geo – quota centro assoluta
Senso di rotazione: vedi grafica ausiliaria
Parametri
X, Z: Punto finale elemento profilo (X come quota diametro)
R:
Raggio
Q:
Selezione punto di intersezione – default: 0. Punto finale se
l'arco interseca una retta o un arco.
■
Q=0: punto di intersezione lontano
■
Q=1: punto di intersezione vicino
B:
Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■
B Nessuna immissione: passaggio tangenziale
■
B=0: passaggio non tangenziale
■
B>0: raggio del raccordo
■
B<0: larghezza dello smusso
E:
Fattore di avanzamento speciale per smusso/arrotondamento
per ciclo di finitura (0 < E <= 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
G2/G3 – Centro incrementale:
I:
Centro (distanza punto di partenza – centro come quota raggio)
K:
Centro (distanza punto di partenza - centro)
G12/G13 – Centro assoluto:
I:
Centro (quota raggio)
K:
Centro
Programmazione X, Z: assoluta, incrementale, modale o ”?”
G13-Geo
G2-Geo
