HEIDENHAIN CNC Pilot 4290 - Manuale (Pagina 146)

4 DIN PLUS 134
■ Programmazione X, Z: assoluta,
incrementale o modale
■ Compensazione raggio tagliente: non
viene eseguita
■ Distanza di sicurezza dopo ogni
passata: 1 mm.
4.7 Cicli di t
o
rnit
ur
a

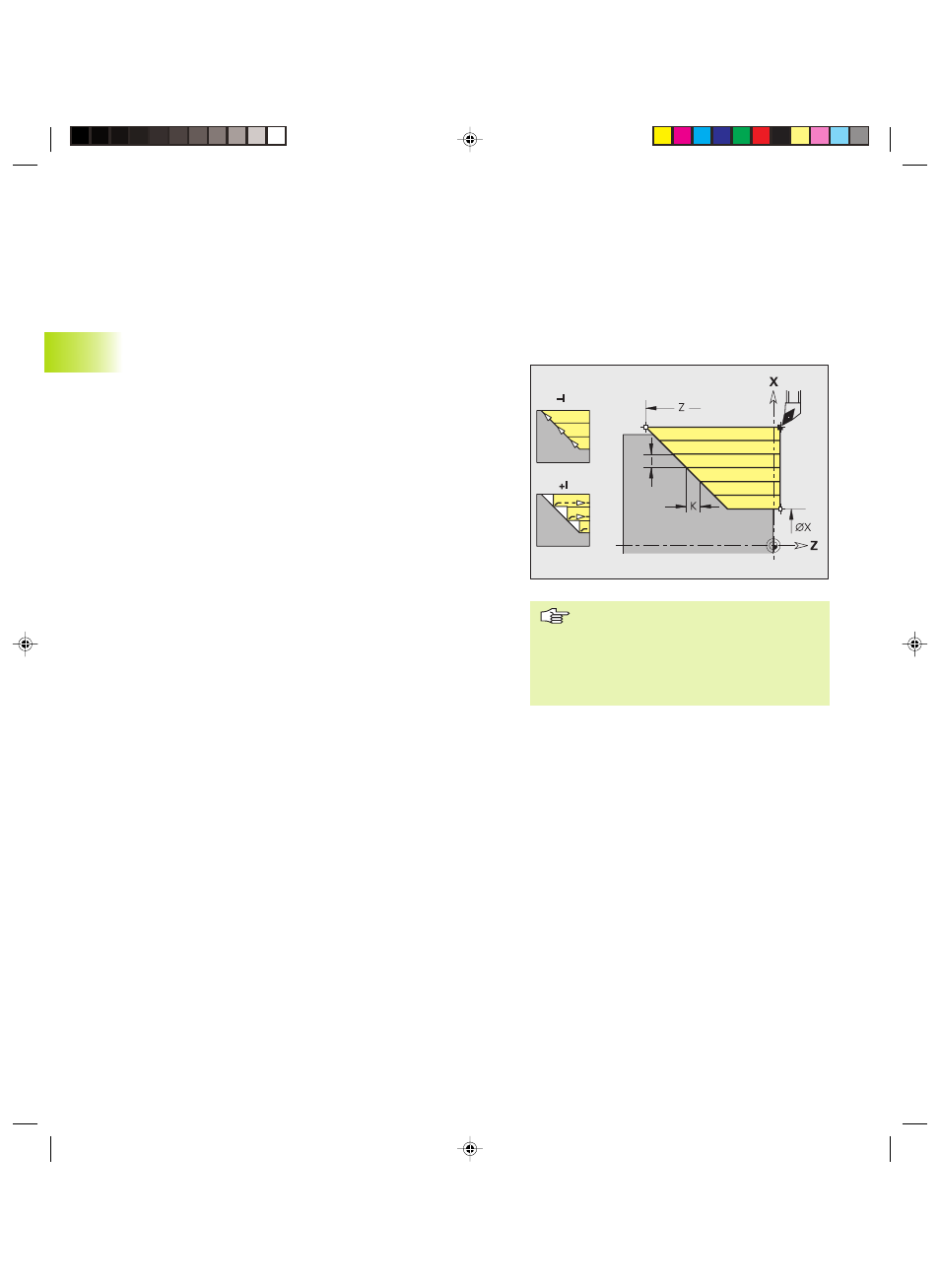

Tornitura assiale semplice G81
L'istruzione G81 lavora (sgrossa) l'area del profilo descritta da
posizione attuale dell'utensile e ”X, Z”. In caso di diagonale l'angolo si
definisce con I e K.
Il CNC PILOT identifica la lavorazione esterna/interna sulla base della
posizione del punto di arrivo.
La configurazione di taglio viene calcolata in modo tale da evitare una
”passata di finitura” e affinché l'avanzamento definito sia <=
”Avanzamento massimo I”.
Sovrametalli:
■ I sovrametalli G57
■ vengono calcolati in base al segno (per questo i sovrametalli non
sono possibili per lavorazioni interne)
■ rimangono attivi a fine ciclo
■ I sovrametalli G58: non vengono calcolati
Esecuzione ciclo
1 Calcolo della configurazione di taglio (avanzamento)
2 Avanzamento dal punto di partenza parallelamente all'asse per la
prima passata
3 Traslazione in Avanzamento fino al punto di arrivo Z
4 In funzione del ”Segno I”:
■ I<0: lavorazione lungo il profilo
■ I>0: sollevamento di 1 mm a 45°
5 Ritorno in rapido e avanzamento per la passata successiva
6 Ripetizione di 3...5, fino a raggiungere il ”punto di arrivo X”
7 Sollevamento:
■ X – ultima coordinata di sollevamento
■ Z – punto di partenza ciclo
Parametri
X/Z: Punto di arrivo profilo (X come quota diametro)
I: Avanzamento massimo in direzione X
■ I<0: con finitura del profilo
■ I>0: senza finitura del profilo
K: Offset in direzione Z – default: 0
Q: Avanzamento funz. G – default: 0
■ 0: avanzamento con G0 (Rapido)
■ 1: avanzamento con G1 (Avanzamento)
4.7.2 Cicli di tornitura semplici
Fine ciclo G80
Chiude i cicli di lavorazione.
