HEIDENHAIN CNC PILOT 4290 225
6.3.6 Note operative
Softkey
Il tipo di quotatura, le funzioni speciali, le selezioni ecc.
si impostano tramite softkey. Le seguenti tabelle
nonché il riepilogo dei softkey riportato al termine del
manuale illustrano il significato dei softkey.
Selezione con il touch pad
Istruzioni importanti per la selezione con il touch pad:
■ Selezioni semplici:
Posizionare il cursore sull'elemento, sul punto
ecc.
Premere il tasto sinistro del mouse
■ Selezioni multiple:
Attivare la selezione multipla tramite softkey
Posizionare il cursore sull'elemento, sul punto
ecc.
Premere il tasto sinistro del mouse
Posizionare il cursore sull'elemento successivo,
sul punto successivo ecc.
ecc.
■ Selezione zona:
Posizionare il cursore sul primo elemento
Attivare la selezione zona tramite softkey
Posizionare il cursore sull'ultimo elemento
n Tasto sinistro del mouse: selezione zona in
direzione di descrizione del profilo
n Tasto destro del mouse: selezione zona in
direzione opposta a quella di descrizione del profilo
Colori dei punti di selezione
■ Rosso: punto definito dal cursore, non selezionato
■ Verde: punto selezionato
■ Blu: punto definito dal cursore, selezionato
Continua

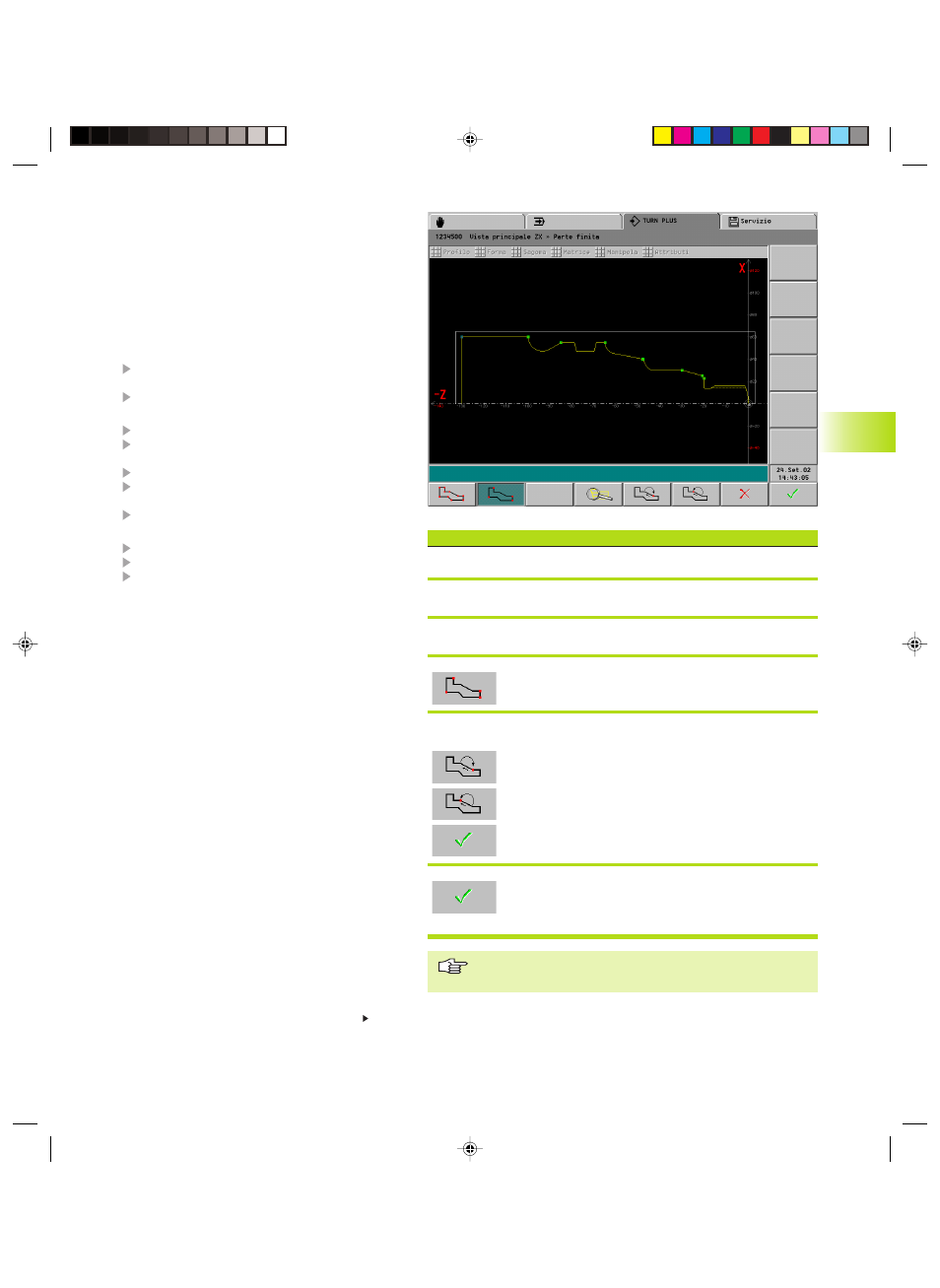

Selezione multipla tramite softkey
Selezionare ”Pezzo - Parte finita - Forma”
<
Selezionare il tipo dell'elemento sagomato (sottomenu ”Forma”)
<
Posizionare il cursore sulla ”prima posizione”
<
Attivare la selezione multipla
<
Selezione in successione di punti:
Posizionare il cursore su ”Posizione successiva”
Selezionare il punto desiderato
<
Terminare la selezione; inserire i parametri dell'elemento
sagomato
In alternativa è possibile selezionare tutti i punti e
deselezionare le posizioni non desiderate.
