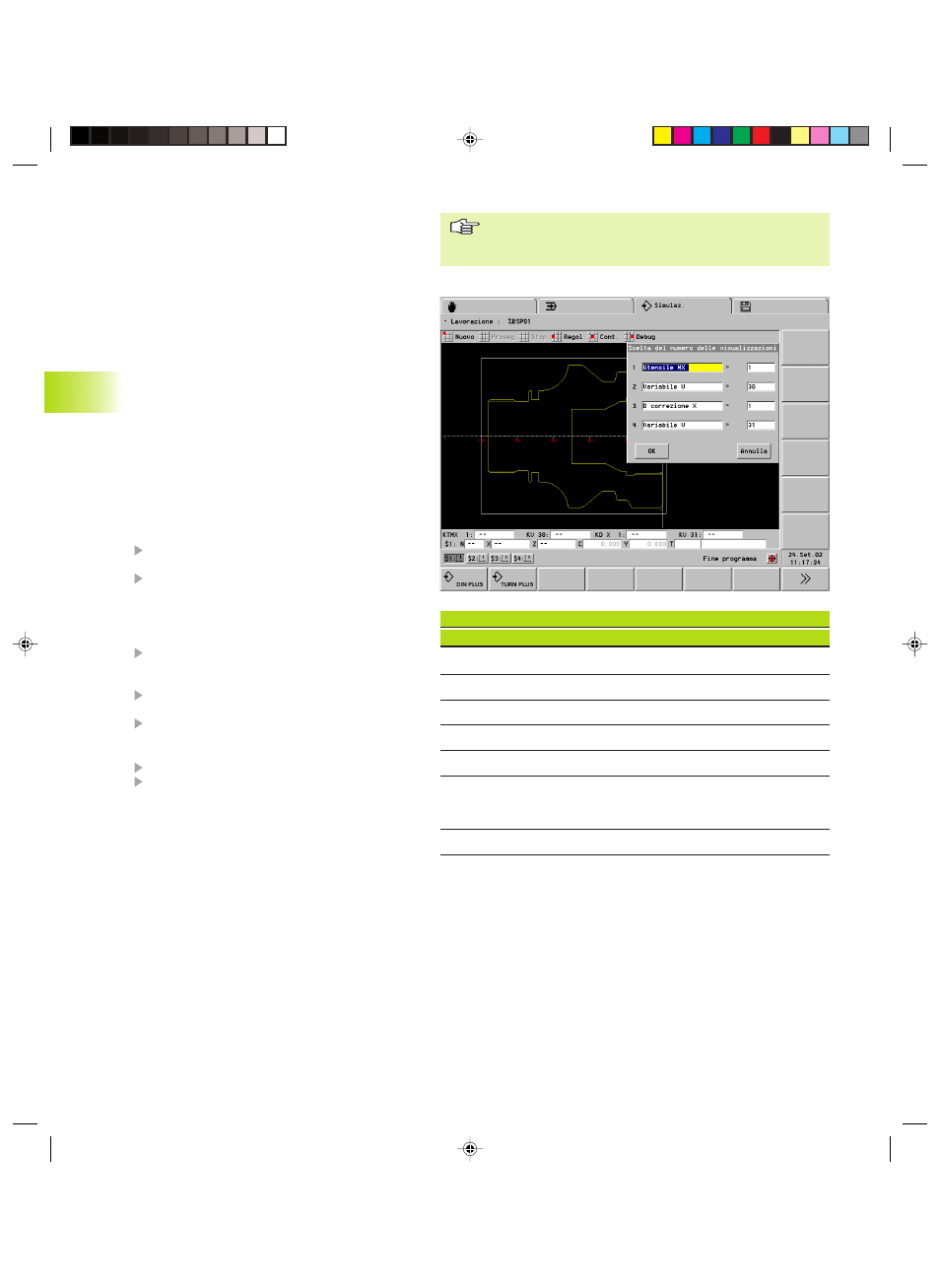

5 Simulazione grafica 210
5.8 Controllo esecuzione
programma NC
Per complessi programmi NC con salti ad altri
programmi, calcoli di variabili, eventi ecc. si simulano i
dati immessi e gli eventi testando così tutti i passaggi.
Gruppo menu ”Debug”:
■ ”Debug – Definisci blocco di partenza”
”Debug – Cancella blocco di partenza”
”Debug – Visualizza blocco di partenza”
Se è definito un ”blocco di partenza”, il programma
NC viene compilato fino a tale blocco senza
visualizzare i percorsi di traslazione. Il CNC PILOT si
arresta – ”Avanti” prosegue la simulazione
■ ”Debug – Variabili/Blocco sorgente”
Sotto la finestra di simulazione viene visualizzata
nell'impostazione standard il blocco sorgente NC.
Con ”Variabili/Blocco sorgente” si passa dalla
visualizzazione di quattro ”variabili selezionate” alla
visualizzazione del blocco sorgente NC.
■ ”Debug – Visualizzazioni variabili – ...”
■ ”... – Tutte le variabili #”
Le variabili vengono visualizzate in una finestra di
dialogo.
Visualizzare la variabile desiderata con ”Freccia
su/Freccia giù” e ”Pagina avanti/Pagina indietro”.
Se viene visualizzato soltanto il numero della
variabile, essa non è utilizzata.
■ ”... – Tutte le variabili V”
Selezionare il gruppo di variabili e definire il ”primo
numero variabile” (finestra di dialogo
”Visualizzazione V”)
Le variabili vengono visualizzate in una finestra di
dialogo.
Visualizzare la variabile desiderata con ”Freccia
su/Freccia giù” e ”Pagina avanti/Pagina indietro”.
■ ”... – Attivare visualizzazione”
Impostare il tipo e il numero di variabile
Le variabili vengono visualizzate (in alternativa al
”Blocco sorgente NC”).
■ ”... – Azzera visualizzazione”
Le variabili non vengono più visualizzate.
5.8 Contr
ollo esecuzione pr
ogr
amma NC
Gruppi variabili
Selezione Significato
Variabili # # .. Variabili #
Variabili V KV .. Variabili V
Correzione utensile X, ... KD X, ... Correzioni utensile
Quote macchina X, ... KM X, ... Quote macchina
Quote macchina Mx, ... KTM X, ... Quote utensile
Eventi ciclo – Eventi di gestione durata
utensile e ricerca blocco di
partenza
Eventi esterni – Eventi esterni
Le variabili e gli eventi vengono simulati. In altre parole le
variabili e gli eventi utilizzati nelle modalità Automatico e
Comando manuale rimangono invariate.
