HEIDENHAIN CNC PILOT 4290 227
6.3 Descr
izione pezz

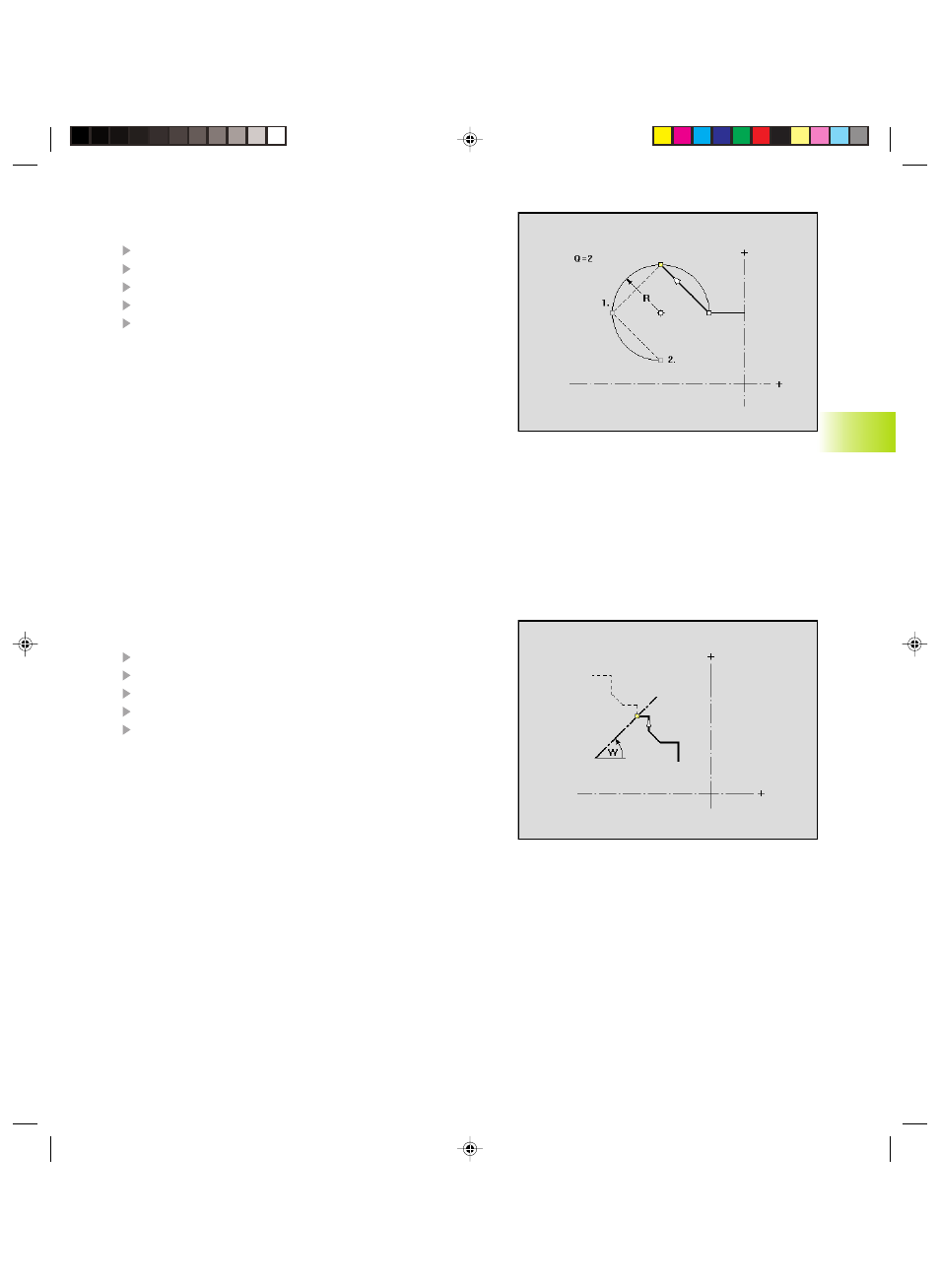

o ■ Fila – circolare: duplica la zona del profilo selezionata e la ”annette”
n-volte al profilo.
Selezionare ”Fila - circolare”
TURN PLUS marca l'ultimo elemento
Selezionare e confermare tramite softkey la sezione del profilo
Compilare la finestra di dialogo ”Duplica in fila circolare”
TURN PLUS visualizza un ”punto di rotazione” come ”quadrato
rosso”; selezionare il ”punto di rotazione” tramite softkey e
confermare sempre tramite softkey; TURN PLUS amplia il profilo
Parametri (finestra di dialogo ”Duplica in fila circolare”)
Q:
Numero (la sezione del profilo viene duplicata Q volte)
R: Raggio sagoma
Esecuzione di ”Duplica - circolare”
■ Punti di rotazione: TURN PLUS definisce con il ”Raggio” un
cerchio intorno al punto iniziale e finale della sezione del profilo. I
punti di intersezione dei cerchi definiscono i due possibili punti di
rotazione.
■ L'angolo di rotazione risulta dalla distanza tra punto iniziale -
punto finale della sezione del profilo.
■ Amplia profilo: TURN PLUS duplica la sezione selezionata del
profilo, la ruota e la ”annette” al profilo
■ Specularità:rappresenta specularmente la zona selezionata del
profilo e la ”annette” al profilo.
Selezionare ”Specularità”
TURN PLUS marca l'ultimo elemento
Selezionare e confermare tramite softkey la sezione del profilo
Compilare la finestra di dialogo ”Duplica in fila circolare”
Confermare con ”OK”: TURN PLUS amplia il profilo
Parametri (finestra di dialogo ”Duplica con specularità”)
W:
Angolo asse speculare; riferimento angolo: asse Z positivo
(l'asse speculare attraversa il punto finale attuale del profilo)
Opzione menu ”Info”
Apre/chiude la finestra con le informazioni sugli ”elementi geometrici
indefiniti”.
■ Se la finestra non riesce a contenere tutte le informazioni, con
”Freccia su/Freccia giù” si sposta il cursore sulla successiva/
precedente casella informativa.
■ Il tasto ”ALT” predispone i parametri dell'ultimo elemento indefinito
per l'editing.
