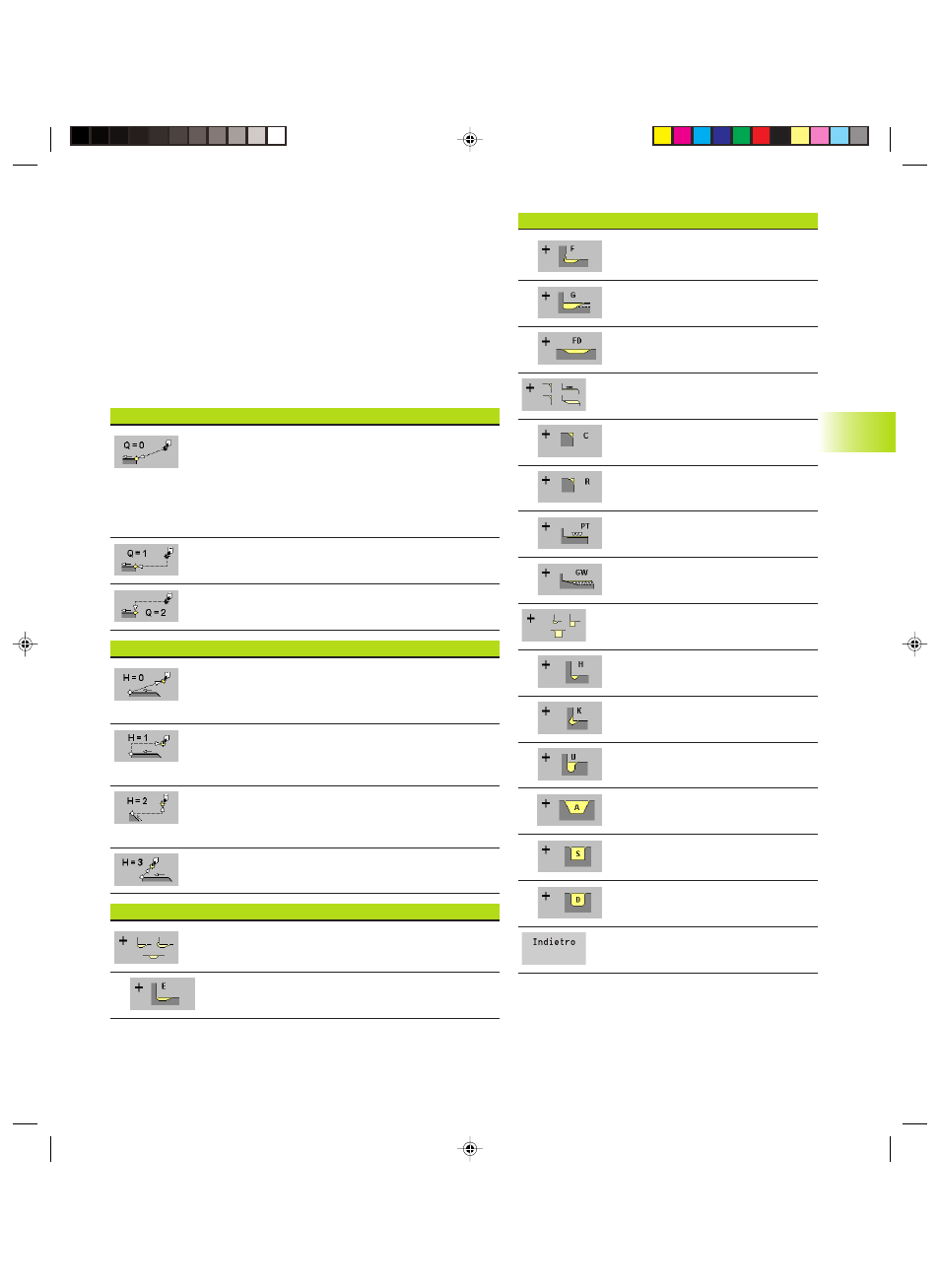

HEIDENHAIN CNC PILOT 4290 301
Softkey ”Lavorazione elemento sagomato”
Scarico Forma F
Scarico Forma G
Tornitura automatica
Commutazione barra softkey per la
selezione dei seguenti elementi sagomati:
Smusso
Raccordo
Accoppiamento
Filetto
Commutazione barra softkey per la
selezione dei seguenti elementi sagomati:
Scarico Forma H
Scarico Forma K
Scarico Forma U
Gola generica
Gola Forma S
Gola Forma D
Ripristino barra softkey
6.12.7 Tipo di lavorazione: Finitura
Riepilogo: tipo di lavorazione Finitura
■ Finitura – Lavorazione profilo (G890)
■ Finitura – Tornitura accoppiamento
■ Finitura – Esecuzione scarico
■ Finitura – Lavorazione profilo residuo (G890 – Q=4)
■ Finitura Svuotamento - Utensile neutro (G890 – Q=4)
Note operative
”Tipo di avvicinamento, Tipo di allontanamento e Lavorazione elemento
sagomato” si definiscono tramite softkey; vedi tabelle seguenti.
Softkey ”Finitura – Avvicinamento”
Avvicinamento: selezione automatica; IAG verifica:
■ avvicinamento diagonale
■ prima in direzione X, poi Z
■ equidistante intorno all'ostacolo
■ omissione dei primi elementi del profilo se la posizione
di partenza è inaccessibile
Avvicinamento: prima in direzione X, poi Z
Avvicinamento: prima in direzione Z, poi X
Softkey ”Finitura – Allontanamento”
Sollevamento a 45° in direzione opposta a quella di
lavorazione e traslazione in diagonale sulla posizione di
allontanamento
Sollevamento a 45° in direzione opposta a quella di
lavorazione e traslazione prima in direzione X, poi Z sulla
posizione di allontanamento
Sollevamento a 45° in direzione opposta a quella di
lavorazione e traslazione prima in direzione Z, poi X sulla
posizione di allontanamento
Sollevamento in avanzamento fino alla distanza di
sicurezza
Softkey ”Lavorazione elemento sagomato”
Commutazione barra softkey per la selezione dei
seguenti elementi sagomati:
Scarico Forma E
