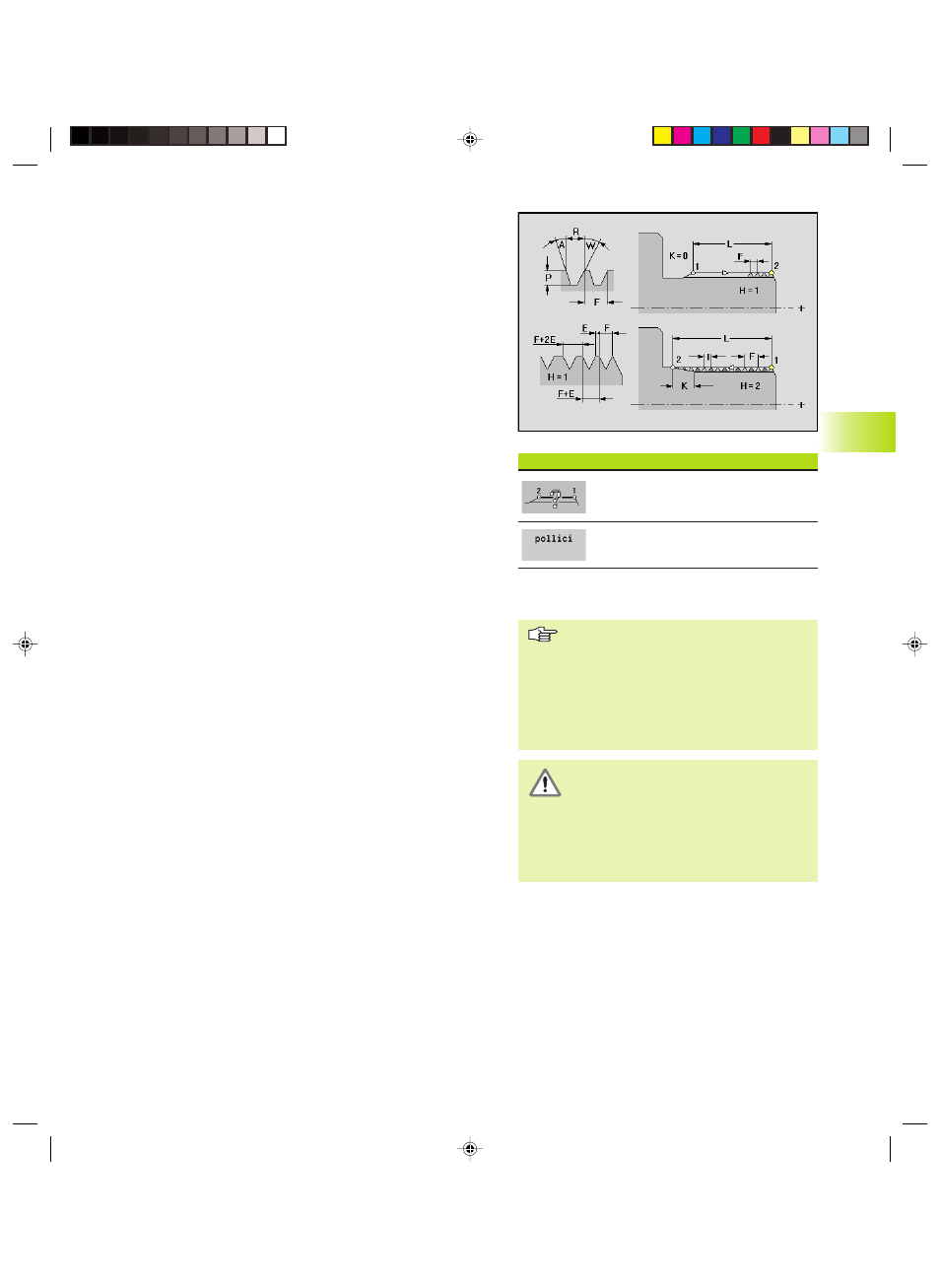

HEIDENHAIN CNC PILOT 4290 237
■ Inserire ”I” o ”H”. Vale: passo filetto /
divisione = numero principi.
■ Al filetto è possibile assegnare altri
attributi (vedi ” 6.9.6 Attributi di
lavorazione”).
■ Utilizzare il ”filetto non standardizzato”
se si intendono impiegare parametri
personalizzati.
Attenzione pericolo di collisione!
Il filetto viene realizzato sulla lunghezza
dell'elemento di riferimento. Per lavorazioni
senza scarico filettato occorre
programmare la ”Lunghezza uscita K”
affinché il CNC PILOT possa eseguire la
sovracorsa filetto senza pericolo di
collisioni.
Softkey ”Filetto”
Definizione direzione del filetto
Invece di ”Passo filetto” si immette ”N.
principi per pollici”
6.5 Pr
ofilo par
te
finita
Filetto
Definisce i tipi di filetto elencati.
Parametri
Q:
Tipo filetto
■ Filetto fine metrico ISO (DIN 13 parte 2, serie 1)
■ Filetto metrico ISO (DIN 13 parte 1, serie 1)
■ Filetto conico metrico ISO (DIN 158)
■ Filetto fine conico metrico ISO (DIN 158)
■ Filetto trapezoidale metrico ISO (DIN 103 parte 2, serie 1)
■ Filetto trapezoidale metrico piatto (DIN 380 parte 2, serie 1)
■ Filetto a denti di sega (DIN 513 parte 2, serie 1)
■ Filetto circolare cilindrico (DIN 405 parte 1, serie 1)
■ Filetto Whitworth cilindrico (DIN 11)
■ Filetto Whitworth conico (DIN 2999)
■ Filetto gas Whitworth (DIN 259)
■ Filetto non standardizzato
■ Filetto grezzo UNC US
■ Filetto fine UNF US
■ Filetto extrafine UNEF US
■ Filetto gas conico NPT US
■ Filetto gas conico Dryseal NPTF US
■ Filetto gas cilindrico NPSC US con lubrificante
■ Filetto gas cilindrico NPFS US senza lubrificante
V: Senso di rotazione
■ Filetto destrorso
■ Filetto sinistrorso
D: Selezione punto di riferimento
■ Inizio filetto sul punto di partenza dell'elemento
■ Inizio filetto sul punto finale dell'elemento
F: ■ Passo filetto
■ Numero di principi per pollice
Il passo filetto/il numero di principi per pollice deve essere
indicato per ”Filetto fine metrico, Filetto conico metrico e
Filetto fine conico metrico, Filetto trapezoidale metrico e
Filetto trapezoidale metrico piatto” nonché per ”Filetto non
standardizzato”. Per altri tipi di filetto il parametro non è
obbligatorio. Il passo del filetto viene quindi determinato sulla
base del diametro (vedi ”
11.1.5 Passo del filetto”).
E: Passo variabile (aumenta/diminuisce il passo di E ogni giro) –
default: 0
L: Lunghezza filetto (inclusa lunghezza di uscita)
K: Lunghezza uscita (per filetti senza scarico filettato)
I: Divisione per determinare il numero di principi
H: Numero principi – default: 1
A, W: Angolo dei fianchi sinistro/destro – per filetto non
standardizzato
P: Profondità filetto – per filetto non standardizzato
R: Larghezza filetto – per filetto non standardizzato
