4 DIN PLUS 100

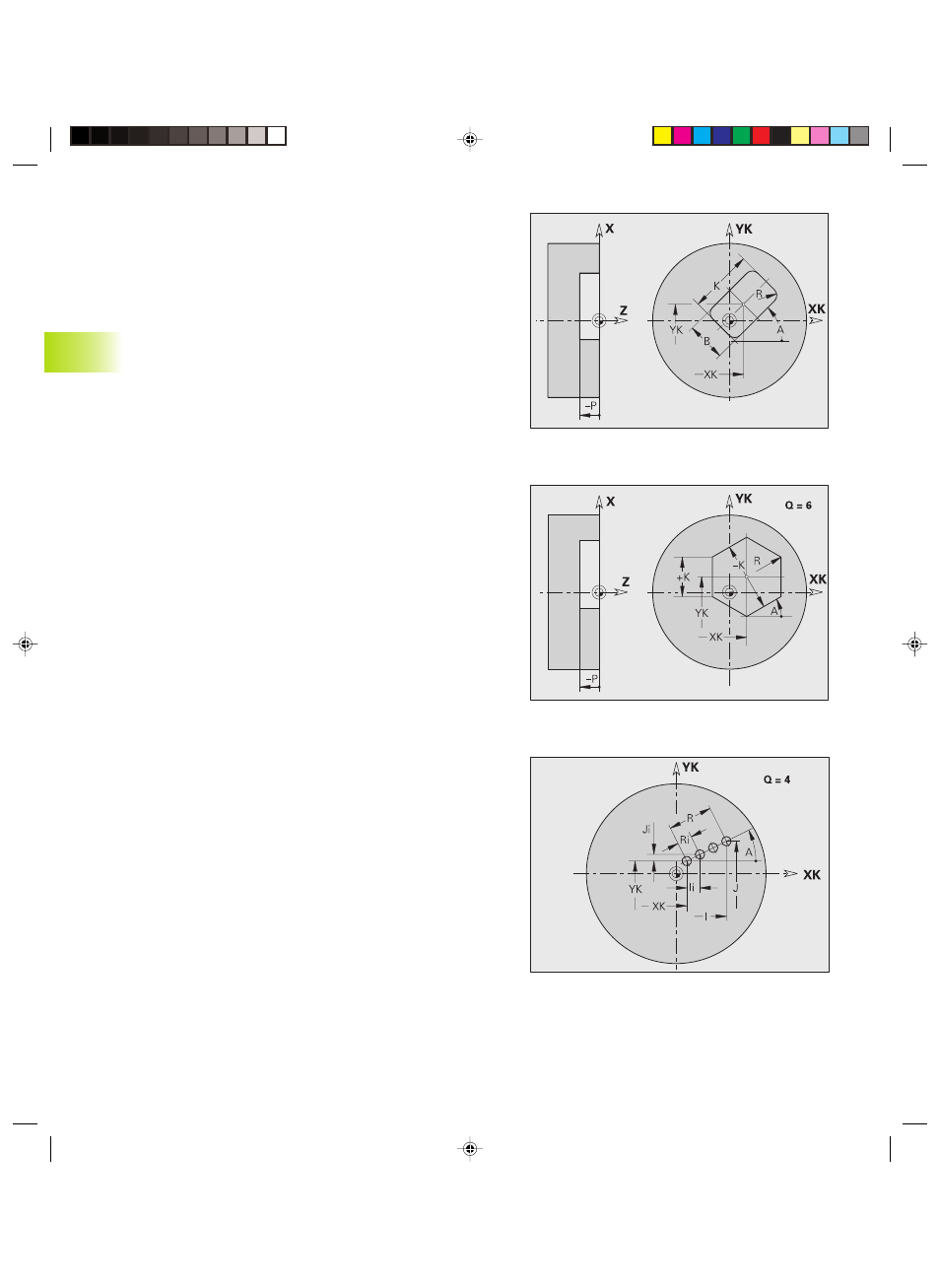

Sagoma lineare lato frontale/posteriore G401-Geo
L'istruzione G401 agisce su foro/matrice definito nel blocco
successivo (G300..305, G307).
Note di programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici – default: 1
XK, YK: Punto iniziale in coordinate cartesiane
I, J: Punto finale in coordinate cartesiane
Ii, Ji: Distanza tra matrici (in direzione XK/YK)
A: Angolo asse longitudinale (riferimento: asse XK) – default: 0°
R: Lunghezza totale sagoma
Ri: Distanza tra matrici (distanza sagome)
Poligono regolare lato frontale/posteriore G307-Geo
Parametri
XK, YK: Centro in coordinate cartesiane
Q: Numero lati (Q>2)
A: Angolo rispetto ad un lato del poligono (riferimento: asse XK) –
default: 0°
K: Lunghezza lato
■ K>0: lunghezza lato
■ K<0: diametro interno
R: Smusso/Arrotondamento – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
Rettangolo lato frontale/posteriore G305-Geo
Parametri
XK, YK: Centro in coordinate cartesiane
A: Angolo asse longitudinale (riferimento: asse XK) – default: 0°
K: Lunghezza
B: Larghezza (altezza)
R: Smusso/Arrotondamento – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
4.5 Istr
uzioni di g
eometr
ia
