5 Simulazione grafica 204

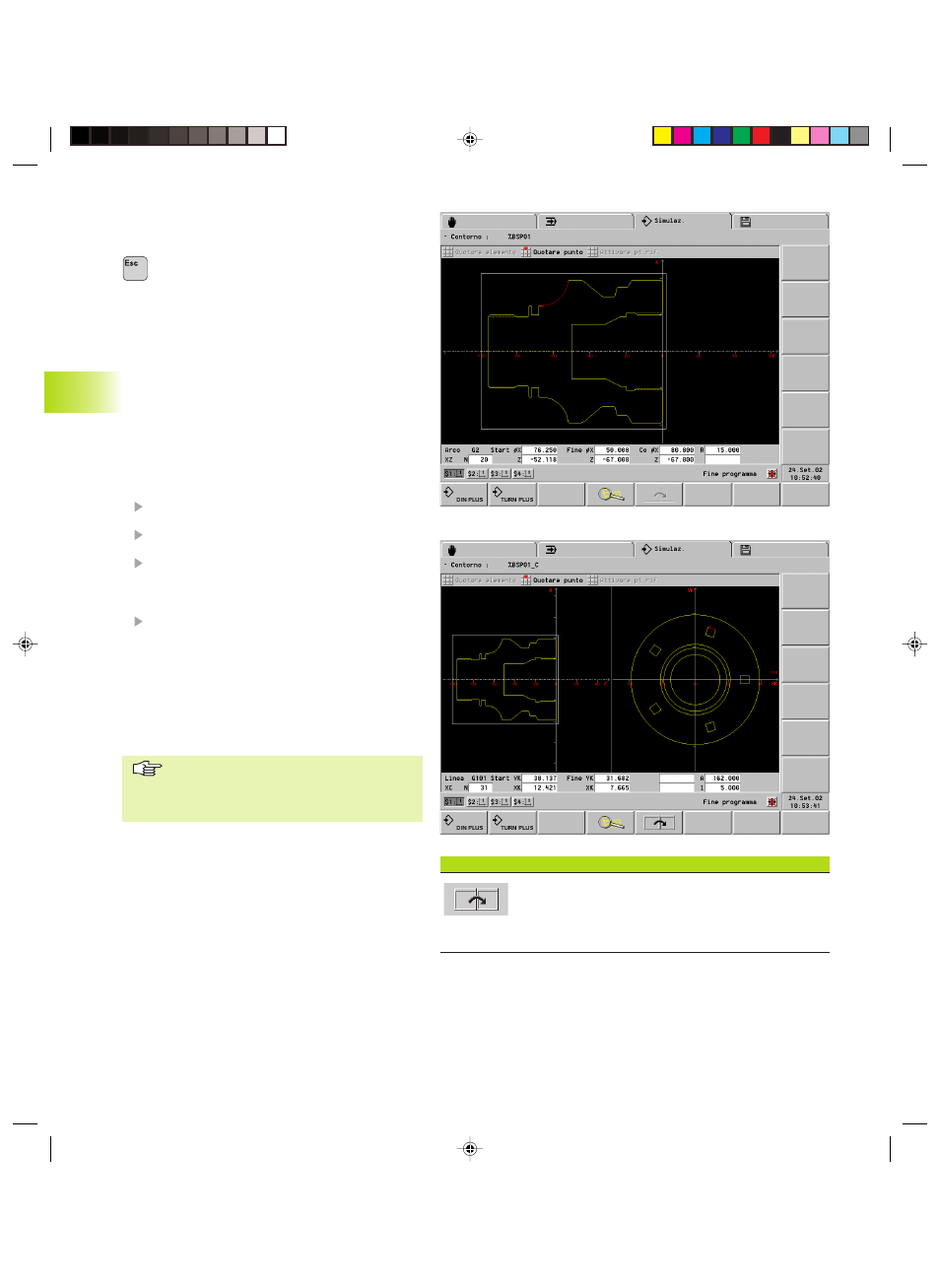

5.3.2 Quotatura
Selezione: opzione menu ”Quotare”
Ritorno alla simulazione profilo
■ Opzione menu ”Quotare elemento”
Nella riga ”Visualizzazione” sono riportati tutti i dati
dell'elemento selezionato del profilo
■ La freccia indica la direzione della descrizione del
profilo
■ Al successivo elemento del profilo: ”Freccia a
sinistra/Freccia a destra”
■ Commutazione profilo (esempio: da profilo parte
grezza a parte finita e viceversa): ”Freccia su/
Freccia giù”
■ Opzione menu ”Quotare punto”
Il CNC PILOT visualizza le quote del punto del profilo
relativamente al ”Punto di riferimento”.
Definizione punto di riferimento:
Posizionare il cursore (piccolo quadrato rosso) sul
punto di riferimento
Selezionare ”Attivare pt. rif.”: il ”piccolo quadrato”
cambia colore
Posizionare il cursore sul punto da misurare del
profilo; il CNC PILOT visualizza le quote
relativamente al ”Punto di riferimento”
Annullamento punto di riferimento:
”Punto riferim. OFF” elimina il punto di riferimento
impostato: è ora possibile definire un nuovo punto di
riferimento
Note operative:
■ ”Freccia su/Freccia giù” commuta al successivo
gruppo di profili.
■ Per matrici vengono quotati i singoli elementi.
■ Il piano di lavoro selezionato (XC, XY, ecc.) viene
rappresentato nella ”riga di visualizzazione”.
Le funzioni di quotazione possono
essere richiamate anche dalla Simulazione
di lavorazione o movimento (opzione menu
”Quotatura”).
5.3 Simulazione pr
ofilo
Softkey speciali
Seleziona la successiva finestra di simulazione.
Premessa: sono presenti profili sui piani di riferimento
(superficie frontale, superficie frontale Y, superficie
cilindrica, vista laterale).
