6 TURN PLUS
254

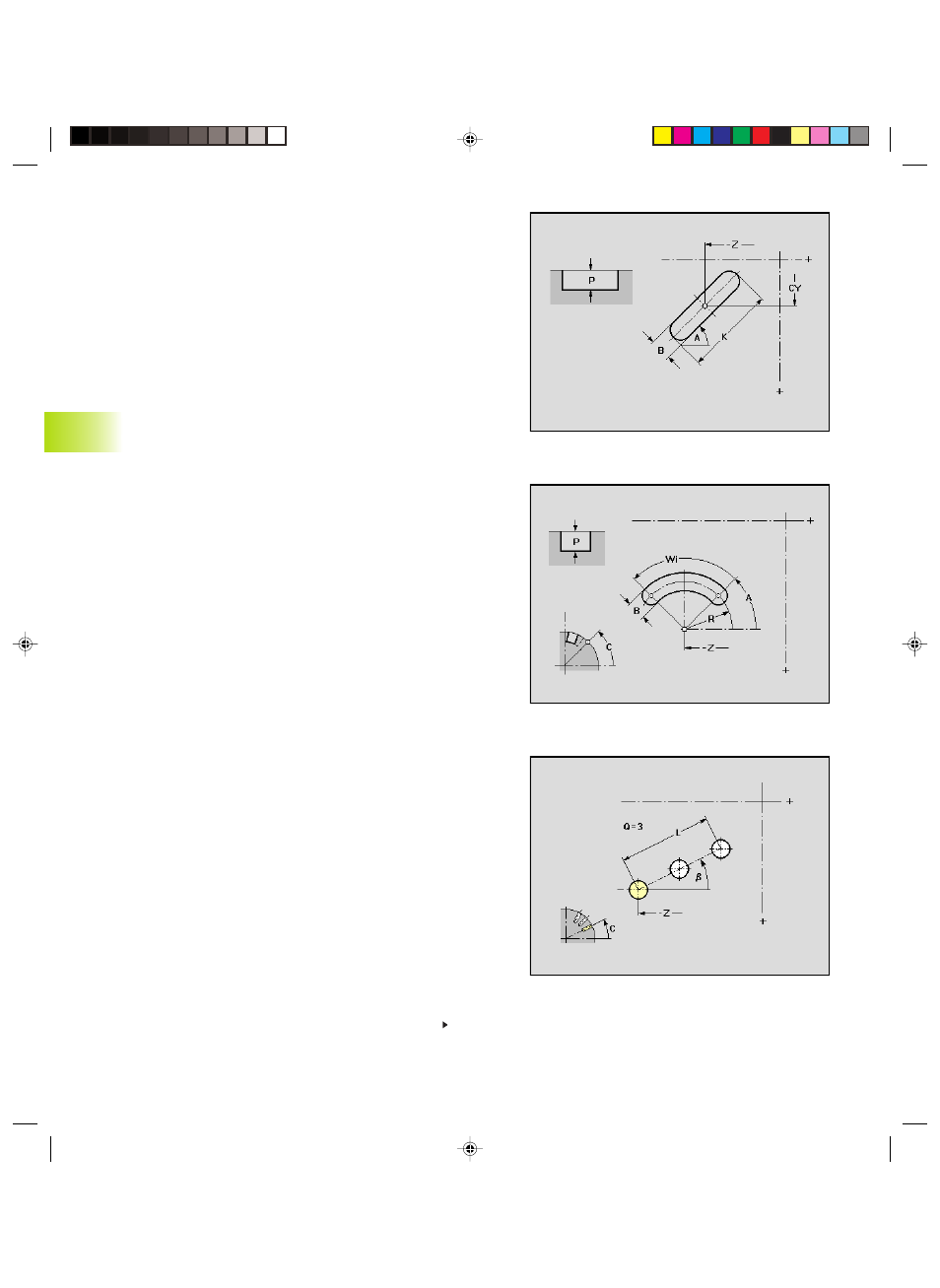

Scanalatura circolare
Parametri
Z:
Centro matrice
CY:
Centro matrice – Angolo come ”quota percorso”
C:
Centro matrice – Angolo
A:
Angolo di partenza (punto iniziale) scanalatura (riferimento:
asse Z)
W:
Angolo finale (punto finale) scanalatura (riferimento: asse Z)
R:
Raggio curva (riferimento: traiettoria centro scanalatura)
B:
Larghezza scanalatura
P:
Profondità matrice
Scanalatura lineare
Parametri
Z:
Centro matrice
CY:
Centro matrice – Angolo come ”quota percorso”
C:
Centro matrice – Angolo
A:
Angolo asse longitudinale scanalatura (riferimento: asse Z)
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
P:
Profondità matrice
6.6 Pr
ofili con asse C
Continua
Sagoma di fori lineare, sagoma di matrici lineare
Parametri
Z:
Punto iniziale sagoma
CY:
Punto iniziale sagoma – Angolo come ”quota percorso”
C:
Punto iniziale sagoma – Angolo
Q:
Numero matrici
K:
Punto finale sagoma
Ki:
Distanza tra matrici (in direzione Z)
CYE:
Punto finale sagoma – Angolo come ”quota percorso”
CYi:
Distanza tra matrici – come ”quota percorso”
