4 DIN PLUS 84
4.5.2 Elementi di base profilo tornito
Punto di partenza profilo tornito G0-Geo
Punto iniziale di un profilo tornito.
Parametri
X, Z: Punto iniziale profilo (X come quota diametro)
4.5 Istruzioni di geometria
4.5.1 Descrizione parte grezza

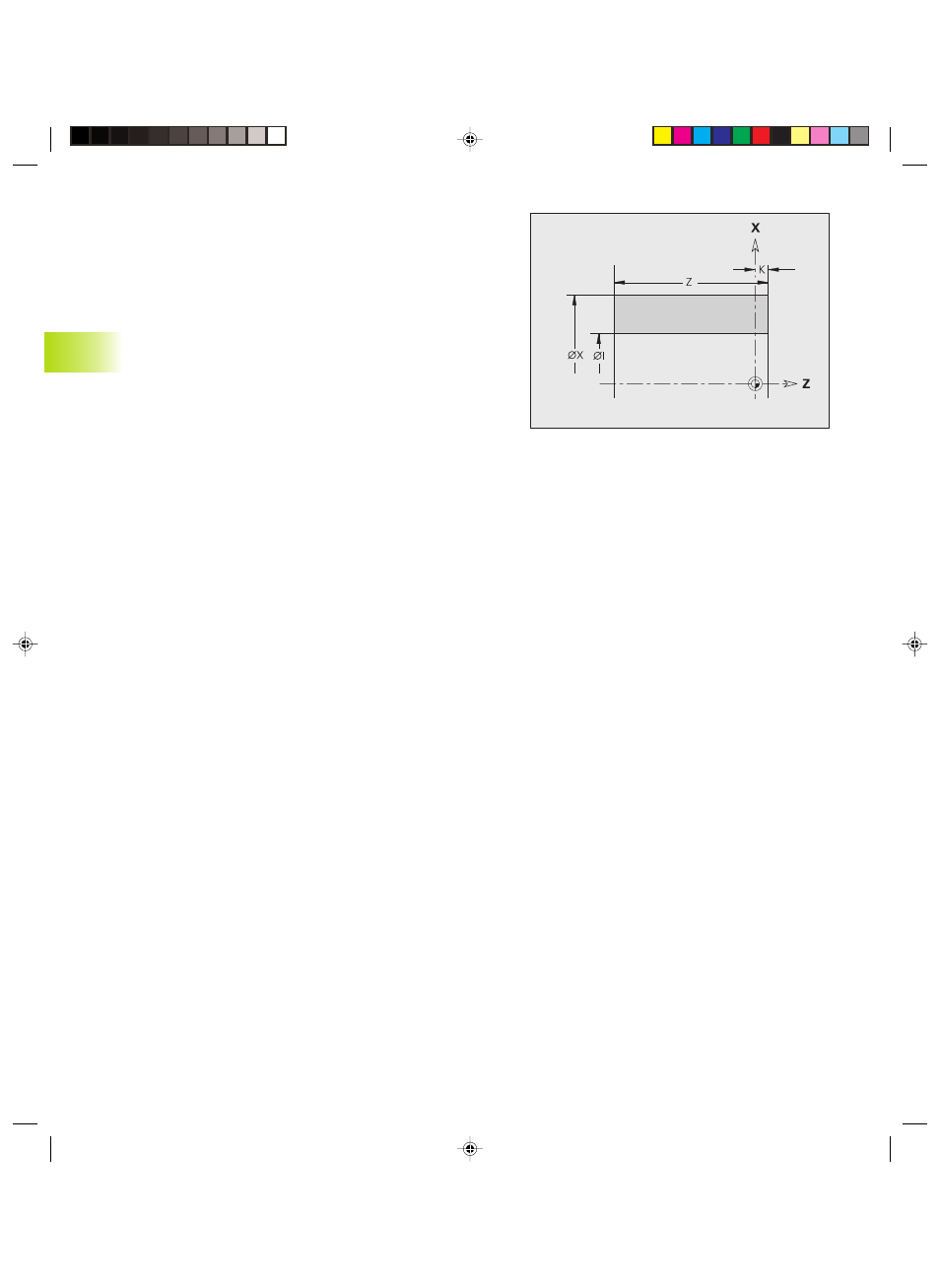

Cilindro/Cilindro cavo G20-Geo
Profilo di un cilindro/cilindro cavo.
Parametri
X:
■ Diametro cilindro/cilindro cavo
■ Diametro circonferenza parte grezza poligonale
Z: Lunghezza della parte grezza
K: Spigolo destro (distanza punto zero pezzo - spigolo destro)
I: Diametro interno per cilindri cavi
4.5 Istr
uzioni di g
eometr
ia
Getto fuso G21-Geo
Genera il profilo della parte grezza dal profilo della parte finita, più il
”sovrametallo equidistante P”.
Parametri
P:
Sovrametallo equidistante (riferimento: profilo parte finita)
Q: Foro Sì/No – default: Q=0
■ Q=0: senza foro
■ Q=1: con foro
