HEIDENHAIN CNC PILOT 4290 131

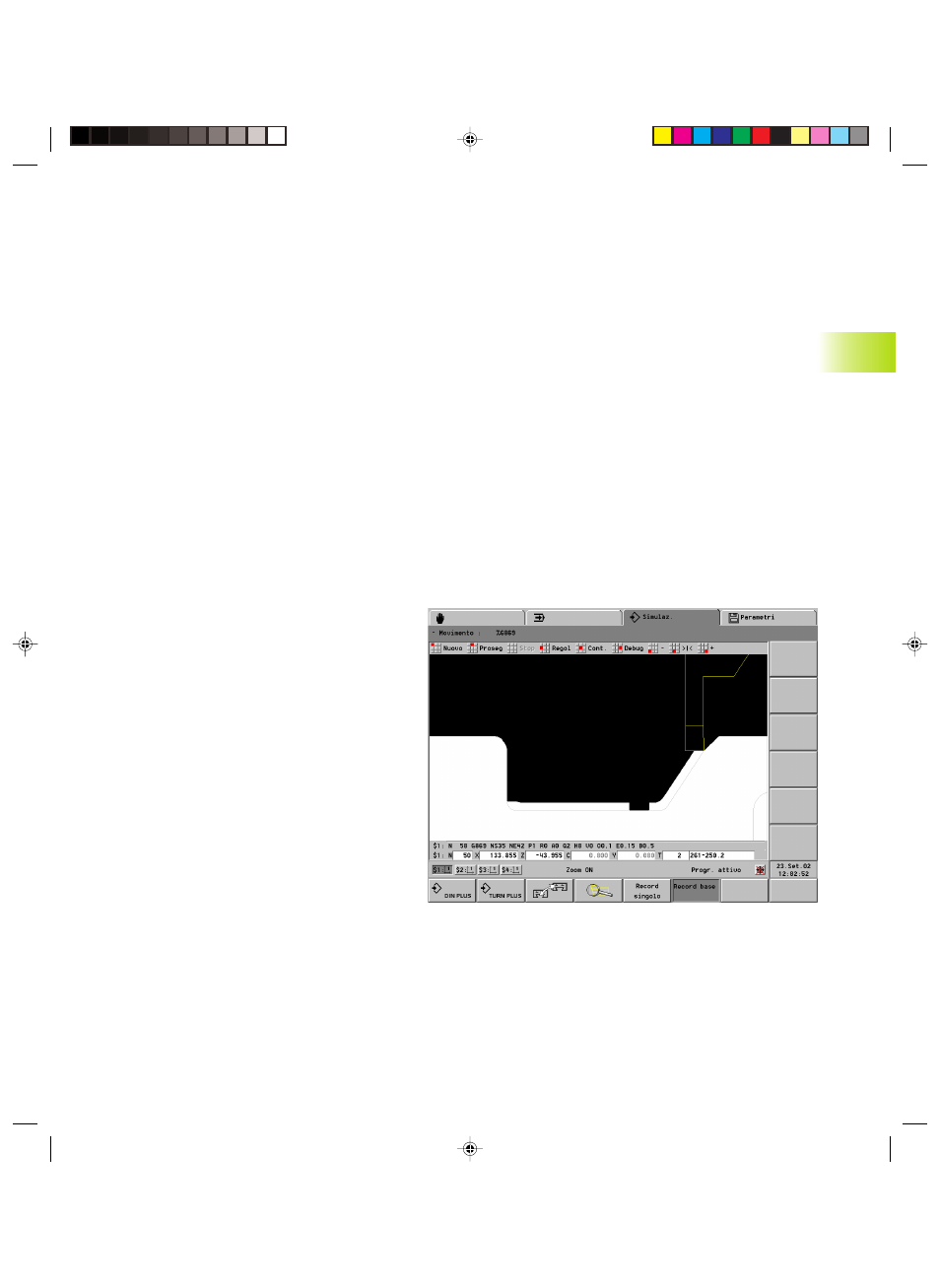

4.7 Cicli di t
o
rnit
ur
a
Q: Esecuzione – default: 0
■ Q=0: sgrossatura e finitura
■ Q=1: solo sgrossatura
■ Q=2: solo finitura
U: Tornitura unidirezionale – default: 0
■ U=0: bidirezionale
■ U=1: unidirezionale in direzione del profilo
H: Tipo di allontanamento a fine ciclo - default: 0
■ H=0: ritorno al punto di partenza (gola
assiale: prima in direzione Z poi X; gola radiale:
prima in direzione X poi Z)
■ H=1: posizionamento davanti al profilo finito
■ H=2: sollevamento a distanza di sicurezza e
arresto
V: Identificativo inizio/fine – default: 0
Lavorazione smusso/arrotondamento:
■ V=0: a inizio e fine
■ V=1: a inizio
■ V=2: a fine
■ V=3: senza lavorazione
O: Avanzamento di esecuzione gola – default:
avanzamento attivo
E: Avanzamento di finitura – default:
avanzamento attivo
B: Larghezza offset – default: 0
Note di lavorazione
■ Passaggio da tornitura a troncatura: prima del
passaggio da tornitura a troncatura il CNC PILOT
arretra l'utensile di 0,1 mm. Ciò consente di
riportare in posizione per la troncatura un
tagliente ”inclinato”. Tale operazione viene
eseguita indipendentemente dalla ”Larghezza
offset B”.
■ Smussi e raccordi interni: in funzione della
larghezza dell'utensile per troncare e dei raggi dei
raccordi, prima di procedere alla lavorazione del
raccordo vengono eseguite corse di troncatura
che consentono un ”netto passaggio” tra
troncatura e tornitura, evitando così di
danneggiare l'utensile.
■ Spigoli: spigoli liberi vengono lavorati tramite
troncatura, al fine di evitare ”rigature”.
