HEIDENHAIN CNC PILOT 4290 307
6.12.9 Tipo di lavorazione: Fresatura
Riepilogo: tipo di lavorazione Fresatura
■ Fresatura profilo – sgrossatura, finitura (G840)
■ Fresatura superficie – sgrossatura (G845), finitura (G846)
■ Sbavatura (G840)
■ Incisione (G840)
■ Fresatura automatica – sgrossatura, finitura
Continua
6.12 Gener
azione int
er
at
tiv
a del piano di la
v
o
ro
(IA
G)

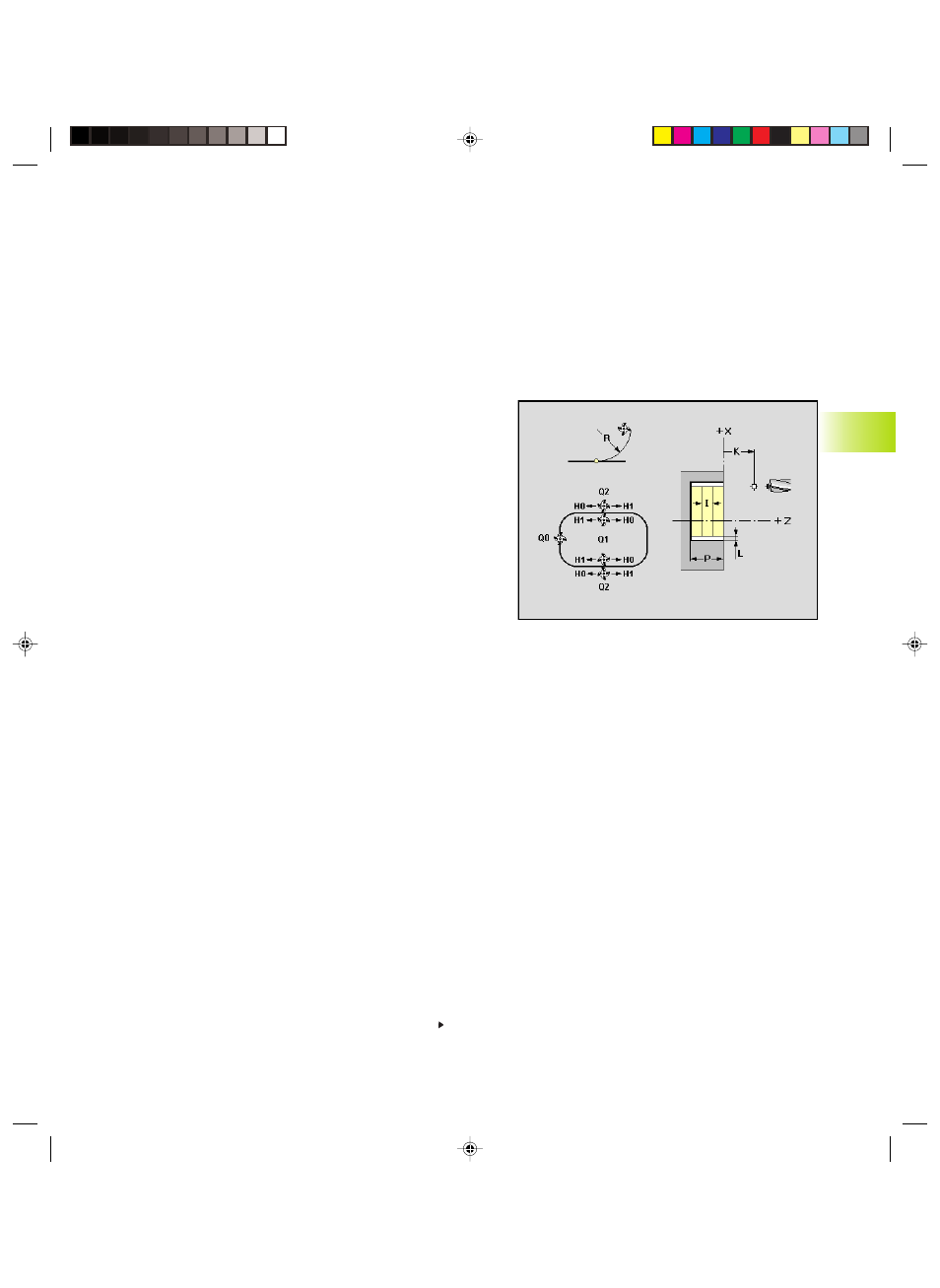

Fresatura profilo – Sgrossatura/Finitura, Sbavatura
(G840)
La fresatura profilo e la sbavatura lavorano matrici o ”profili liberi”
(profili aperti o chiusi” dei piani di riferimento:
■ SUPERFICIE FRONTALE
■ LATO POSTERIORE
■ SUPERFICIE CILINDRICA
Il sovrametallo L ”sposta” il profilo da fresare nella direzione
predefinita con ”Punto di fresatura Q”:
■ Q=0: il sovrametallo viene ignorato
■ Q=1 (profilo chiuso): riduce il profilo
■ Q=2 (profilo chiuso): ingrandisce il profilo
■ Q=3 (profilo aperto): spostamento a sinistra/a destra, in funzione
della direzione di lavorazione
Parametri
K:
Piano di ritorno – default: ritorno alla posizione di partenza
■ Lato frontale/posteriore: posizione di ritorno in direzione Z
■ Superficie cilindrica: posizione di ritorno in direzione X
(quota diametro)
Q: Punto di fresatura
■ Q=0 Profilo: centro fresa sul profilo
■ Q=1 Fresatura interna – profilo chiuso
■ Q=2 Fresatura esterna – profilo chiuso
■ Q=3 A sinistra/a destra del profilo (riferimento: direzione di
lavorazione) – profilo aperto
H: Direzione di fresatura
■ H=0: discorde
■ H=1: concorde
R: Raggio di avvicinamento
■ R=0: avvicinamento diretto elemento profilo
■ R>0: raggio di avvicinamento/allontanamento tangenziale
all'elemento del profilo
■ R<0 per spigoli interni: raggio di avvicinamento/
allontanamento tangenziale all'elemento del profilo
■ R<0 per spigoli esterni: avvicinamento/allontanamento
tangenziale all'elemento del profilo
