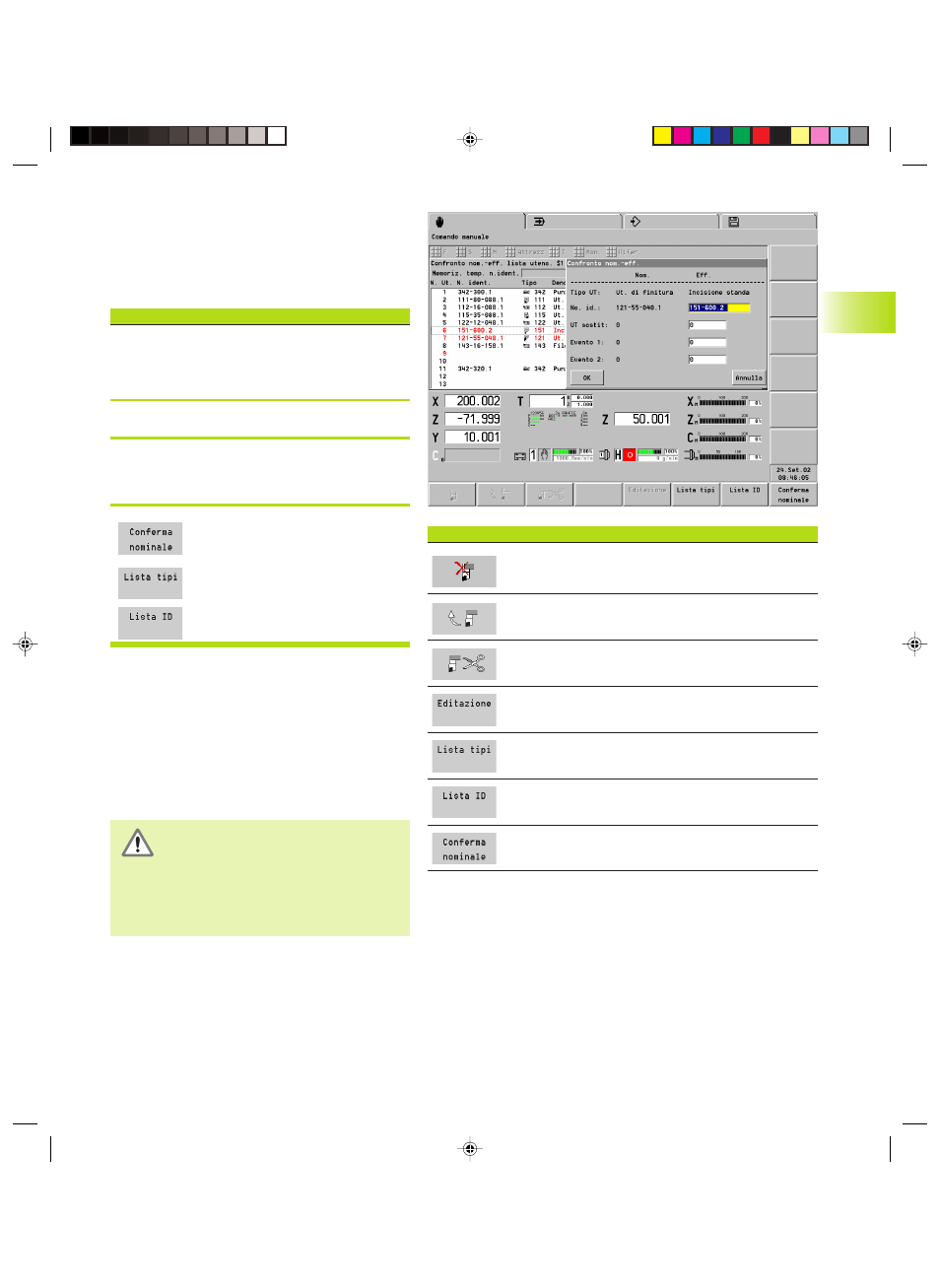

HEIDENHAIN CNC PILOT 4290 31
Softkey
Cancellazione utensile
Acquisizione utensile da ”memoria intermedia n. ident.”
Cancellazione utensile e inserimento in ”memoria
intermedia n. ident.”
Editing parametri utensile
Voci data base utensili, ordinate per tipo utensilep
Voci data base utensili, ordinate per n. ident. utensiler
Acquisizione n. ident. ”utensile nominale” nella lista
utensili
3.3 Lista utensili, dati durata
3.3.2 Confronto lista utensili con
programma NC
Il CNC PILOT confronta l'attuale lista utensili con le
voci dell'ultimo programma NC compilato in modalità
Automatico.
Confronto lista utensili
Selezionare ”Predisposizione – Lista utensili –
Confronta lista”. Il CNC PILOT visualizza la
configurazione attuale della lista utensili ed evidenzia
le differenze rispetto alla lista utensili programmata.
<
Selezionare il posto utensile evidenziato
<
Confronto nominale – reale
Premere il tasto ENTER (o INS). Il CNC PILOT apre
la finestra di dialogo ”Confronto nominale - reale”.
<
Acquisire il n. ident. dell'”utensile
nominale” nella lista utensili
o
Eseguire la ricerca nel data base
Il CNC PILOT rappresenta evidenziati i seguenti
utensili:
■ Utensile reale
≠
Utensile nominale
■ Reale – libero; Nominale – occupato
Le voci della sezione TORRETTA sono da intendersi
”Utensili nominali” (riferimento: l'ultimo programma
NC compilato in modalità Automatico).
Non è possibile selezionare posti utensile che
secondo il programma NC sono liberi.
Pericolo di collisione
■ I posti utensile occupati ma non
necessari secondo il programma NC non
vengono rappresentati evidenziati.
■ Il CNC PILOT considera l'utensile
effettivamente inserito, anche se non
corrisponde alla configurazione nominale.
