HEIDENHAIN CNC PILOT 4290 25
3.2 Modalità Comando manuale
La velocità di taglio costante può essere impostata
soltanto per slitte che presentano un asse X.
Funzioni del cambio utensile:
■ Posizionamento utensile
■ Calcolo ”nuove” quote utensili
■ Visualizzazione ”nuovi” valori reali nella visualizzazione di
posizione
3.2.1 Immissione dati macchina
Gruppo menu ”F” (Avanzamento):
■ Avanzamento mm/giro
Selezionare ”Avanzamento mm/giro”
Immettere l'avanzamento in ”mm/giro”
(o ”inch/giro)
■ Avanzamento mm/min
Selezionare ”Avanzamento mm/min”
Immettere l'avanzamento in ”mm/min”
(o ”inch/mm”)
Gruppo menu ”S” (Velocità mandrino):
■ Velocità mandrino
Selezionare ”N. di giri S”
Inserire la velocità in ”giri/min”
■ Velocità di taglio costante
Selezionare ”V costante”
Inserire la velocità di taglio in ”m/min” (o ”ft/min”)
■ Arresto su posizione
Impostare il mandrino con il tasto Cambio
mandrino
Selezionare ”Arresto su posizione”
Immettere la posizione
Start ciclo: posizionamento mandrino
Stop ciclo: uscita da finestra di dialogo
Opzione menu ”T” (Utensile):
Selezionare ”T”
Inserire la posizione torretta
3.2.2 Istruzioni M
Gruppo menu ”M” (Funzioni M):
■ Numero M noto: selezionare ”M diretto” e inserire il
numero
■ ”Menu M”: selezionare la funzione M sulla base del
menu
Dopo immissione/selezione della funzione M:
Start ciclo: esecuzione della funzione M
Stop ciclo: uscita da finestra di dialogo

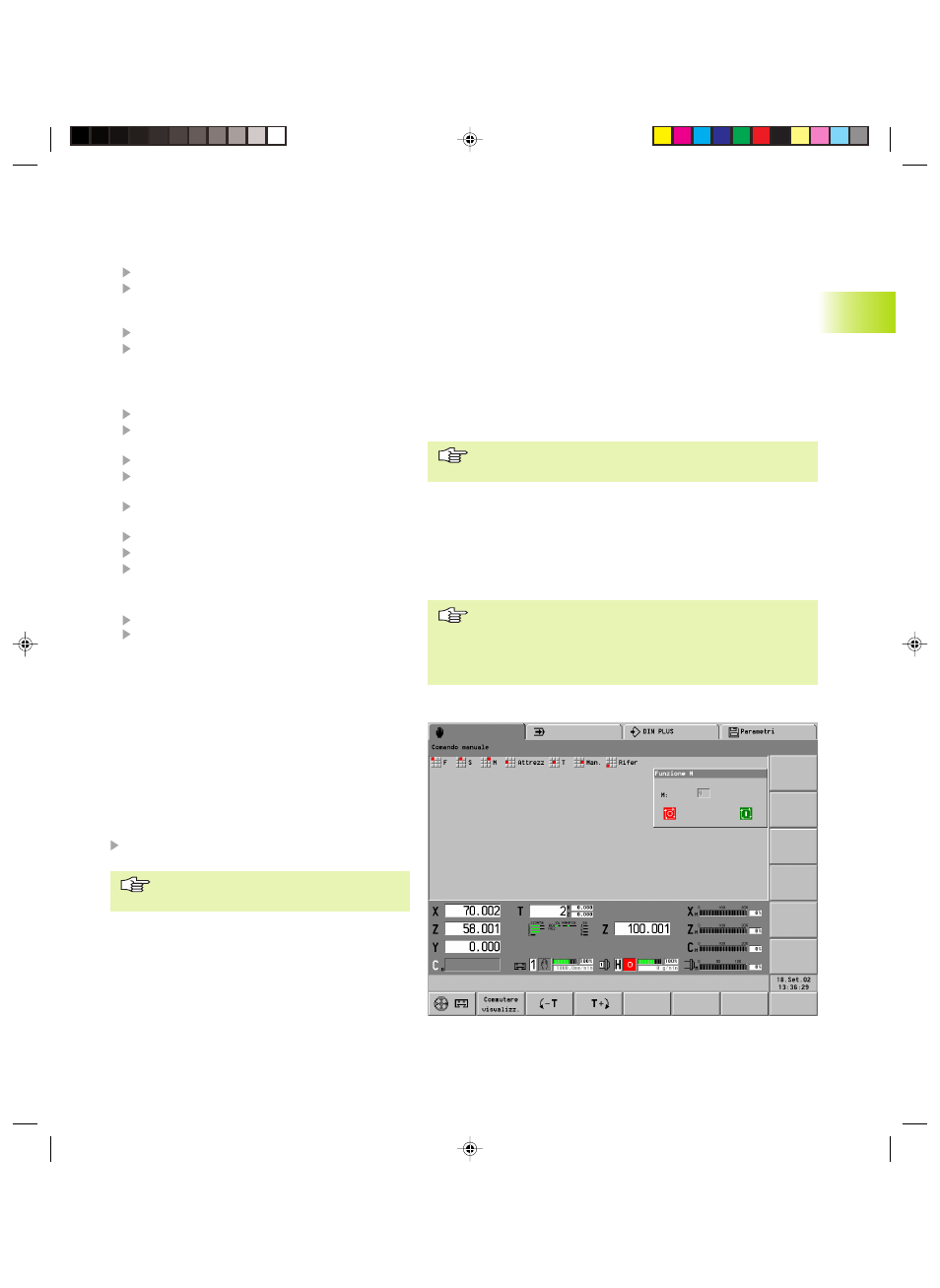

Il menu M è correlato alla macchina e può
divergere dall'esempio raffigurato.
