9 HEIDENHAIN CNC PILOT 4290

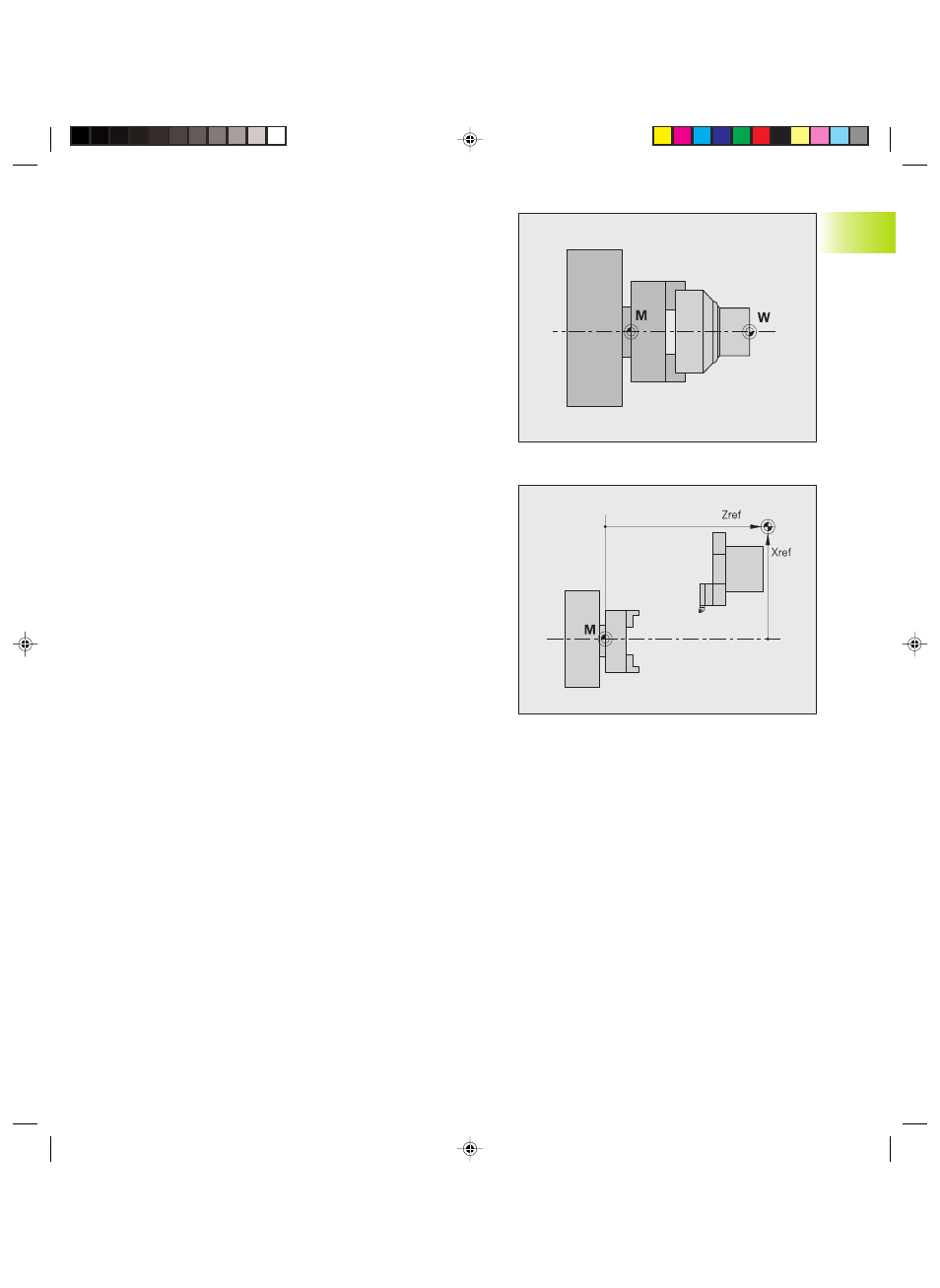

Punti di riferimento macchina
Origine macchina
Il punto di intersezione degli assi X e Z è denominato origine
macchina. Su un tornio esso corrisponde di norma al punto di
intersezione dell'asse e della superficie del mandrino. La lettera che
identifica l'origine macchina è la ”M”.
Origine pezzo
Per la lavorazione di un pezzo è più semplice impostare sul pezzo il
punto di riferimento allo stesso modo in cui è quotato il disegno.
Questo punto è denominato ”origine pezzo”. La lettera che la identifica
è la ”W”.
Punto di riferimento
Dipende dai sistemi di misura impiegati se all'accensione il controllo
”dimentica” la posizione. In tal caso è necessario riprendere i punti di
riferimento fissi in seguito all'accensione del CNC PILOT. Il sistema
riconosce le distanze dei punti di riferimento dall'origine macchina.
