6 TURN PLUS 294
Softkey ”Tipo procedura Troncatura”
Impostazione sovrametallo assiale/
radiale o sovrametallo costante
Pretroncatura e finitura
Pretroncatura
Finitura

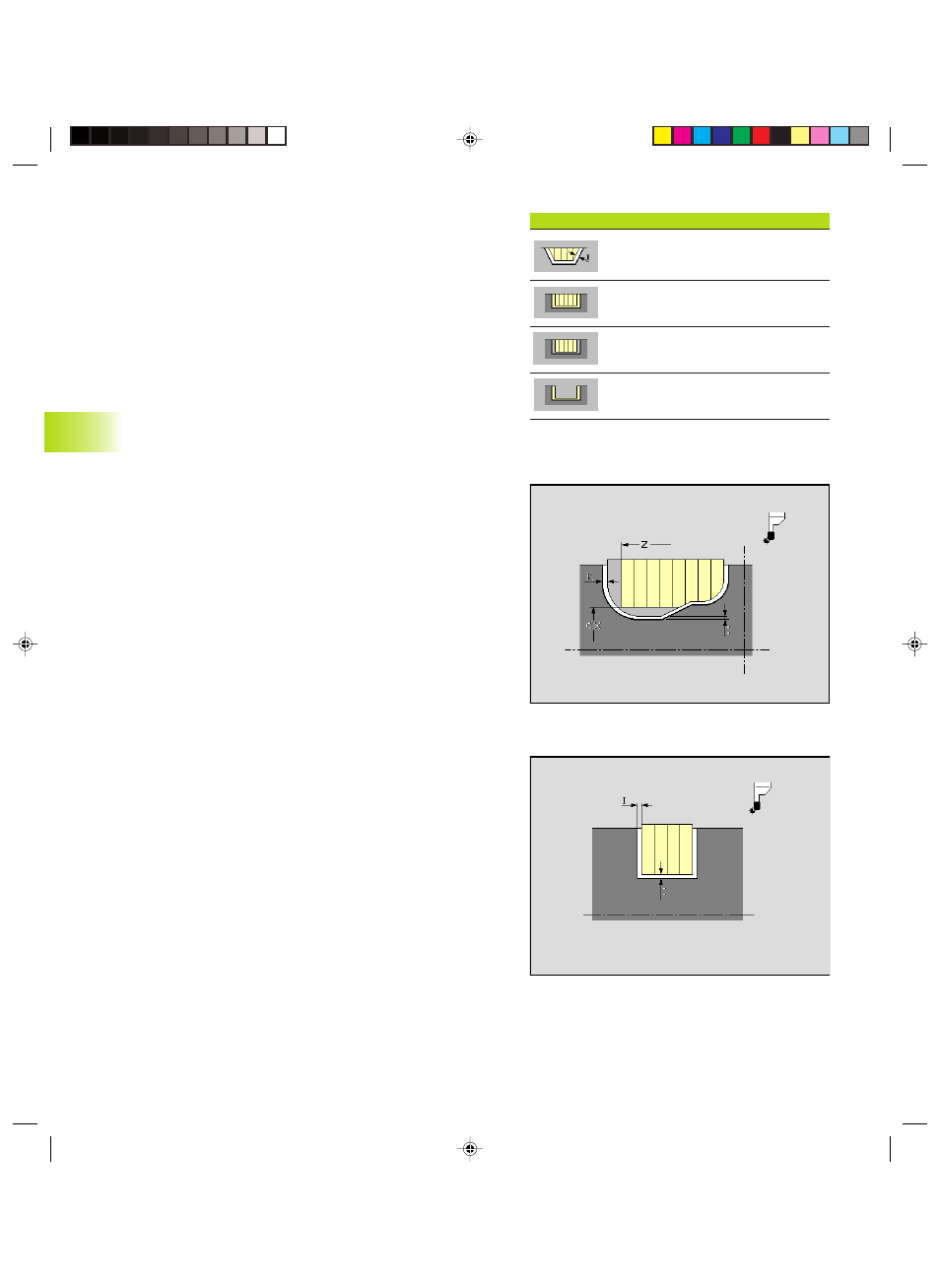

Troncatura profilo radiale/assiale (G860)
Per gli elementi sagomati: Gola generica, Tornitura automatica (Gola
Forma F) e profili con entrata definiti a scelta
Parametri
X, Z:
Limitazione di taglio
Impostare il tipo di sovrametallo: tramite softkey
I, K: Sovrametallo assiale/radiale diverso
I: Sovrametallo costante: genera ”Sovrametallo G58” prima del
ciclo
Procedura: impostazione tramite softkey
■ Pretroncatura e Finitura in una passata
■ Solo Pretroncatura
■ Solo Finitura
6.12.5 Tipo di lavorazione: Troncatura
Riepilogo: tipo di lavorazione Troncatura
■ Troncatura profilo (G860) – radiale, assiale o automatica
■ Gola (G866) – radiale, assiale o automatica
■ Tornitura-troncatura (G869) – radiale, assiale o automatica
■ Scanalatura
■ Scanalatura/Predisposizione lavorazione lato posteriore
(trasferimento pezzo)
Gola radiale/assiale (G866)
Per gli elementi sagomati: Gola Forma D (anello di tenuta), Gola
Forma S (anello di arresto)
Se si indica un ”Sovrametallo”, si procede dapprima a pretroncatura e
quindi alla finitura. Il tempo di attesa viene considerato soltanto in fase
di ”Finitura”, altrimenti per ogni gola.
Parametri
I:
Sovrametallo (assiale e radiale)
E: Tempo di attesa
