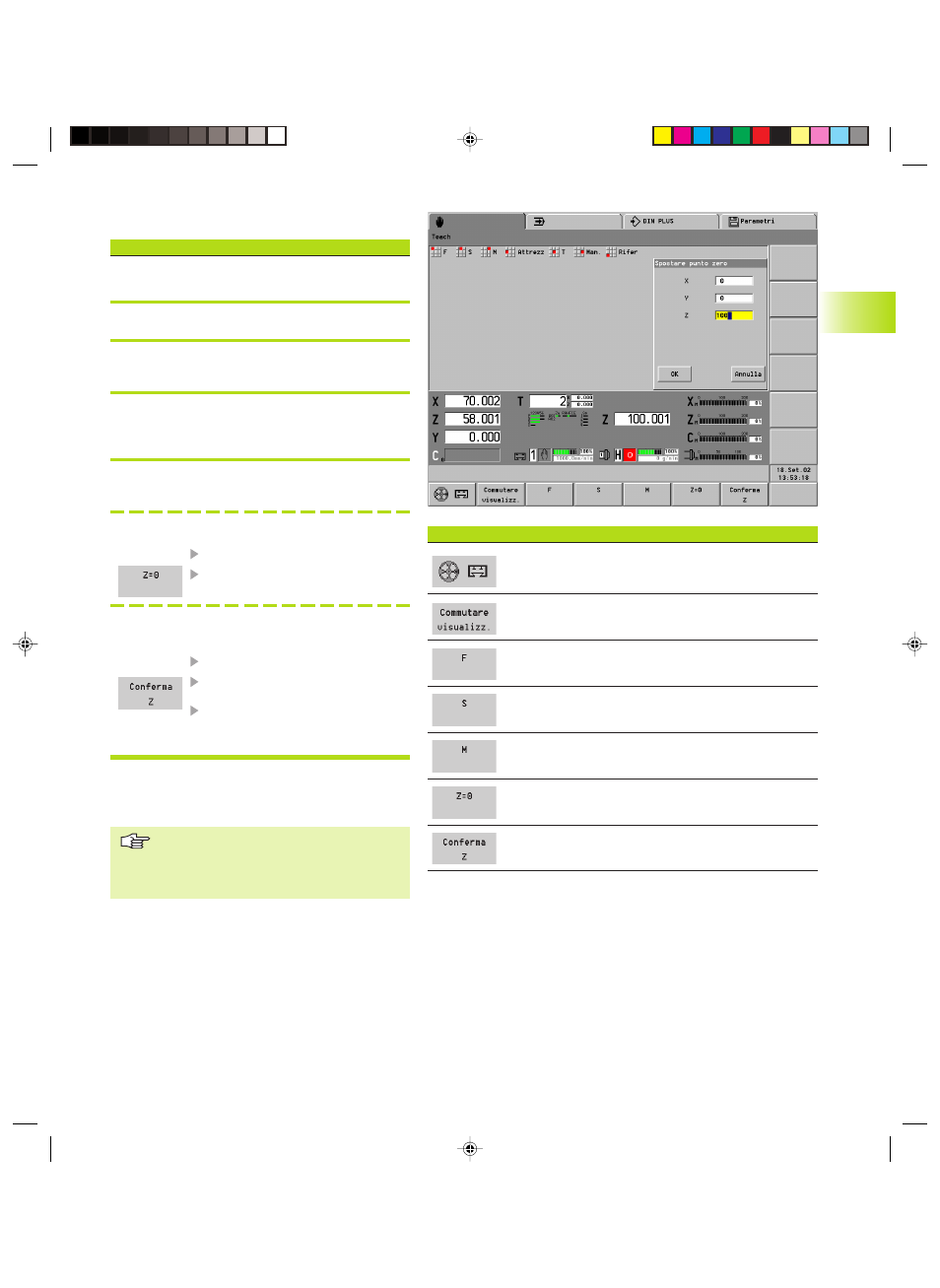

HEIDENHAIN CNC PILOT 4290 35
3.4.2 Spostamento punto zero pezzo
Spostamento punto zero pezzo
Con diverse slitte: definizione slitta (tasto Cambio
slitta)
<
Posizionare l'utensile
<
Selezionare ”Predisposizione – Spostamento punto
zero”
<
La finestra di dialogo ”Spostamento punto zero”
indica l'origine pezzo valida (= spostamento punto
zero).
<
Immissione punto zero pezzo
Immettere ”Spostamento punto zero”
Posizione di sfioramento = Punto zero pezzo
Sfiorare la superficie piana
Acquisire la posizione di sfioramento
come punto zero pezzo
Punto zero pezzo relativamente a posizione di
sfioramento
Sfiorare la superficie piana
Acquisire la posizione di sfioramento
Inserire il ”valore misurato” (distanza
posizione di sfioramento – punto zero
pezzo)
Il punto zero pezzo viene gestito nei parametri di
predisposizione (selezione: ”Parametri attuali” –
Predisposizione (menu) – Punto zero pezzo – ..”).
■ Lo ”spostamento” si riferisce all'origine
macchina.
■ Il punto zero pezzo può essere spostato
anche per l'asse X e Y.
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Immissione avanzamento al giro
Immissione velocità di taglio costante
Immissione funzione M
Definizione posizione Z come punto zero pezzo (o
posizione X o Y)
Definizione punto zero pezzo relativamente a posizione Z
attuale (o posizione X o Y)
