6 TURN PLUS 222
6.3 Descr
izione pezz
o
6.3.4 Sovrapposizione tratto profilo
Tratti del profilo ripetitivi possono essere creati una
volta e integrati anche come ”Fila” nel profilo. I tratti
integrati fanno parte del profilo.
I tratti del profilo (elementi di sovrapposizione)
■ Arco
■ Cuneo
■ Pontone
sono predefiniti. I profili complessi si descrivono
come parte finita. Se si memorizza il tratto del
profilo, può essere impiegato in diversi programmi.
Gli elementi di sovrapposizione sovrappongono
elementi lineari e circolari del profilo (elementi del
profilo di supporto).
Integrazione tratto profilo
Caricare il tratto del profilo (se necessario):
Selezionare ”Programma – Carica – Tratto profilo”
<
Selezionare il file e caricarlo
<
Ritornare al menu principale
<
Selezionare ”Pezzo – Parte finita – Forma –
Elemento sagomato – ...”
<
Elemento di sovrapposizione standard:
selezionare e descrivere il profilo di
sovrapposizione
Tratto profilo o ultimo elemento di
sovrapposizione:
selezionare ”... – Profilo”
<
Selezionare l'elemento del profilo di supporto
<

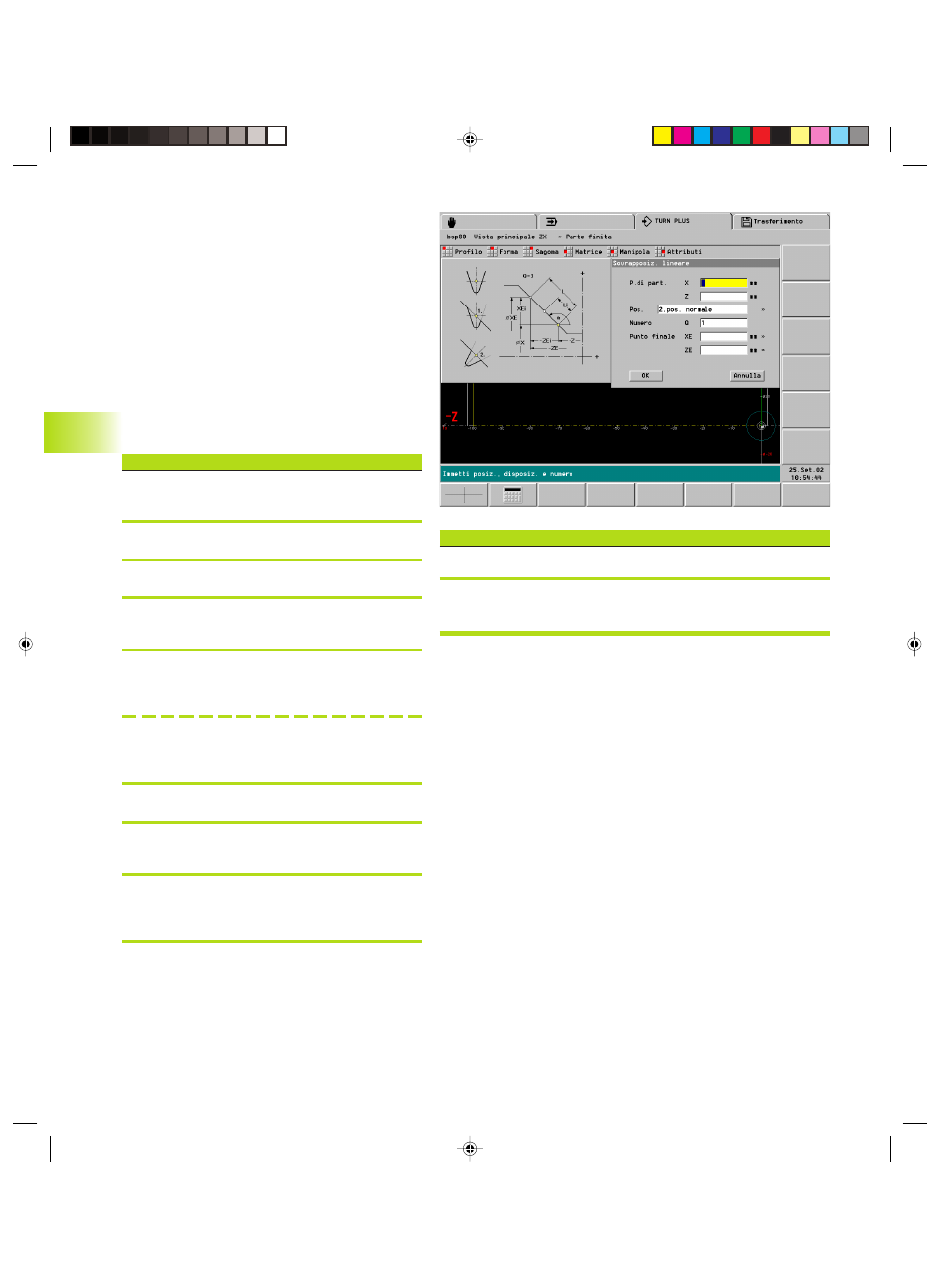

Definire la sovrapposizione (finestra di dialogo
”Sovrapposizione lineare/circolare”)
<
TURN PLUS visualizza le sovrapposizioni che
possono essere confermate (OK) o annullate
(Annulla).
<
Integrazione tratto profilo (continua)
Diverse possibili soluzioni: selezionare la soluzione desiderata
<
TURN PLUS integra i profili di sovrapposizione nel profilo
esistente.
Vedi anche ” 6.5.3 Elementi di sovrapposizione”
