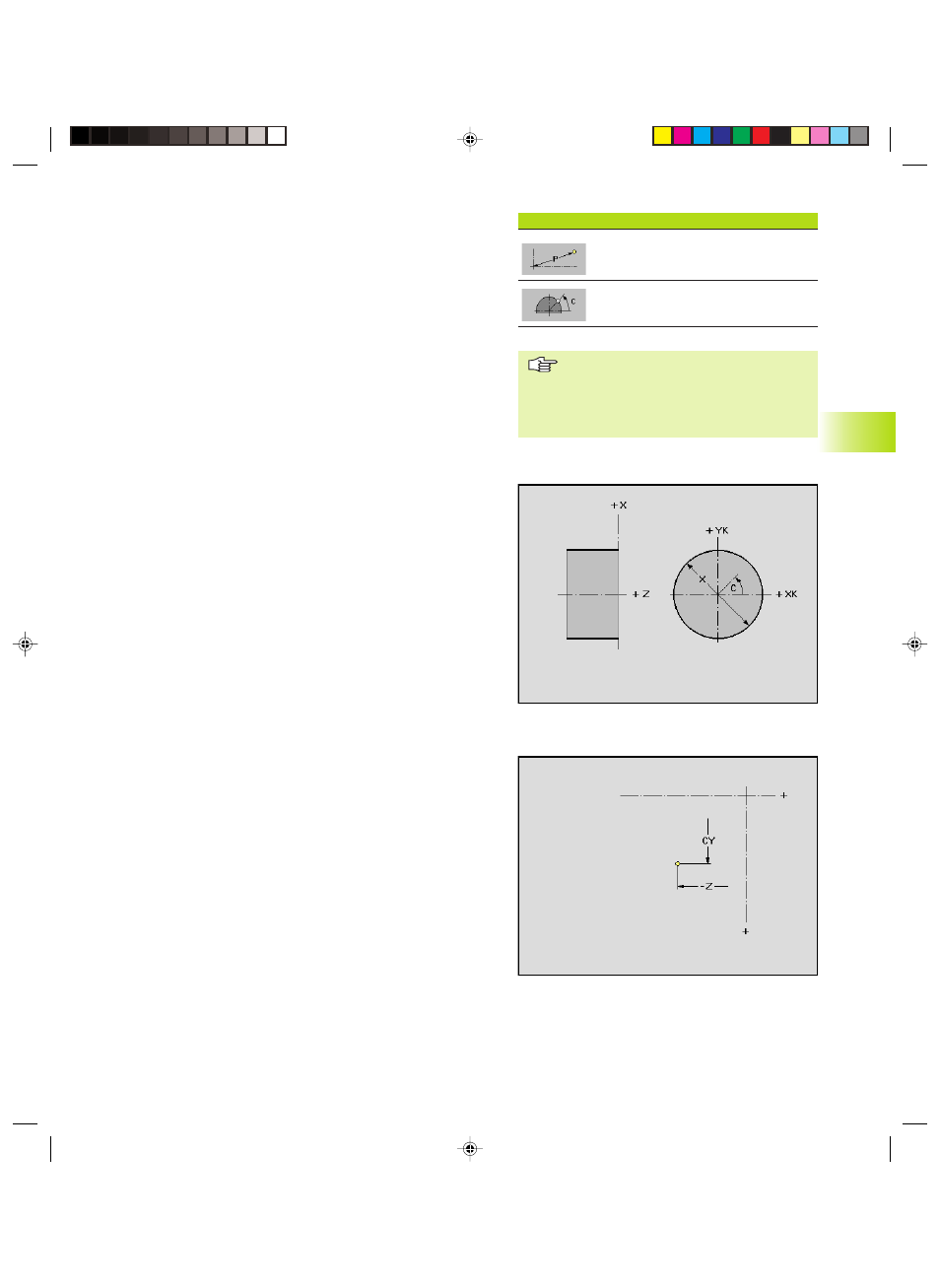

6.6.2 Profili della superficie cilindrica
Quotatura cartesiana o polare
La ”quota percorso CY” si riferisce allo sviluppo della superficie
cilindrica con ”diametro di riferimento”.
Profondità di fresatura
Per le matrici la ”Profondità P” viene inserita come parametro. Se si
descrivono profili di fresatura con elementi singoli, al termine
dell'immissione del profilo TURN PLUS apre la finestra di dialogo
”Tasca/Profilo” in cui viene richiesta la ”Profondità P”.
”Profondità P” > 0 definisce una ”Tasca”.
Punto di partenza profilo superficie cilindrica
Con Profilo si definisce il punto di partenza.
Parametri
Z:
Punto iniziale profilo
P: Punto iniziale profilo – polare
CY: Punto iniziale profilo – Angolo come ”quota percorso”
C: Punto iniziale profilo – Angolo
Posizione dei profili sulla superficie cilindrica
TURN PLUS acquisisce la ”superficie di riferimento” selezionata e la
propone come ”diametro di riferimento”.
Finestra di dialogo ”Dati di riferimento”
X:
Diametro di riferimento
Softkey ”Quotatura superficie cilindrica”
Quotatura polare
Angolo o angolo come quota percorso
Quotatura polare (parametro ”P”):
■ ”P” si riferisce allo sviluppo della
superficie cilindrica.
■ Selezionare la soluzione desiderata se
risultano due possibili soluzioni.
