3 Comando manuale e Automatico 36

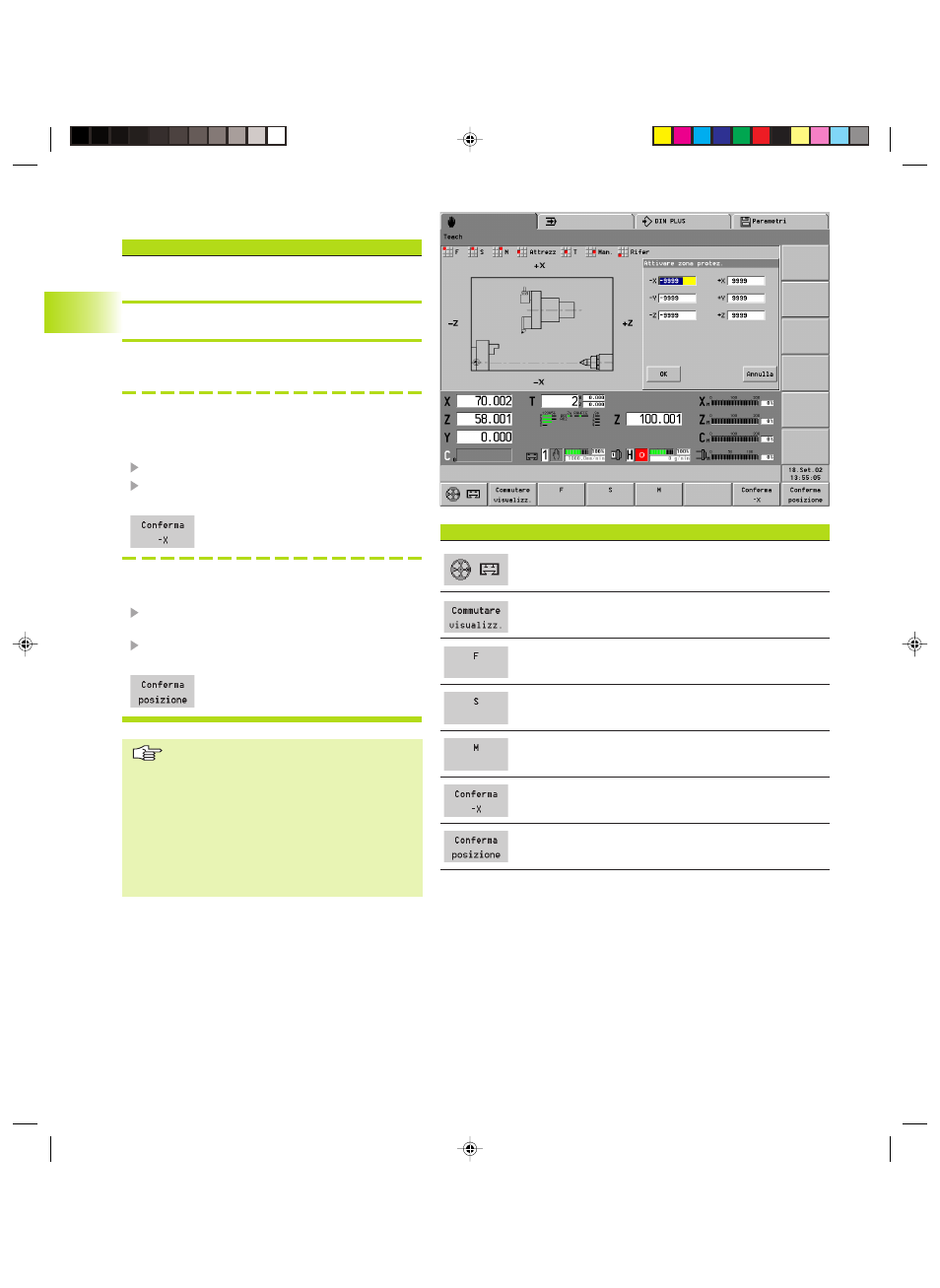

3.4.3 Definizione zona di sicurezza
Definizione zona di sicurezza
Inserire un utensile a piacere (escluso T0, non
ammesso).
<
Selezionare ”Predisposizione – Zone di sicurezza”
<
Immissione parametri zone di sicurezza
Inserire i valori limite
Teach-in parametri zone di sicurezza per ogni
asse
Per ogni casella di immissione:
Selezionare la casella di immissione
Posizionare l'utensile sul ”limite zone di
sicurezza”
Acquisire la posizione dell'asse come
parametro zone di sicurezza
Teach-in parametri zone di sicurezza positivi/
negativi
Selezionare una qualsiasi casella di sicurezza
positiva o negativa
Posizionare l'utensile sul ”limite zone di
sicurezza”
Acquisire tutte le posizioni asse
positive/negative
I parametri sono validi per il ”controllo zone
di sicurezza”, non come finecorsa
software.
I parametri zone di sicurezza:
■ si basano sull'origine macchina
■ vengono gestiti nei parametri macchina
1116, 1156, ..
■ i valori X sono quote raggio
■ 99999/–99999 significa: senza
monitoraggio di tali parametri
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Immissione avanzamento al giro
Immissione velocità di taglio costante
Immissione funzione M
Acquisizione posizione –X come parametro ”Zona di
sicurezza –X” (o posizione +X, –Y, +Y, –Z, +Z)
Acquisizione posizioni assi come parametri zone di
sicurezza positivi/negativi
