HEIDENHAIN CNC PILOT 4290 39

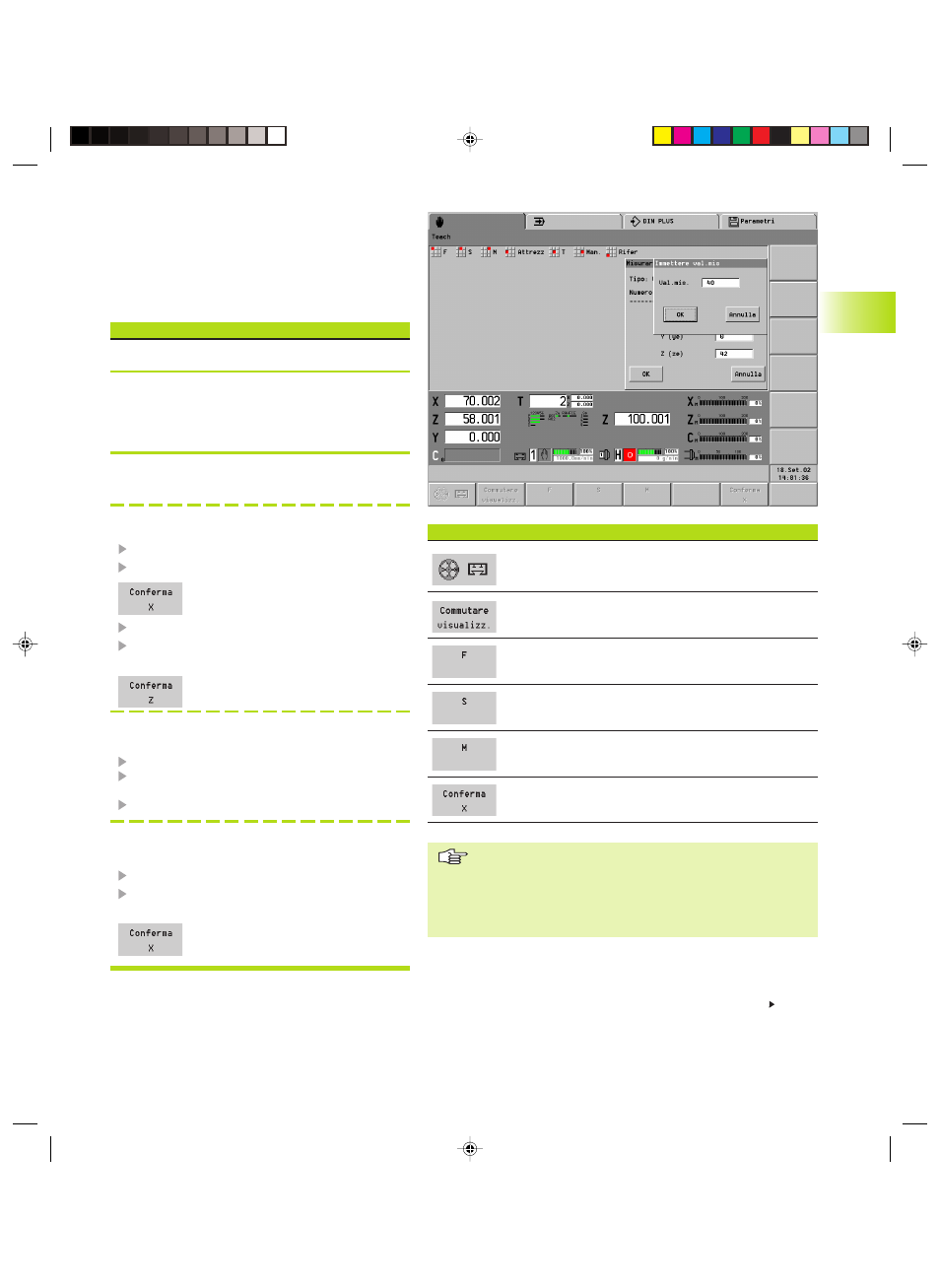

3.4.6 Misurazione utensile
Il tipo di misurazione utensile si definisce nel
parametro macchina 6:
■ 0: sfioramento
■ 1: misurazione con tastatore
■ 2: misurazione con sistema ottico
Misurazione utensile
Posizionare l'utensile
<
Selezionare ”Predisposizione – Predisposizione
utensile – Misurazione utensile”. La finestra di
dialogo ”Misurazione utensile T...” visualizza le
quote utensile valide.
<
Immissione quote utensile
Inserire le ”quote”
Definizione quote utensile mediante sfioramento
Selezionare la casella di immissione ”X”
”Sfiorare” il diametro, allontanare in direzione Z
Acquisire il diametro come ”quota
misurata”
Selezionare la casella di immissione ”Z”
”Sfiorare” la superficie piana, allontanare in
direzione X
Acquisire la ”posizione Z utensile”
come ”quota misurata”
Misurazione utensili con tastatore
Per ogni casella di immissione:
Selezionare la casella di immissione ”X/Z”
Portare la punta dell'utensile in direzione X/Z sul
tastatore: il CNC PILOT acquisisce la ”Quota X/Z”
Ritirare l'utensile e allontanare il tastatore
Misurazione utensili con sistema ottico
Per ogni casella di immissione:
Selezionare la casella di immissione ”X/Z”
Portare a copertura la punta dell'utensile in
direzione X/Z con il reticolo
Acquisire il valore
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Immissione avanzamento al giro
Immissione velocità di taglio costante
Immissione funzione M
Acquisizione posizione X come valore misurato X (o
posizione Y o Z)
Continua
3.4 F
unzioni Pr
edisposizione
■ Le immissione della casella di dialogo ”Immissione
valore misurato” si riferiscono al punto zero utensile.
■ I valori di correzione dell'utensile vengono cancellati.
■ Le quote utensile definite vengono impostate nel data
base.
