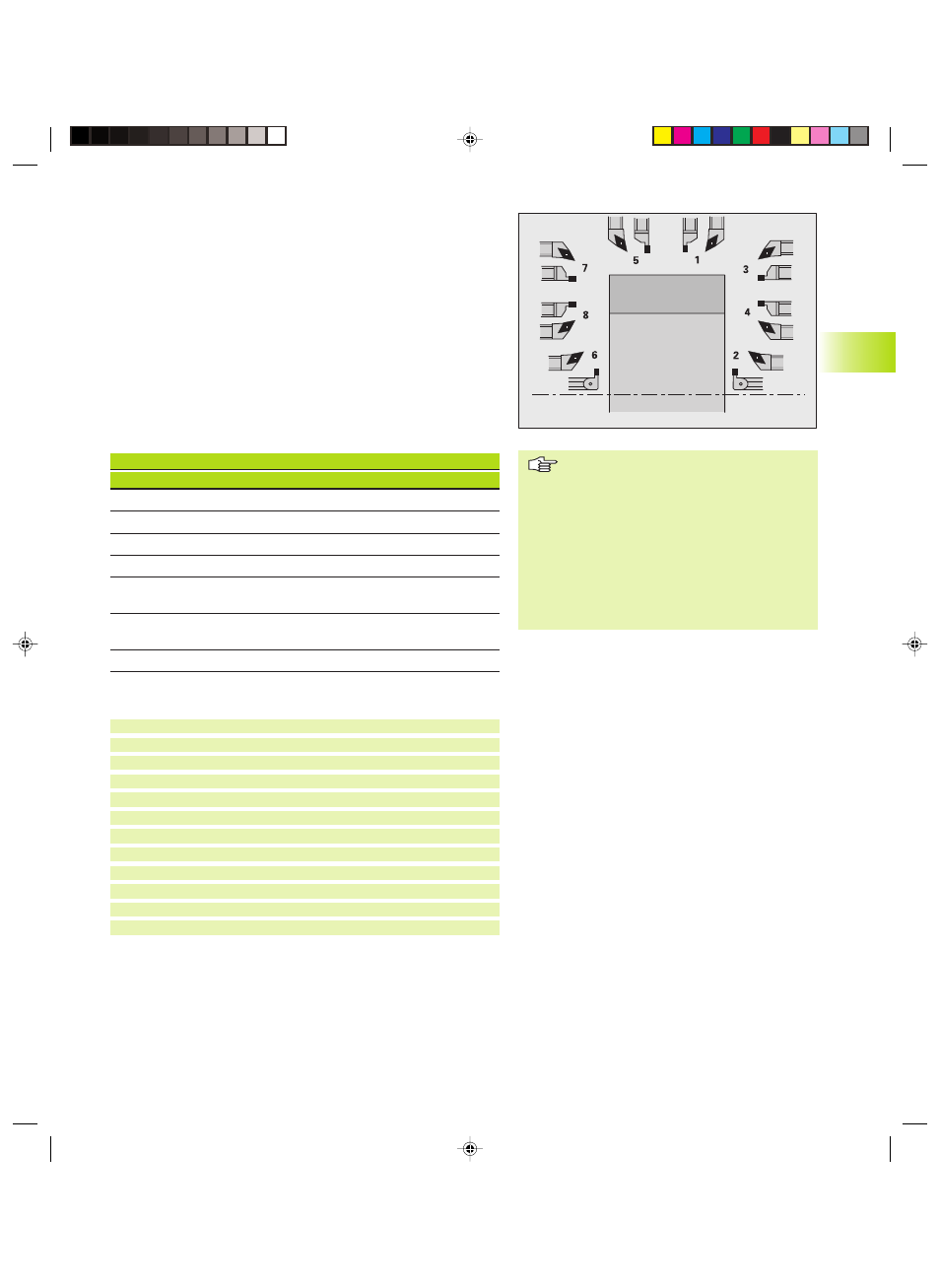

HEIDENHAIN CNC PILOT 4290 81
4.4 Identificativi delle selezioni del pr
ogr
amma
Esempio: tabella TORRETTA
REVOLVER 1 (TORRETTA)
T1 ID”342-300.1” [Ut da data base]
T2 WT1 X50 Z50 R0.2 B6 [Descrizione ut semplice]
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 [Descrizione
[ut estesa – senza intervento in DB]
T4 ID”Erw.1” WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70
[Descrizione ut estesa – con intervento in DB]
. . .
n Immissione estesa:
n Nessuna limitazione per l'impiego dell'utensile.
n Nella simulazione viene rappresentato soltanto il tagliente
dell'utensile.
n Si definisce dapprima il tipo di utensile e quindi si editano i
parametri. I parametri utensile sono conformi alla prima finestra di
dialogo dell'editor utensili (vedi ”8.1 Data base utensili”).
n Soltanto se si indica il numero di identificazione, i dati vengono
acquisiti nel data base alla compilazione del programma.
n Utens. semp.:
n Idoneo solo per percorsi di traslazione e cicli di tornitura semplici
(G0...G3, G12, G13; G81...G88).
n Non viene eseguita alcuna riproduzione del profilo.
n Viene eseguita la compensazione del raggio del tagliente.
n Gli utensili semplici non vengono acquisiti nel data base.
n Significato dei parametri: vedi tabella
Utensili semplici
Finestra di dialogo Prog. NC Significato
Tipo utensile WT Tipo utensile e direzione di lavorazione
Quota X (xe) X Quota di riferimento
Quota Y (ye) Y Quota di riferimento
Quota Z (ze) Z Quota di riferimento
Raggio R (rs) R Raggio del tagliente per utensili per
tornire
Largh.tagl. B (sb) B Larghezza tagliente per utensili per
troncare e sferici
Diam. I (df) I Diametro punta o fresa
■ Se non si programma la sezione
REVOLVER (TORRETTA), si impiegano gli
utensili impostati in ”Lista utensili” (vedi
”
3.3.1 Predisposizione lista utensili”).
■ I nomi ”_SIM...” e ”_AUTO...” sono
riservati per ”utensili temporanei” (utensili
semplici e utensili senza numero di
identificazione). La descrizione dell'utensile
è valida soltanto fino a quando il programma
NC è attivo nella simulazione o nel
funzionamento automatico.
