8 Attrezzature 378

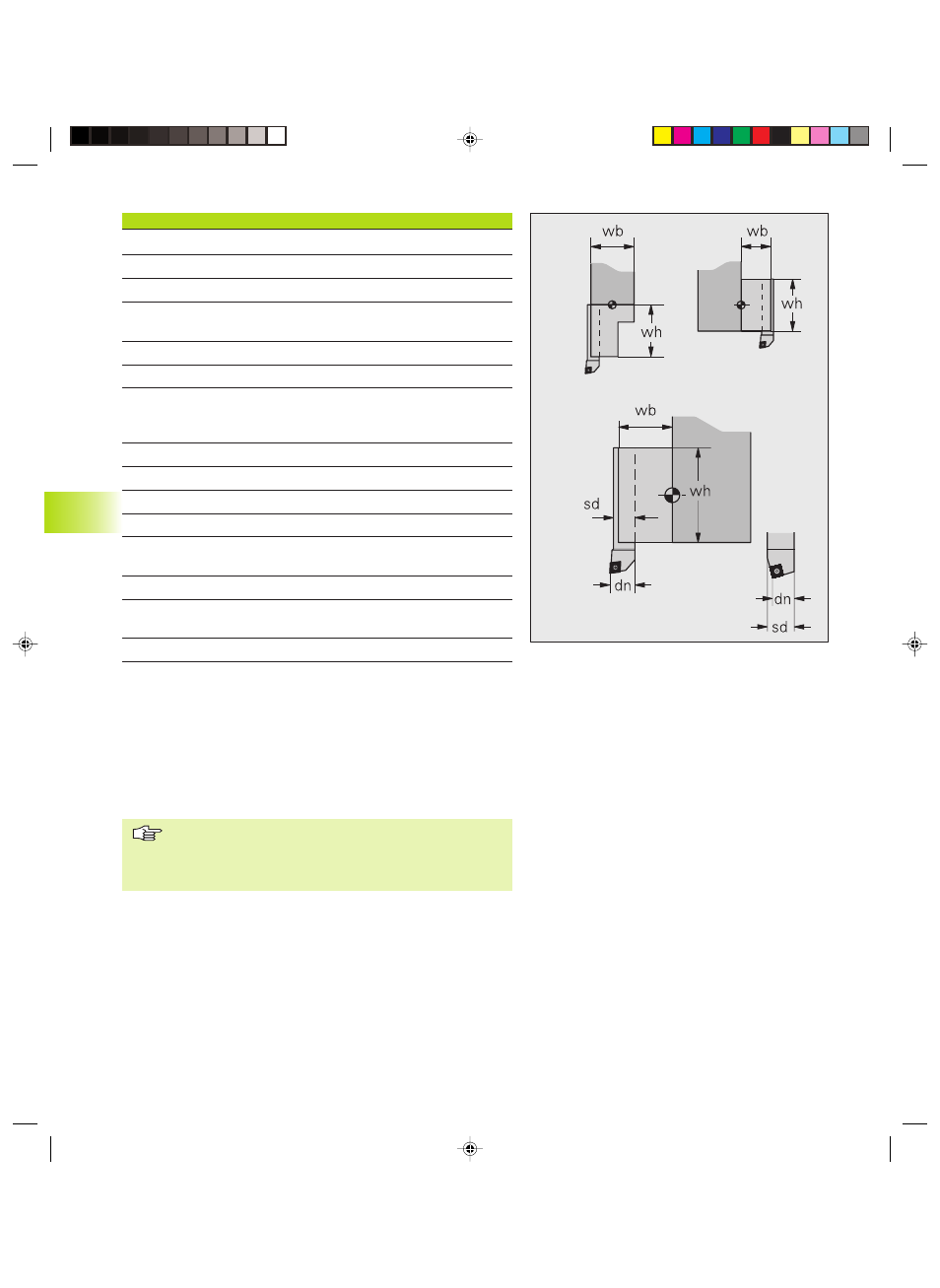

Parametri finestra di dialogo 2 G S TP
PU DIN: tipo di portautensili – • –
Alt. PU (wh): altezza del portautensili – • –
Larg. PU (wb): larghezza del portautensili – • –
Largh. (dn): larghezza utensile (da punta
tagliente a lato posteriore gambo)
– • –
ø gambo (sd): diametro del gambo – • –
Esecuz. (E): esecuzione utensile sinistra o destra • • •
Esecuz. (E) – Utensili sferici: esecuzione utensile sinistra, destra o
neutra per le
posizioni utensile 1..4
• • •
Passo: passo del filetto • – •
Disponib.: disponibilità fisica • – •
N. immagine – • –
Tagliente – – •
Corr. CSP: fattore di correzione
velocità di taglio
– – •
Corr. FDR: fattore di correzione avanzamento – – •
Corr. Deep: fattore di correzione
profondità di taglio
– – •
TipoAttacco • – •
G: dati base
S: rappresentazione utensile (Simulazione)
TP: TURN PLUS
Vedi anche:
■ ” 8.1.4 Utensili multipli, monitoraggio durata” (parametri della terza
finestra di dialogo)
■ ” 8.1.5 Note sui dati utensile”
■ ” 8.1.6 Portautensili, posizione di attacco”
■ Il parametro ”Esecuzione” definisce se l'origine utensile
si trova sul lato destro o sinistro del tagliente.
■ Per utensili sferici neutri l'origine utensile si trova sul lato
sinistro del tagliente.
Esempio Tipo UT 111
