HEIDENHAIN CNC PILOT 4290 47
Modalità Ispezione - Continua
Dialogo ”Ripresa durante riavvicinamento?”:
immettere Sì/No e confermare con ”OK”
<
Ripresa – Sì:
segue il dialogo ”Posizionamento su punto di
interruzione (UP) / prima di punto di interruzione”
■ Su UP: nessun altro dialogo
■ Prima di UP: inserire la distanza alla quale
l'utensile deve partire prima del punto di
interruzione (dialogo ”Distanza dal punto di
interruzione”)
Il programma di ritorno porta l'utensile sul/prima del
punto di interruzione e prosegue l'esecuzione del
programma senza arrestarsi.
Il ciclo di ispezione è terminato.
Ripresa – No:
segue il dialogo ”Posizionamento su punto di
interruzione (UP) / prima di punto di interruzione”
■ Su UP: nessun altro dialogo
■ Prima di UP: inserire la distanza alla quale
l'utensile deve partire prima del punto di
interruzione (dialogo ”Distanza dal punto di
interruzione”)
Il programma di ritorno porta l'utensile sul/prima del
punto di interruzione e si arresta.
Esempio applicativo: è stato sostituito l'inserto.
<
Selezionare di nuovo ”Isp” (Ispezione)
<

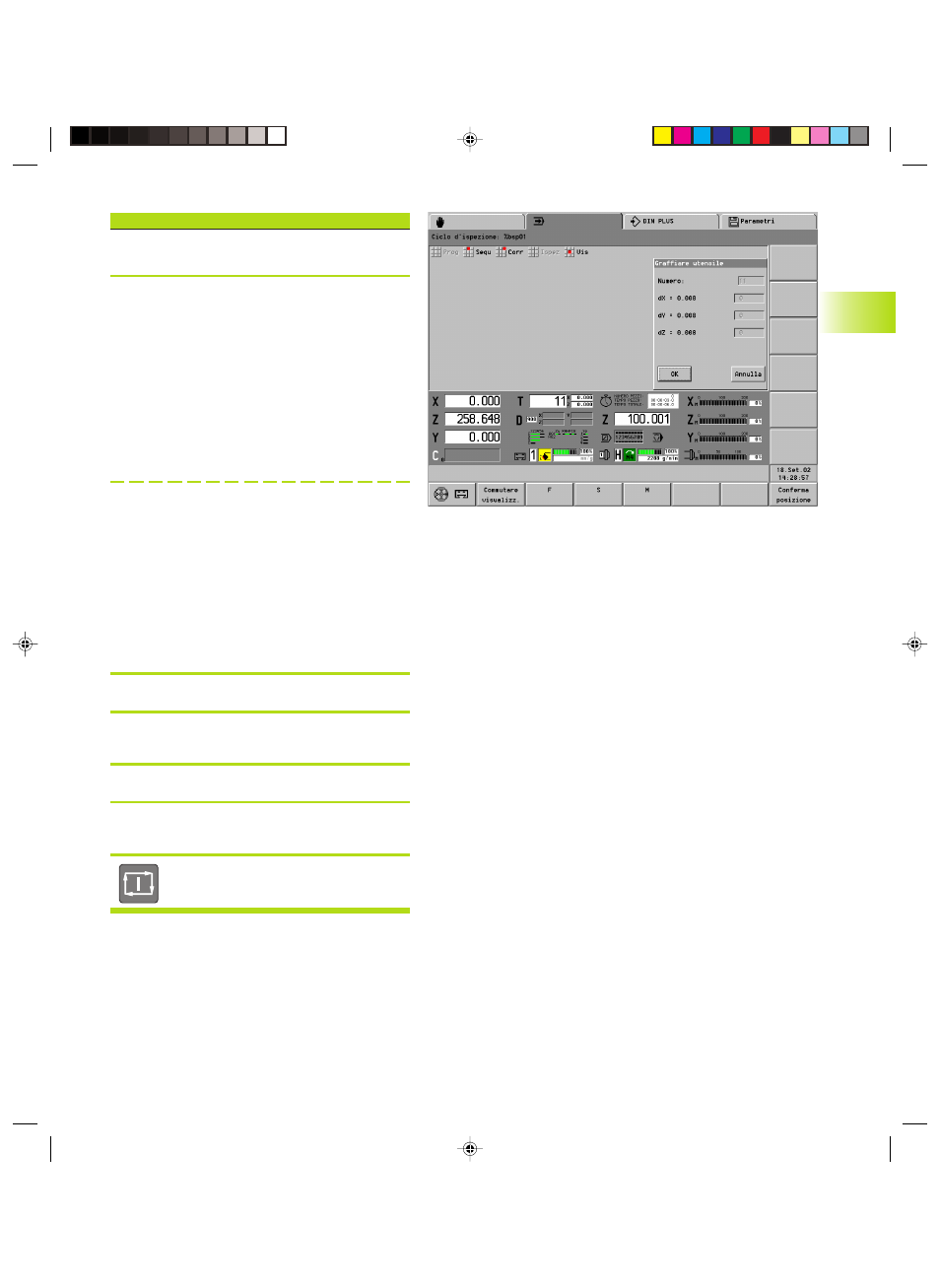

Si apre la finestra di dialogo ”Sfioramento utensile”
(a puro scopo informativo)
<
Assegnare il volantino all'asse X/Z e ”sfiorare”
<
”Acquisisci valore”: vengono acquisiti i valori di
correzione determinati con volantino
<
Prosegue l'esecuzione del programma
3.5 Modalità
A
u
tomatico
