HEIDENHAIN CNC PILOT 4290 283

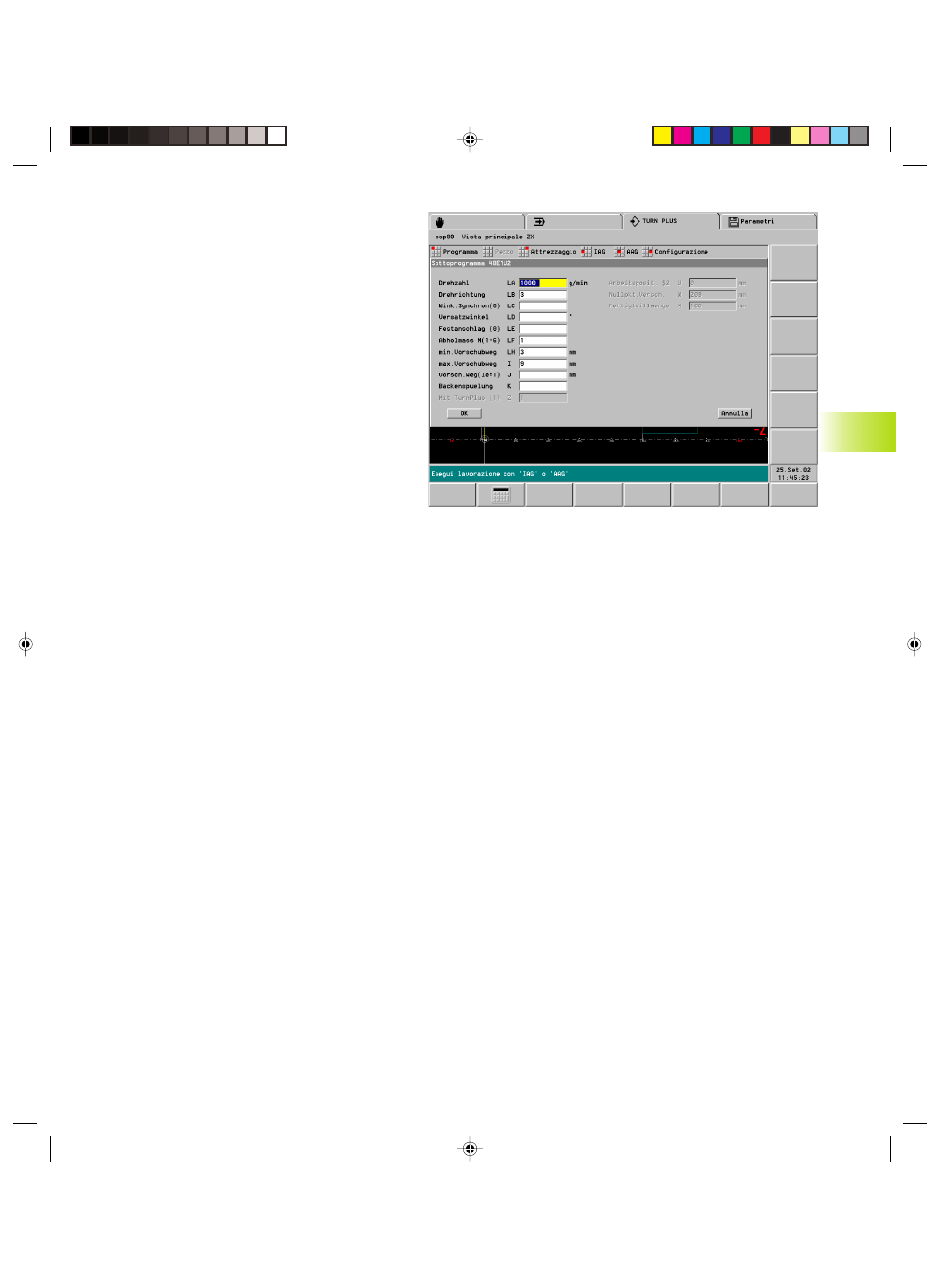

Parametri di trasferimento del programma per
esperti con nome diverso
Numero di giri per trasferimento pezzi (LA)
Senso di rotazione mandrino (LB):
■ 3: CW
■ 4: CCW
Sincronizzazione angolare (LC):
■ 0: sincronizzazione angolare
■ 1: sincronizzazione numero di giri
Angolo offset (LD): per sincronizzazione angolare
Battuta fissa (LE):
■ 0: con traslazione a battuta fissa
■ 1: senza traslazione a battuta fissa
Quota recupero (LF): posizione di recupero in quota
macchina n (n: 1..6)
Percorso di avanzamento minimo (LH): per
”traslazione a battuta fissa” (vedi manuale
della macchina)
Percorso di avanzamento massimo (I): per
”traslazione a battuta fissa” (vedi manuale
della macchina)
Percorso di avanzamento (J): per ”traslazione a
battuta fissa” (vedi manuale della macchina)
Lavaggio ganasce (K): vedi manuale della macchina
Parametri di trasferimento – a puro titolo
informativo
Con TURN PLUS (Z):
■ 1: predisposizione lavorazione su
contromandrino (attivazione conversioni,
spostamento punto zero ecc.)
Posizione di lavoro $2 (U): valore proposto: offset
punto zero ad es. da parametro macchina
1164 per asse Z $1 (vedi disegno)
Spostamento punto zero (W): spostamento del punto
zero NC (calcolo: distanza punto di
riferimento portapezzo fino a spigolo battuta
ganascia + lunghezza parte finita)
Lunghezza parte finita (LF): da descrizione pezzo
6.1
1 At
tr
ezzaggio
Riserraggio – Lavorazione completa ritorno al 1°
serraggio
Se dopo la lavorazione del secondo serraggio si
desidera eseguire correzioni/ottimizzazioni nella
geometria o lavorazione, si ritorna con questa
funzione al ”punto di partenza della lavorazione”. I
blocchi di lavoro del 2° serraggio vengono rifiutati.
