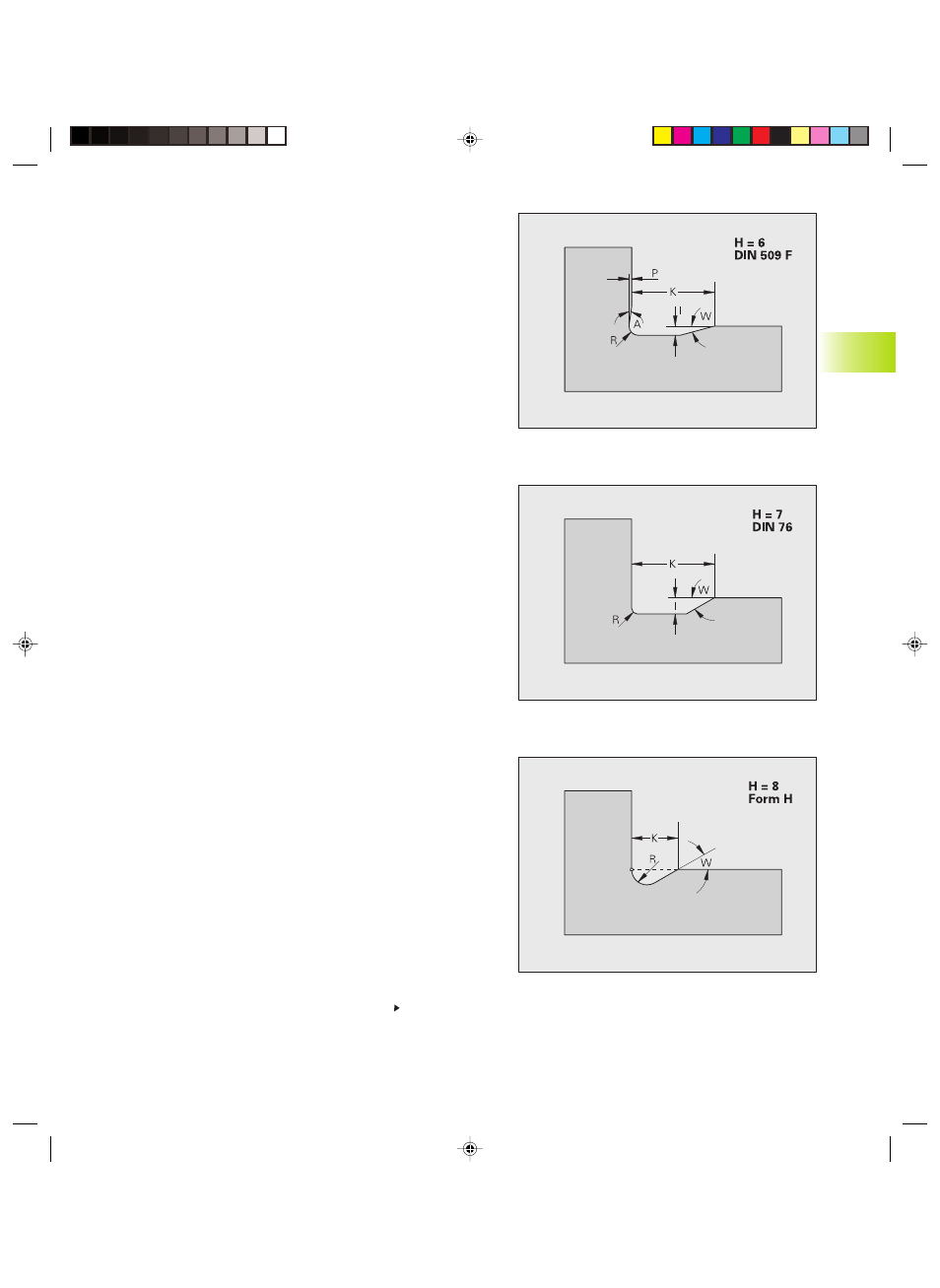

Scarico DIN 509 F (H=6)
Parametri
I:
Profondità scarico (quota raggio)
K: Larghezza scarico
R: Raggio scarico (in entrambi gli spigoli dello scarico)
P: Profondità trasversale
W: Angolo scarico
A: Angolo trasversale
Il CNC PILOT determina i parametri non indicati in funzione del
diametro (vedi ”
11.1.3 Parametri scarico DIN 509 F”).
Scarico DIN 76 (H=7)
Parametri
I:
Profondità scarico (quota raggio)
K: Larghezza scarico
R: Raggio scarico (in entrambi gli spigoli dello scarico) –
default: R=0,6*I
W: Angolo scarico – default: 30°
Scarico Forma H (H=8)
Se non si inserisce il valore W, il calcolo viene eseguito in base a K e
R. Il punto finale dello scarico si trova quindi su ”Spigolo profilo”.
Parametri
K:
Larghezza scarico
R: Raggio scarico
W: Angolo di entrata
Continua
