6.3.3 Sovrapposizione elementi
sagomati
Gli elementi sagomati vengono sovrapposti al profilo
base, ossia rimangono elementi ”indipendenti” che
possono essere modificati o cancellati. Se
necessario, TURN PLUS genera una lavorazione
speciale degli elementi sagomati.
La selezione della posizione tiene conto del tipo di
elemento sagomato:
■ Smusso:spigoli esterni
■ Raccordo:spigoli esterni e interni
■ Scarico: spigoli interni con rette parallele agli assi
e perpendicolari tra loro
■ Gola:rette
■ Filetto:rette
■ Foratura (concentrica):asse su lato frontale o
posteriore
Sovrapposizione elementi sagomati

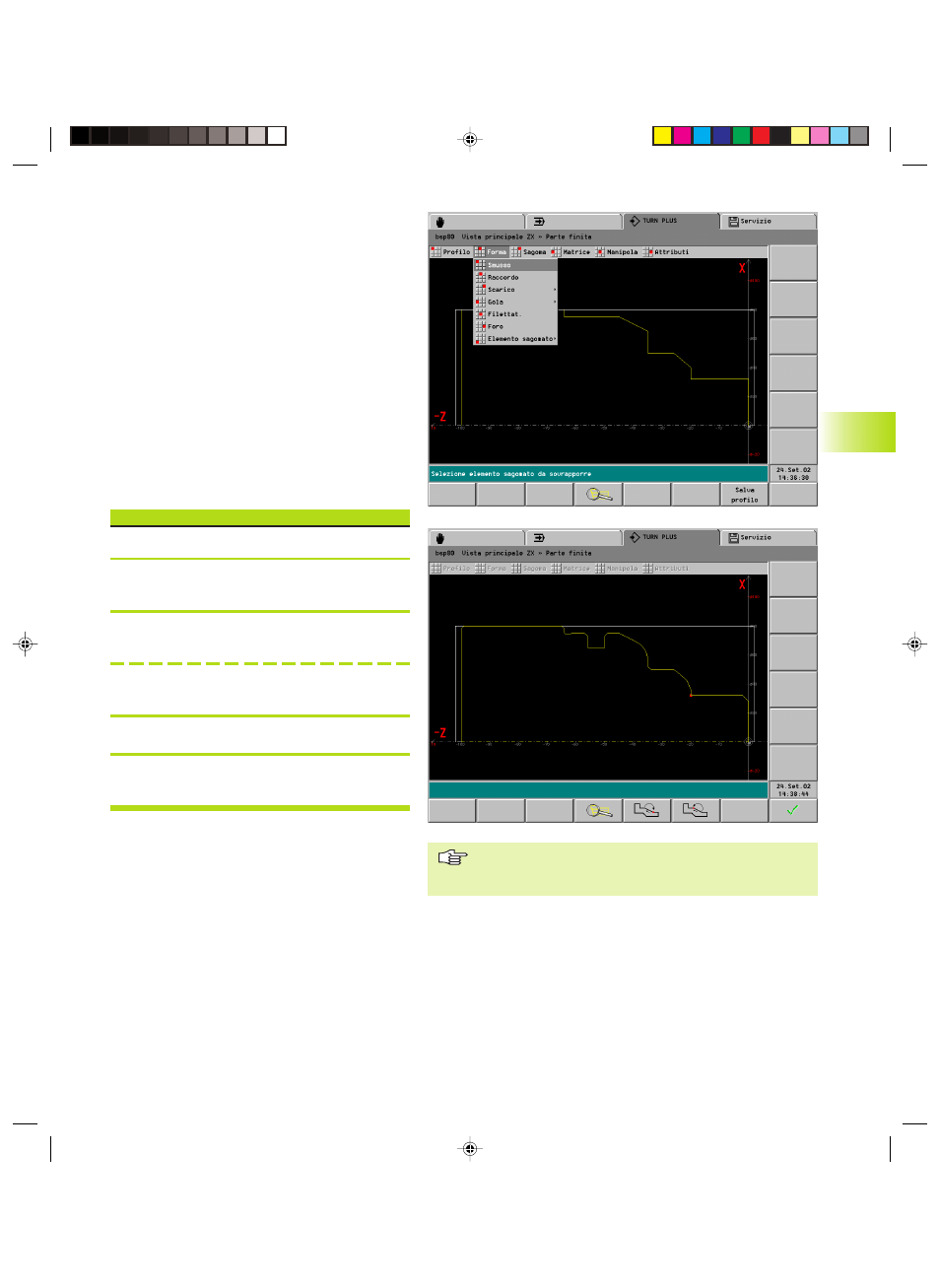

Selezionare ”Pezzo - Parte finita - Forma”
<
Selezionare il tipo dell'elemento sagomato
(sottomenu ”Forma”)
<
Selezione di un elemento sagomato
Selezionare la posizione tramite softkey o touch pad
Selezione di diversi elementi sagomati
Selezionare le posizioni tramite softkey o touch pad
<
Inserire i parametri dell'elemento sagomato
<
TURN PLUS rappresenta l'elemento o gli elementi
sagomati.
Vedi anche
■ ” 6.5.2 Elementi sagomati”
■ „ 6.3.6 Note operative”
Definire smussi, raccordi, scarichi ecc. come elementi
sagomati. La generazione del piano di lavoro può quindi
considerare le lavorazioni speciali di tali elementi sagomati.
