HEIDENHAIN CNC PILOT 4290 177
Informazioni nelle variabili
È possibile leggere le seguenti informazioni utensile e NC dalle
variabili. La configurazione delle variabili #518..#521 dipende dal tipo di
utensile.
Premessa: la variabile è ”definita” in base al richiamo utensile o del
programma NC.
Variabili # Informazioni utensile
#512 Tipo utensile a 3 posizioni
#513..#515 1°, 2°, 3° posto tipo utensile
#516 Lunghezza utile (nl) per utensili per forare e tornire
#517 Direzione di lavorazione principale (vedi tabella)
#518 Direzione di lavorazione secondaria per utensili per
tornire (vedi tabella)
#519 Tipo utensile:
■ 14*: 1 = esecuzione a destra, 2 = esecuzione a
sinistra (A)
■ 5**, 6**: numero denti
#520 Tipo utensile:
■ 1**, 2**: raggio tagliente (rs)
■ 3**, 4**: diametro perno (d1)
■ 51*, 52*: diametro fresa anteriore (df)
■ 56*, 6**: diametro fresa (d1)
#521 Tipo utensile:
■ 11*, 12*: diametro gambo (sd)
■ 14*, 15*, 16*, 2**: larghezza tagliente (sb)
■ 3**, 4**: lunghezza imbocco (al)
■ 5**, 6**: larghezza fresa (fb)
#522 Posizione utensile (riferimento: direzione di lavorazione
dell'utensile)
0: sul profilo
1: a destra del profilo
– 1: a sinistra del profilo
#523..#525 Quote di riferimento (ze, xe, ye)

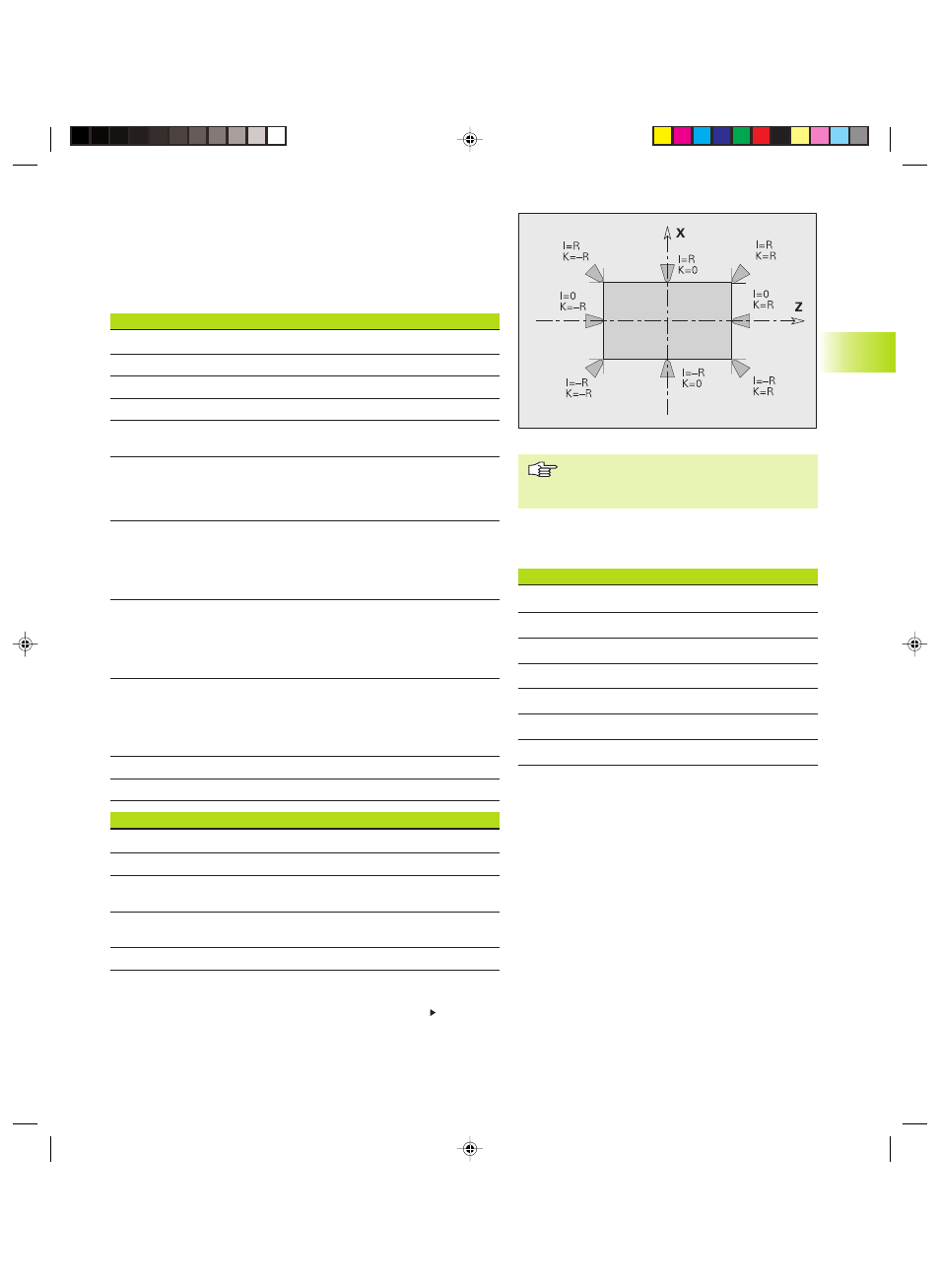

#526..#527 Posizione centro tagliente I, K (vedi figura)
Variabili # Informazioni NC
#768..#770 Ultima posizione programmata X (quota raggio), Y, Z
#771 Ultima posizione programmata C [°]
#772 Modalità attiva
2: Macchina; 3: Simulazione; 4: TURN PLUS
#774 Stato SRK/FRK
40: G40 attiva; 41: G41 attiva; 42: G42 attiva
#775 Numero asse C selezionato
Continua
Posizioni e quote sono sempre indicate
con sistema metrico, anche quando si
esegue ”in pollici” un programma NC.
Direzione di lavorazione principale e secondaria:
0: indefinito
1: + Z
2: + X
3: – Z
4: –X
5: +/– Z
6: +/– X
4.15 Pr
ogr
ammazione v
a
riabili
