HEIDENHAIN CNC PILOT 4290 229
6.5 Profilo parte finita
6.5.1 Elementi del profilo base
I parametri noti a TURN PLUS non vengono richiesti; le caselle di
immissione sono bloccate. Esempio: per percorsi orizzontali o verticali
varia soltanto una delle coordinate e l'angolo è definito dalla direzione
dell'elemento.
Il tipo di quotatura si definisce tramite softkey (vedi tabella).
6.5 Pr
ofilo par
te
finita

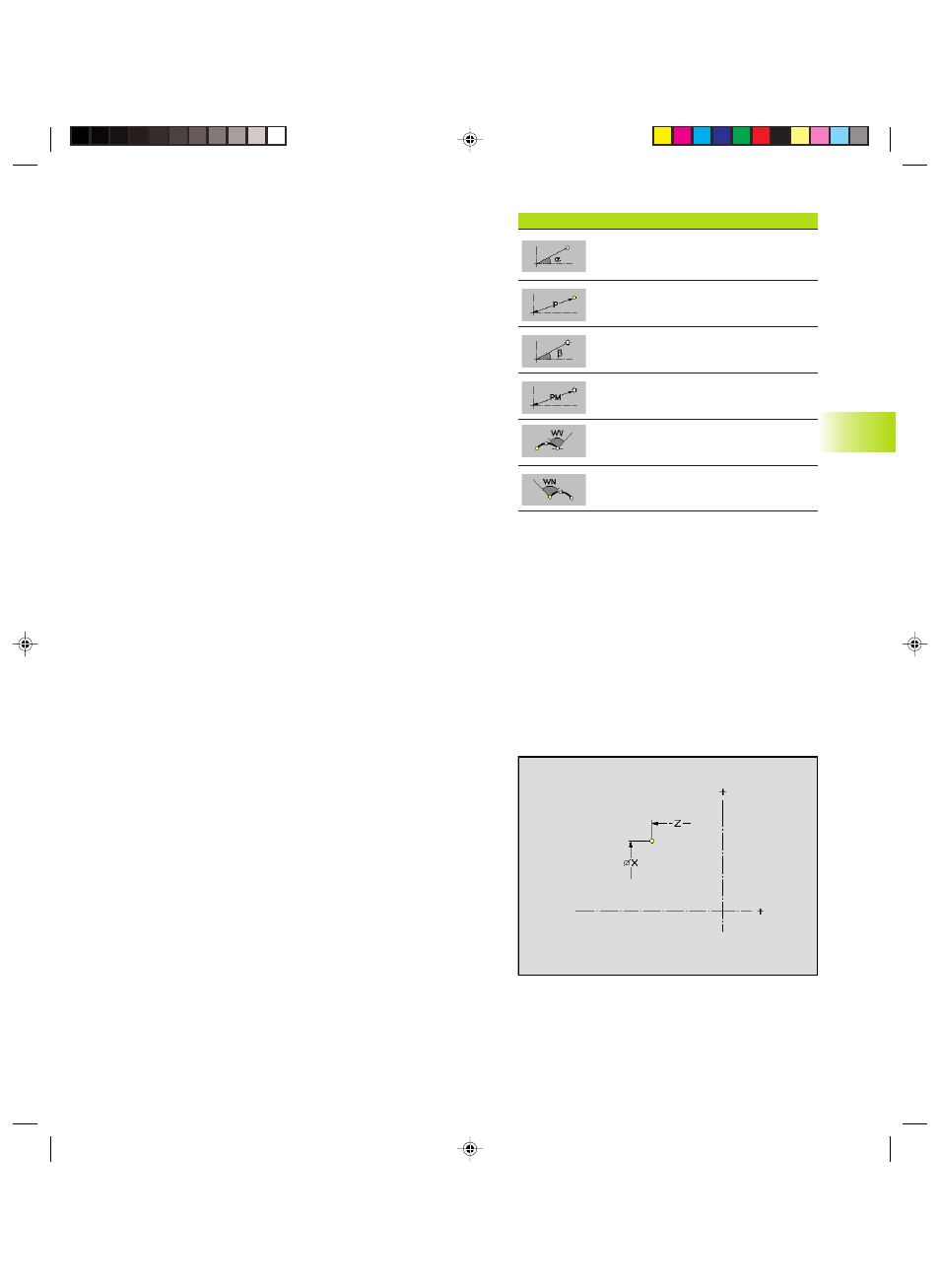

Softkey ”Quotatura elementi profilo”
Quotatura polare del punto finale:
angolo
α
Quotatura polare del punto finale: raggio
Quotatura polare del centro: angolo β
Quotatura polare del centro: raggio
Angolo rispetto a elemento precedente
Angolo rispetto a elemento successivo
Punto di partenza profilo
Con Profilo si definisce il punto di partenza.
Parametri
X, Z:
Punto iniziale profilo
P, α : Punto iniziale profilo in coordinate polari (riferimento angolo α :
asse Z positivo)
