HEIDENHAIN CNC PILOT 4290 97

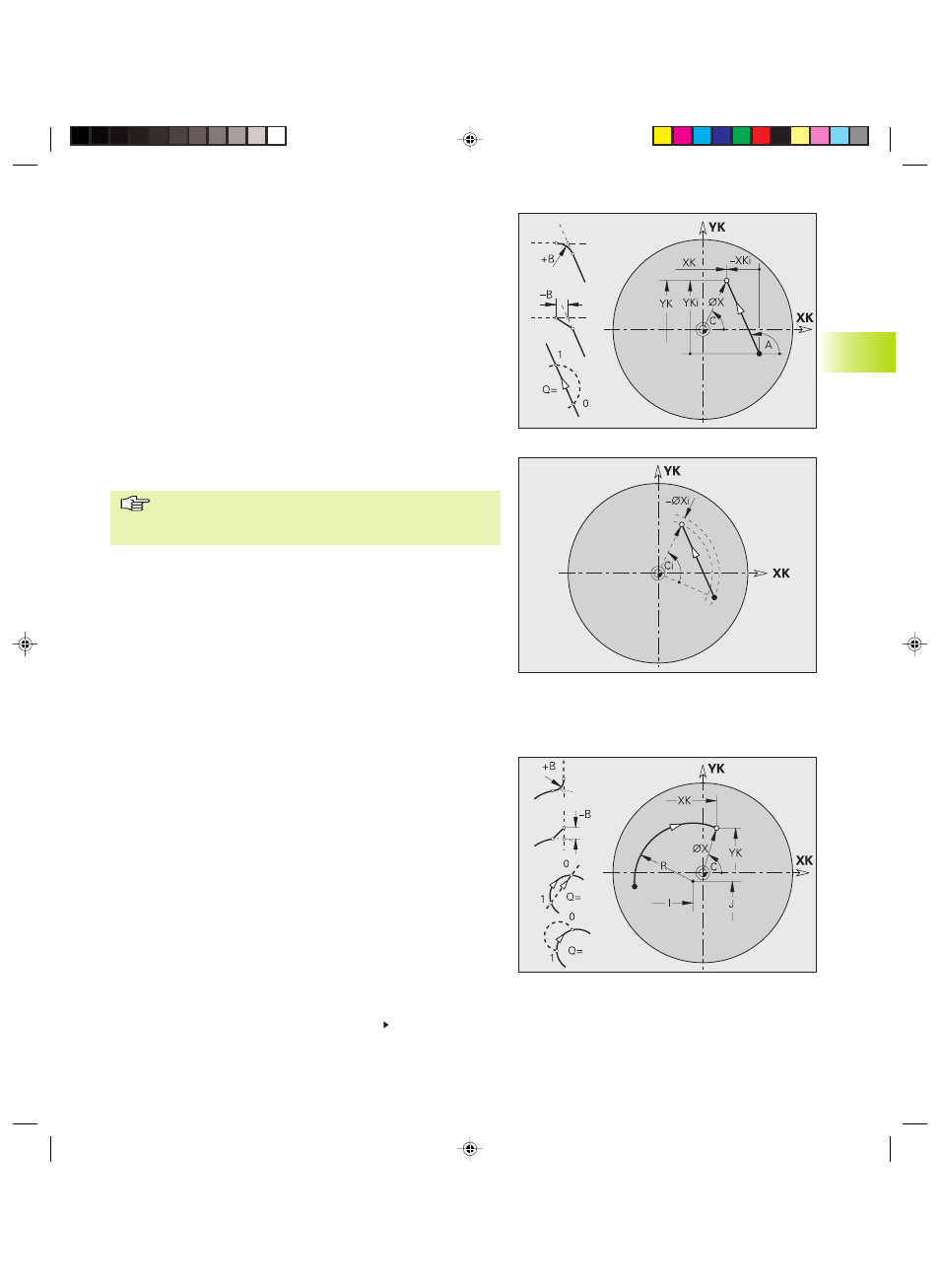

Percorso profilo lato frontale/posteriore G101-Geo
Parametri
X:
Punto finale in coordinate polari (quota diametro)
C: Punto finale in coordinate polari (quota angolo)
XK, YK: Punto finale in coordinate cartesiane
A: Angolo rispetto ad asse XK positivo
B: Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■ B Nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio del raccordo
■ B<0: larghezza dello smusso
Q: Selezione punto di intersezione – default: 0. Punto finale se il
percorso interseca un arco.
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
Programmazione
■ X, XK, YX: assoluta, incrementale, modale o ”?”
■ C: assoluta, incrementale o modale
G102-Geo
Arco profilo lato frontale/posteriore G102-Geo/G103-
Geo
Senso di rotazione: vedi grafica ausiliaria
Parametri
X:
Punto finale in coordinate polari (quota diametro)
C: Punto finale in coordinate polari (quota angolo)
XK, YK: Punto finale in coordinate cartesiane
R: Raggio
I, J: Centro in coordinate cartesiane
Q: Selezione punto di intersezione – default: 0. Punto finale se
l'arco interseca una retta o un arco.
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
Continua
