3 Comando manuale e Automatico 38

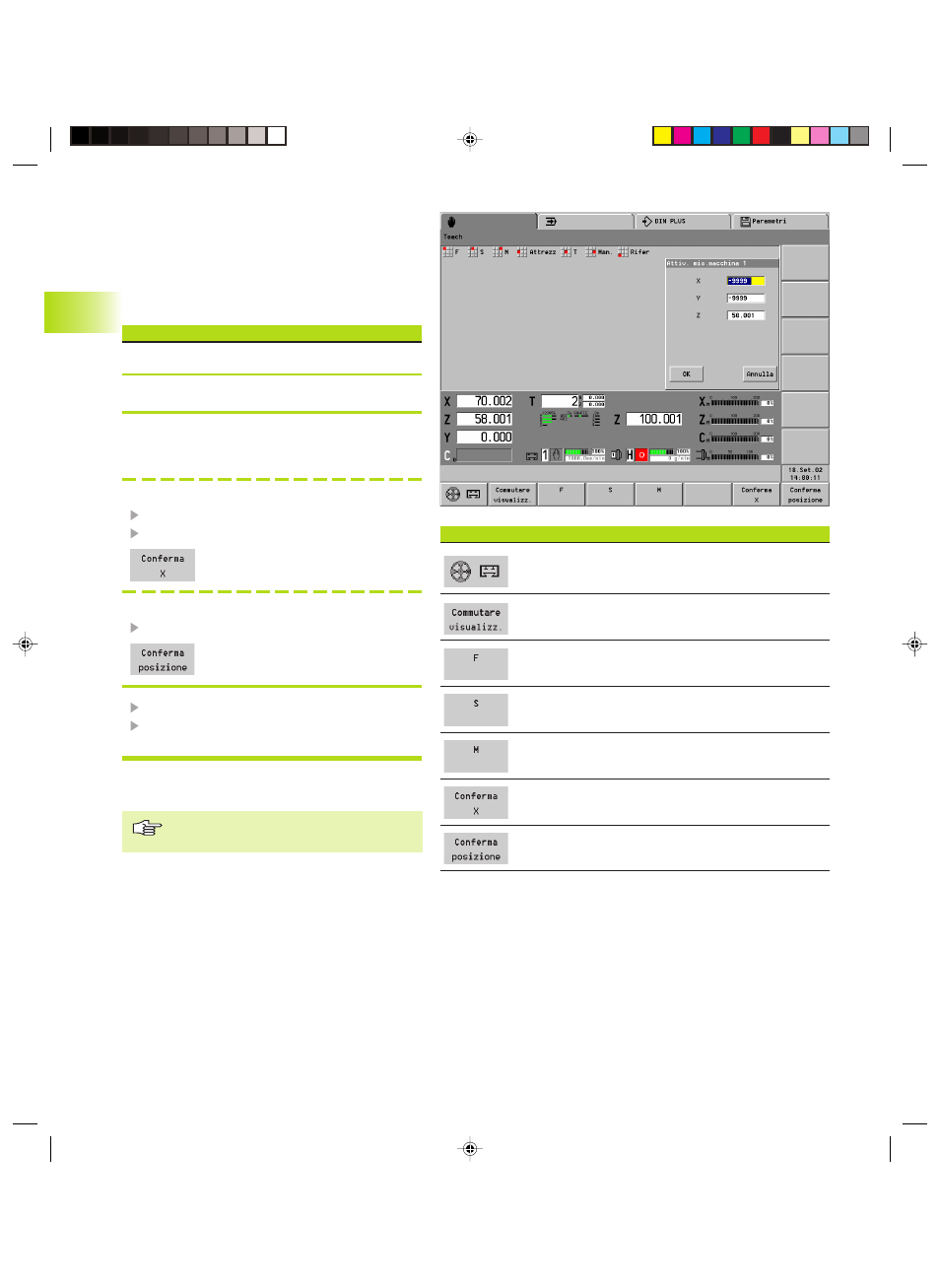

3.4.5 Predisposizione quote macchina
Le quote macchina possono essere elaborate nella
programmazione delle variabili del programma NC.
La funzione di predisposizione ”Quote macchina”
considera le quote 1..9 e per ogni quota l'”asse
configurato”.
Predisposizione quote macchina
Selezionare ”Predisposizione – Quote macchina”
<
Inserire ”Numero quota macchina”
<
Immissione quote macchina
Inserire i valori (finestra di dialogo ”Definizione
quota macchina x”)
Teach-in singola quota macchina
Selezionare la casella di immissione
Portare l'asse su ”posizione”
Acquisire la posizione asse come quota
macchina (o posizione Y o Z)
Teach-in di tutte le quote macchina
Portare la slitta su ”posizione”
Acquisire le posizioni assi della slitta
come quote macchina
<
OK: per inserire la successiva quota macchina
Annulla: per chiudere la predisposizione quote
macchina
Le quote macchina vengono gestite nel parametro
macchina 7.
Le quote macchine si riferiscono all'origine
macchina.
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Immissione avanzamento al giro
Immissione velocità di taglio costante
Immissione funzione M
Acquisizione posizione asse come quota macchina x (o
asse Y o Z)
Acquisizione tutte posizioni assi slitta come quote
macchina
3.4 F
unzioni Pr
edisposizione
