HEIDENHAIN CNC PILOT 4290
117
Rovesciamento profilo G121
Attiva la rappresentazione speculare e/o sposta il profilo della parte
grezza e finita. La specularità ha luogo sull'asse X, lo spostamento
invece in direzione Z. L'origine pezzo rimane invariata.
Se si impiega l'istruzione G121 è possibile impiegare la descrizione
della parte grezza e finita per la lavorazione della superficie frontale e
del lato posteriore.
Parametri
H:
Specularità – default: 0
■
H=0: spostamento profilo – senza specularità
■
H=1: spostamento profilo, specularità e inversione direzione di
descrizione del profilo
Q:
Specularità sistema di coordinate (direzione asse Z) – default: 0
■
Q=0: senza specularità
■
Q=1: con specularità
Z:
Spostamento – default: 0
■
I profili della superficie cilindrica vengono
rappresentati in speculare/spostati come i
profili di tornitura.
■
I profili ausiliari non vengono
rappresentati in speculare.
■
Con Q=1 viene rappresentato in speculare
il sistema di coordinate, incluso il profilo;
H=1 rappresenta in speculare solo il profilo.

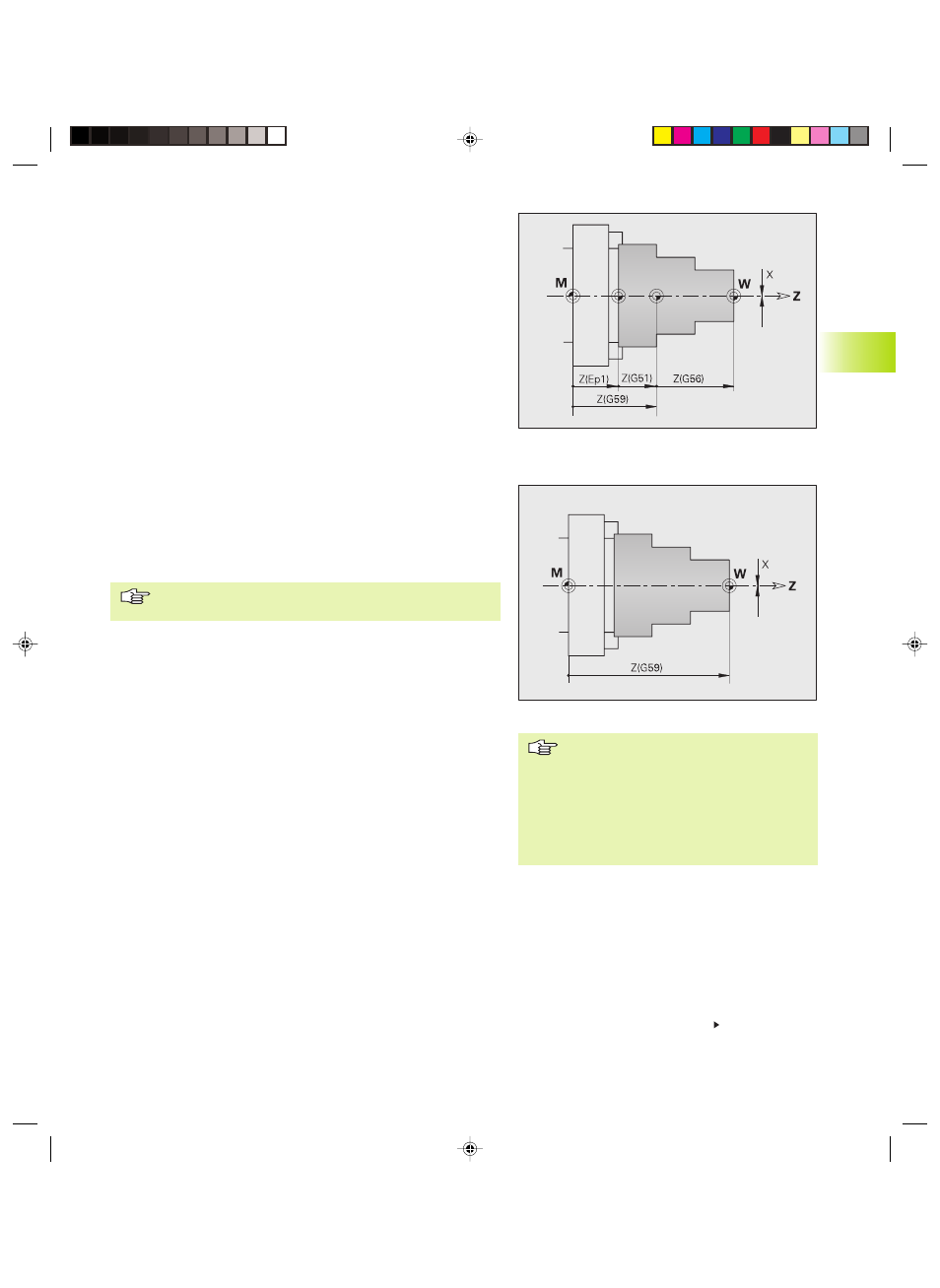

Spostamento punto zero addizionale G56
Sposta l'origine pezzo di ”Z” (o ”X”). Lo spostamento si riferisce
all'origine pezzo attualmente valida.
Se si programma più volte l'istruzione G56, lo spostamento viene
sempre sommato all'origine pezzo attualmente valida.
Parametri
X, Z: Spostamento (X come quota raggio) – default: 0
Spostamento punto zero assoluto G59
Imposta l'origine pezzo su ”X, Z”. La nuova origine è valida fino alla fine
del programma.
Parametri
X, Z: Spostamento punto zero (X come quota raggio)
L'istruzione G59 elimina i precedenti spostamenti punto
zero (impostati con G51, G53..G55 o G59).
D:
Specularità XC/XCR (specularità/spostamento
profili su superficie frontale/lato posteriore) –
default: 0
■
D=0: senza specularità/spostamento
■
D=1: con specularità/spostamento
Continua
