4 DIN PLUS 88
Continua

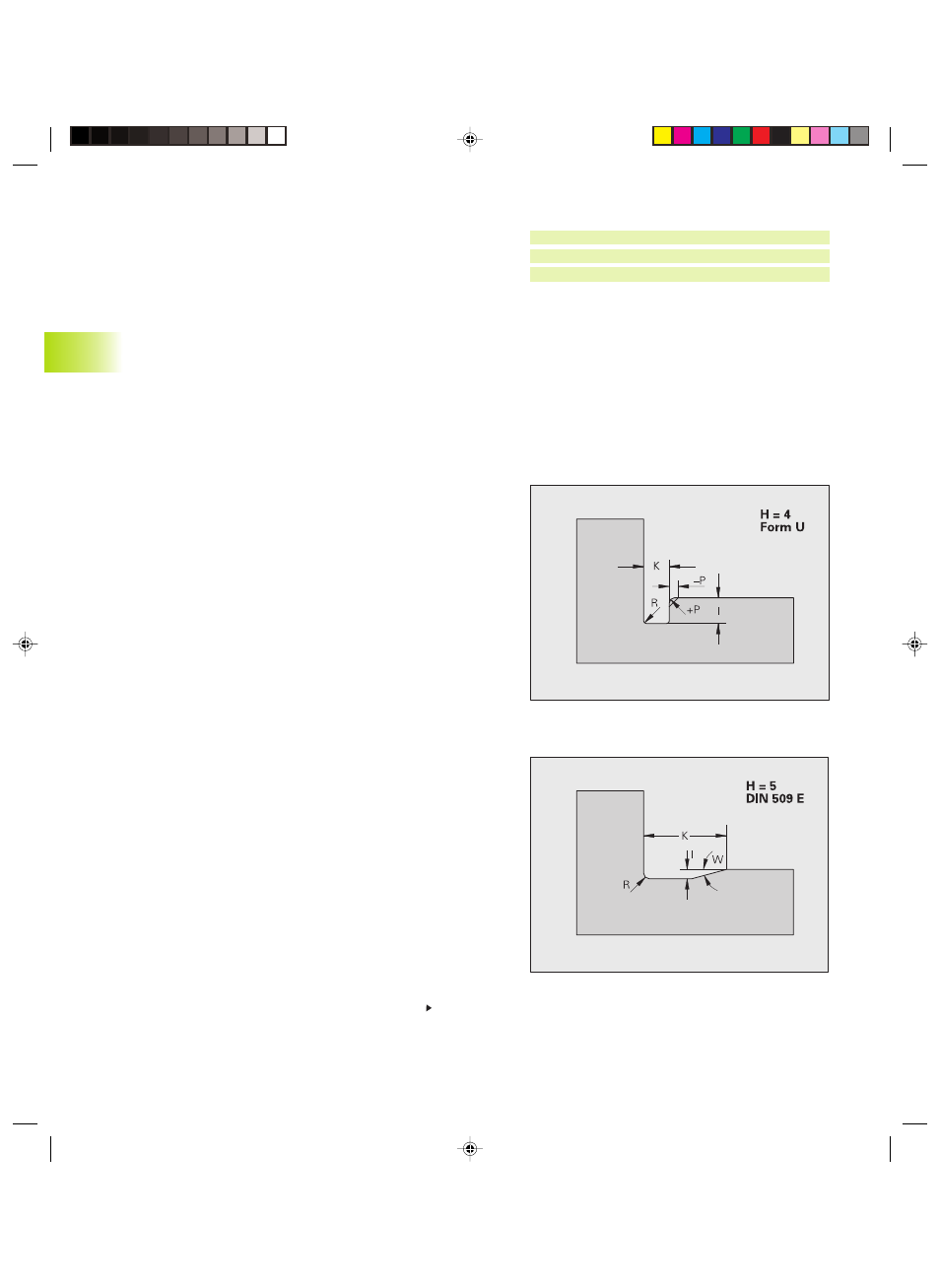

Profilo scarico G25-Geo
Genera i profili dello scarico elencati di seguito sugli spigoli interni del
profilo paralleli agli assi. Programmare l'istruzione G25 dopo il primo
elemento parallelo all'asse.
Parametri
H:
Tipo scarico – default: 0
■ H=4: scarico forma U
■ H=0, 5: scarico forma DIN 509 E
■ H=6: scarico forma DIN 509 F
■ H=7: scarico filettato DIN 76
■ H=8: scarico forma H
■ H=9: Scarico Forma K
Scarico DIN 509 E (H=0, 5)
Parametri
I:
Profondità scarico (quota raggio)
K: Larghezza scarico
R: Raggio scarico (in entrambi gli spigoli dello scarico)
W: Angolo scarico
Il CNC PILOT determina i parametri non indicati in funzione del
diametro (vedi ”
11.1.2 Parametri scarico DIN 509 E”).
Scarico Forma U (H=4)
Parametri
I:
Profondità scarico (quota raggio)
K: Larghezza scarico
R: Raggio interno (in entrambi gli spigoli della gola) – default: 0
P: Raggio esterno/Smusso – default: 0
■ P>0: raggio raccordo
■ P<0: larghezza smusso
4.5 Istr
uzioni di g
eometr
ia Richiamo della macro profilo (esempio):
N..G1 Z.. /Elemento lineare
N..G25 H..I..K.. .. /Profilo scarico
N..G1 X.. /Elemento piano adiacente
