6.3 Descr
izione pezz
o
6.3.1 Immissione della parte grezza del
profilo
■ Forme standard (barra, tubo): definizione con
macro parte grezza
■ Parti grezze complesse: descrizione come parte
finita
■ Pezzo fusi o fucinati: generati dalla parte finita e
dal sovrametallo
Immissione della parte grezza del profilo
(forma standard)
Selezionare ”Pezzo - Parte grezza - Barra/Tubo”
<
Inserire le quote della parte grezza
<

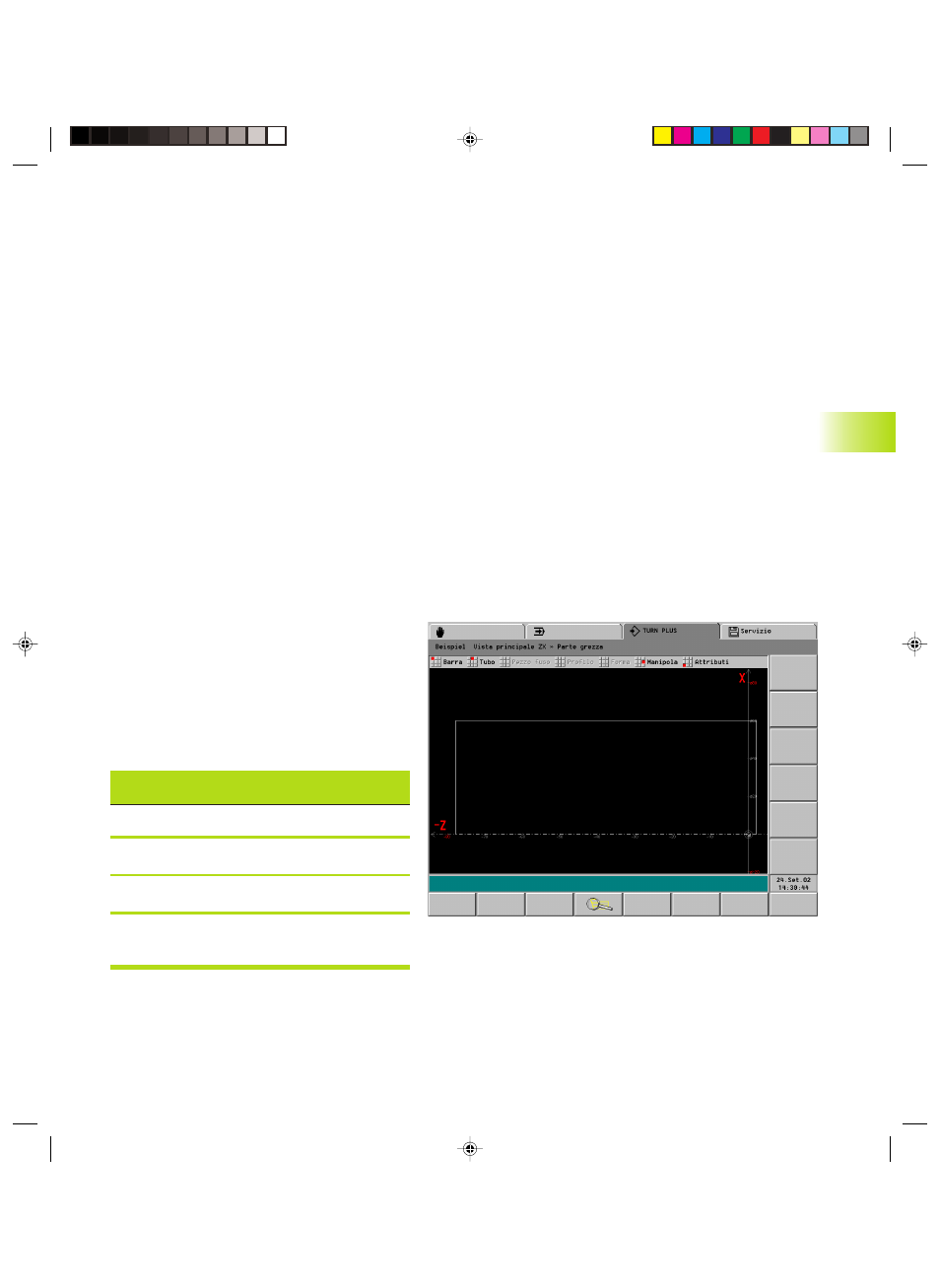

Il CNC PILOT rappresenta la parte grezza
<
Premere il tasto ”ESC” per ritornare al menu
principale
Vedi anche
■ ” 6.4 Profili parte grezza”
■ ” 6.9.1 Attributi parte grezza”
6.3 Descrizione pezzo
Note sull'immissione profilo
Un profilo si crea immettendo in sequenza i singoli
elementi.
Gli elementi/i punti del profilo possono essere
descritti con quote assolute o incrementali, in
coordinate cartesiane o polari. Di norma si
inseriscono i dati come da quotatura del disegno.
I valori X si immettono come diametro o raggio (vedi
”
6.14 Configurazione”).
TURN PLUS calcola le coordinate, i punti di
intersezione, i centri ecc. mancanti per quanto
possibile a livello matematico. Se risultano diverse
possibili soluzioni, si verificano le varianti
matematicamente ammesse e si sceglie la
soluzione desiderata.
Importazione di profili in formato DXF
I profili disponibili in formato DXF possono essere importati nella
modalità di programmazione TURN PLUS (vedi ”
6.8 Importazione di
profili DXF”).
I profili DXF descrivono:
■ parti grezze
■ parti finite
■ tratti di profili
■ profili di fresatura
