HEIDENHAIN CNC PILOT 4290 381
8.1 D
ata base ut
ensili

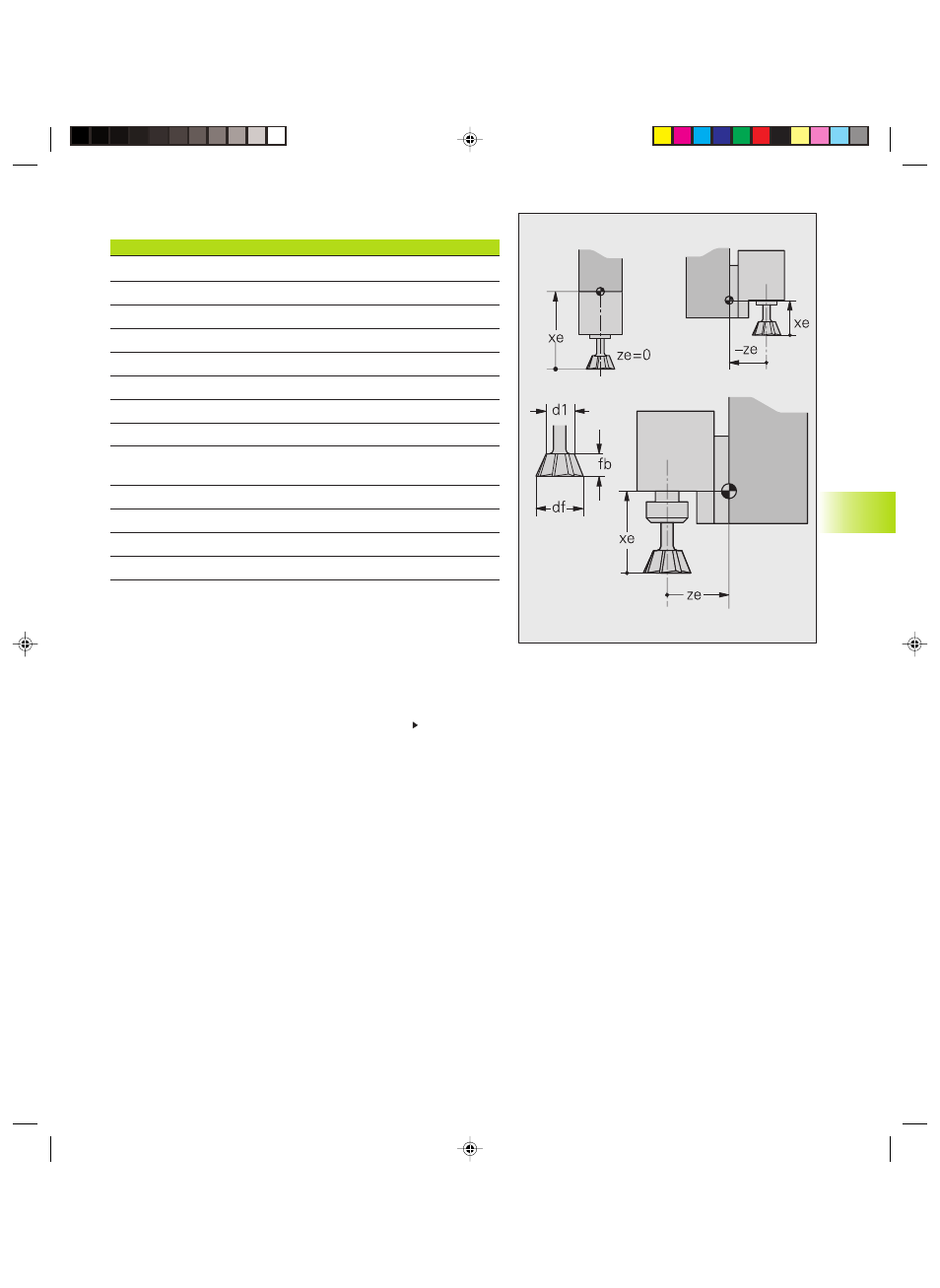

Parametri Utensili per fresare
Parametri finestra di dialogo 1 G S TP
ID: numero di identificazione utensile • • •
Quota X, Z, Y (xe, ze, ye): quote di riferimento • – –
Diam. (df): diametro della fresa anteriore • • •
Diam. (d1): diametro della fresa • • •
Largh. (fb): larghezza della fresa • • •
Angolo (fw): angolo della fresa • • •
Prof. en (et): profondità di entrata massima • • –
A. posiz (rw): angolo di posizione • • –
Corr. X, Z, Y (DX, DZ, DY): valori di correzione
(max. +/– 10 mm)
• – –
Corr. D (DD): correzione del diametro fresa • – –
Sen. rot: senso di rotazione mandrino • – •
Lu.tagl (sl): lunghezza del tagliente della fresa • • •
N. denti della fresa • – •
Continua
Esempio Tipo UT 611
