8 Attrezzature 382
Parametri finestra di dialogo 2 G S TP
PU DIN: tipo di portautensili – • –

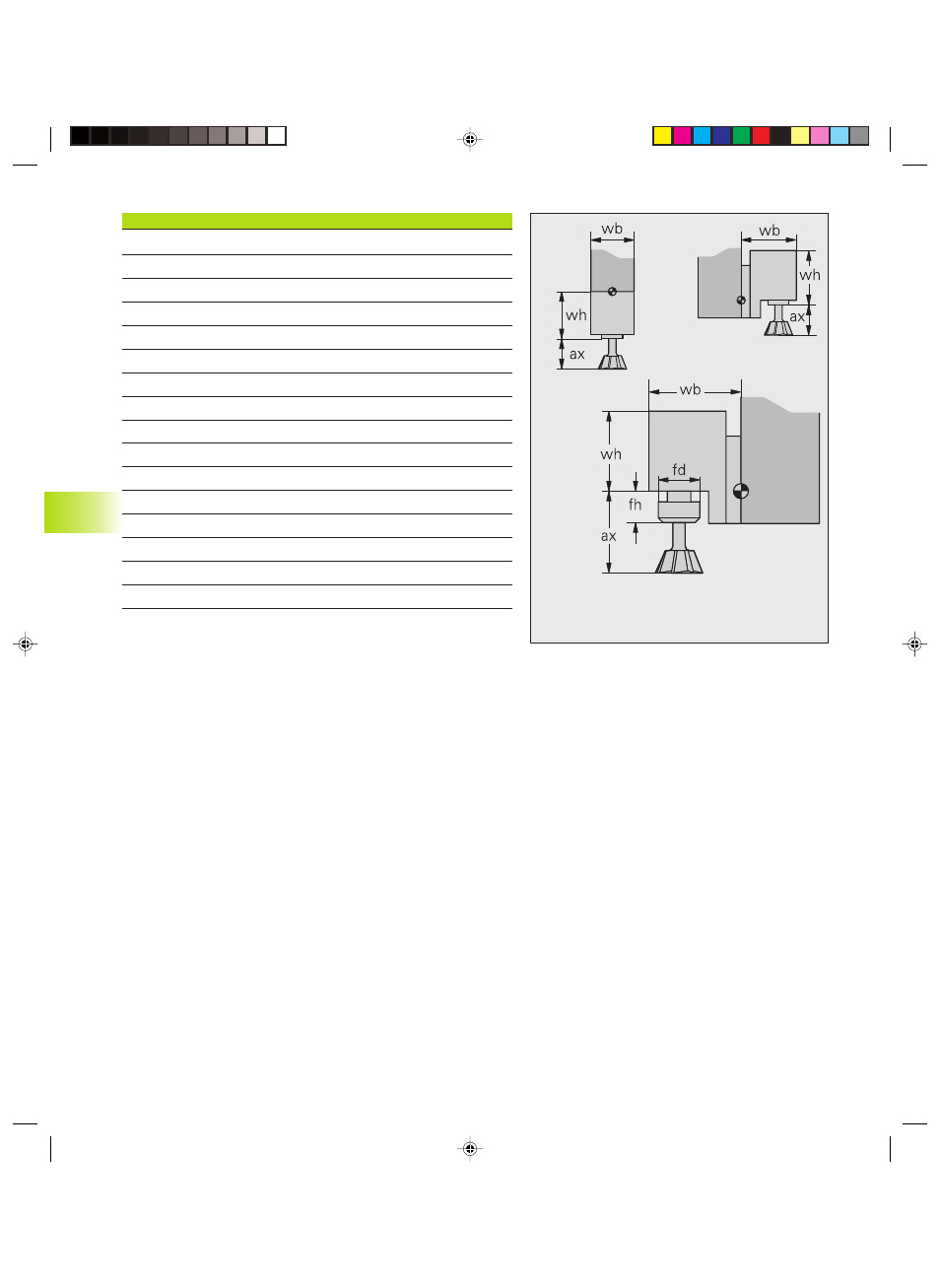

Alt. PU (wh): altezza del portautensili – • –
Larg. PU (wb): larghezza del portautensili – • –
ø autoc (fd): diametro del mandrino autocentrante – *1 –
Alt aut (fh): altezza del mandrino autocentrante – *1 –
L. sporg (ax): lunghezza della sporgenza – • –
Passo (hf): passo del filetto • – –
N. princ (gb) per filetti a più principi – – –
Dentatura della fresa, vedi Lista parole fisse – – •
Disponib.: disponibilità fisica • – •
N. immagine – • –
Tagliente – – •
Corr. CSP: fattore di correzione velocità di taglio – – •
Corr. FDR: fattore di correzione avanzamento – – •
Corr. Deep: fattore di correzione profondità di taglio – – •
TipoAttacco • – •
Lista parole fisse ”Dentatura”:
■ 0: indefinito
■ 1: driFron (diritto frontale)
■ 2: oblFron (obliquo frontale)
■ 3: driCirc (diritto circolare)
■ 4: oblCirc (obliquo circolare)
■ 5: dFroCir (diritto frontale e circolare)
■ 6: oFroCir (obliquo frontale e circolare)
■ 7: speciale
*1: Con fd=0/fh=0 non viene rappresentato alcun mandrino
autocentrante.
G: dati base
S: rappresentazione utensile (Simulazione)
TP: TURN PLUS
Vedi anche:
■ ” 8.1.4 Utensili multipli, monitoraggio durata” (parametri della terza
finestra di dialogo)
■ ” 8.1.5 Note sui dati utensile”
■ ” 8.1.6 Portautensili, posizione di attacco”
Esempio Tipo UT 611
