3 Comando manuale e Automatico 24

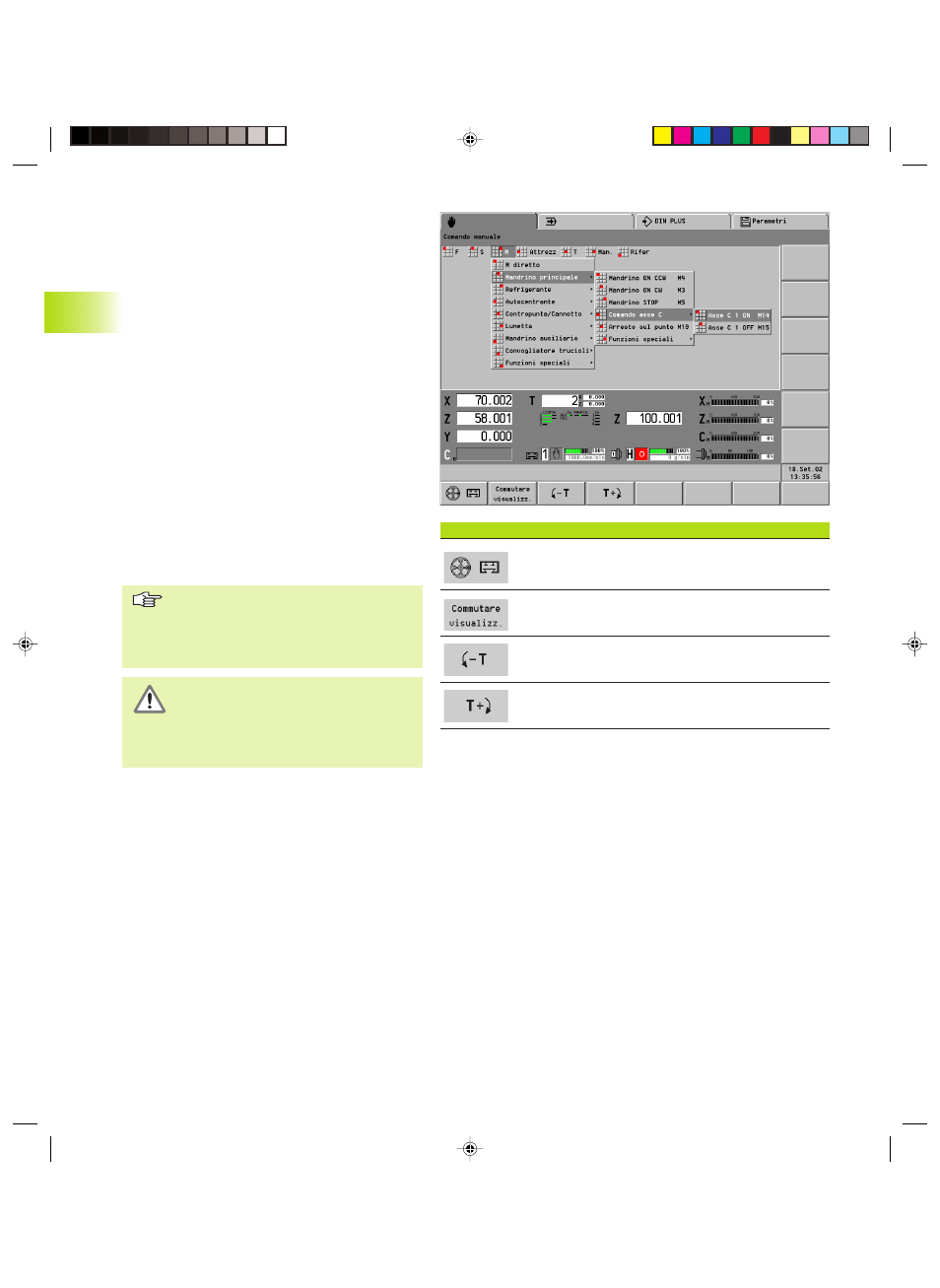

3.2 Modalità Comando manuale
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Torretta una posizione indietro
Torretta una posizione avanti
3.2 Modalità Comando
manuale
La modalità operativa Comando manuale raggruppa le
funzioni per la predisposizione del tornio, per la
definizione delle quote utensile nonché le funzioni per
la lavorazione manuale di pezzi.
La Visualizzazione stato macchina sul bordo
inferiore dello schermo visualizza la posizione
dell'utensile e altri dati macchina.
Possibilità di lavoro:
■ Funzionamento manuale
Con i ”tasti macchina” e il volantino si controllano i
mandrini e si traslano gli assi per lavorare il pezzo.
■ Predisposizione macchina
Impostazione utensili impiegati, definizione origine
pezzo, punto cambio utensile, quote zona di
sicurezza ecc.
■ Definizione quote utensile
Tramite ”sfioramento” o con strumento di misura.
■ Impostazioni visualizzazioni
Il CNC PILOT supporta diverse varianti della
visualizzazione stato macchina.
In Comando manuale i dati vengono
immessi e visualizzati a seconda
dell'impostazione del parametro del
controllo 1 con sistema metrico o in
pollici.
Qualora non vengano ripresi i punti di
riferimento occorre tenere presente
quanto segue:
■ la visualizzazione posizione non è valida
■ i finecorsa software sono inattivi.
