6 TURN PLUS 274
6.1
0 Str
umenti accessor
i

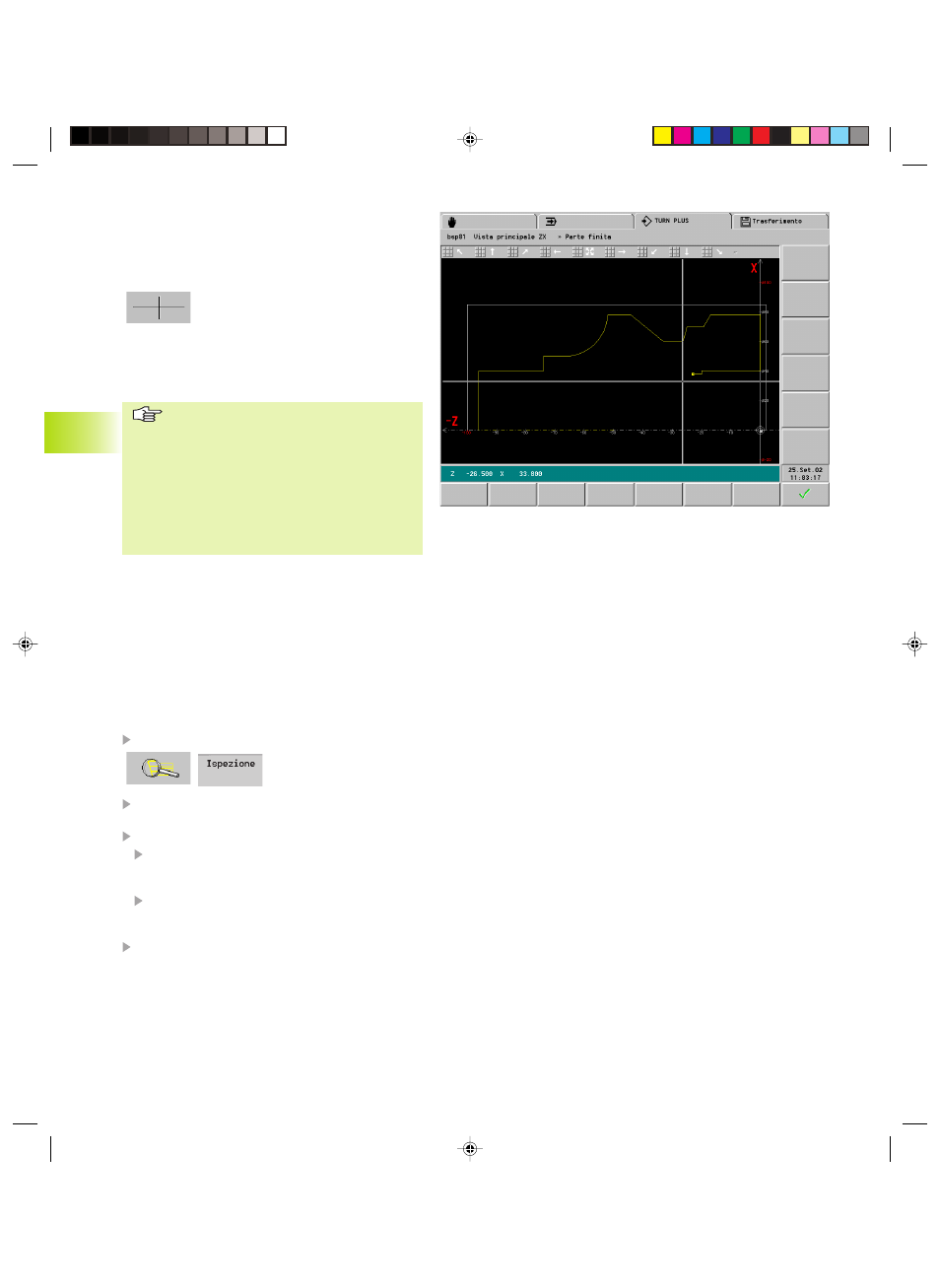

6.10.2 Digitalizzazione
I valori di immissione possono essere determinati con
reticolo (digitalizzazione) e acquisiti. TURN PLUS
visualizza le coordinate della posizione del reticolo.
Attivazione modalità di digitalizzazione
(con finestra di dialogo aperta)
Posizionamento reticolo: tasti cursore o mouse
Uscita dalla modalità di digitalizzazione:
■ ”Enter” – con acquisizione valori
■ ”ESC” – senza acquisizione valori
■ Modificare le impostazioni dello zoom
prima di richiamare la modalità di
digitalizzazione, se gli incrementi dei
movimenti del reticolo sono troppo piccoli/
grandi.
■ I valori vengono acquisiti come valori
assoluti del sistema di coordinate
cartesiane, indipendentemente
dall'impostazione delle caselle di
immissione.
6.10.3 Ispezione – Verifica elementi del
profilo
Con ”Ispezione” si verificano gli elementi del profilo o
gli elementi sagomati, le matrici e le sagome. Non è
possibile apportare modifiche ai dati.
Verifica elementi del profilo con Ispezione:
Selezionare la finestra (piano di riferimento)
Richiamare ”Ispezione”
Posizionare il cursore su profilo/elemento
sagomato, matrice o sagoma e confermare
TURN PLUS visualizza i parametri immessi
Tasto ALT: TURN PLUS visualizza tutti i parametri
dell'elemento; in caso di elementi sagomati i
parametri dei singoli elementi
Freccia a sinistra/a destra (con finestra di dialogo
aperto): visualizza i parametri dell'elemento
successivo/precedente
”ESC” chiude la finestra di dialogo
