3.4.4 Predisposizione tabella elementi
di serraggio
La tabella elementi di serraggio viene elaborata
dalla ”grafica mobile”.

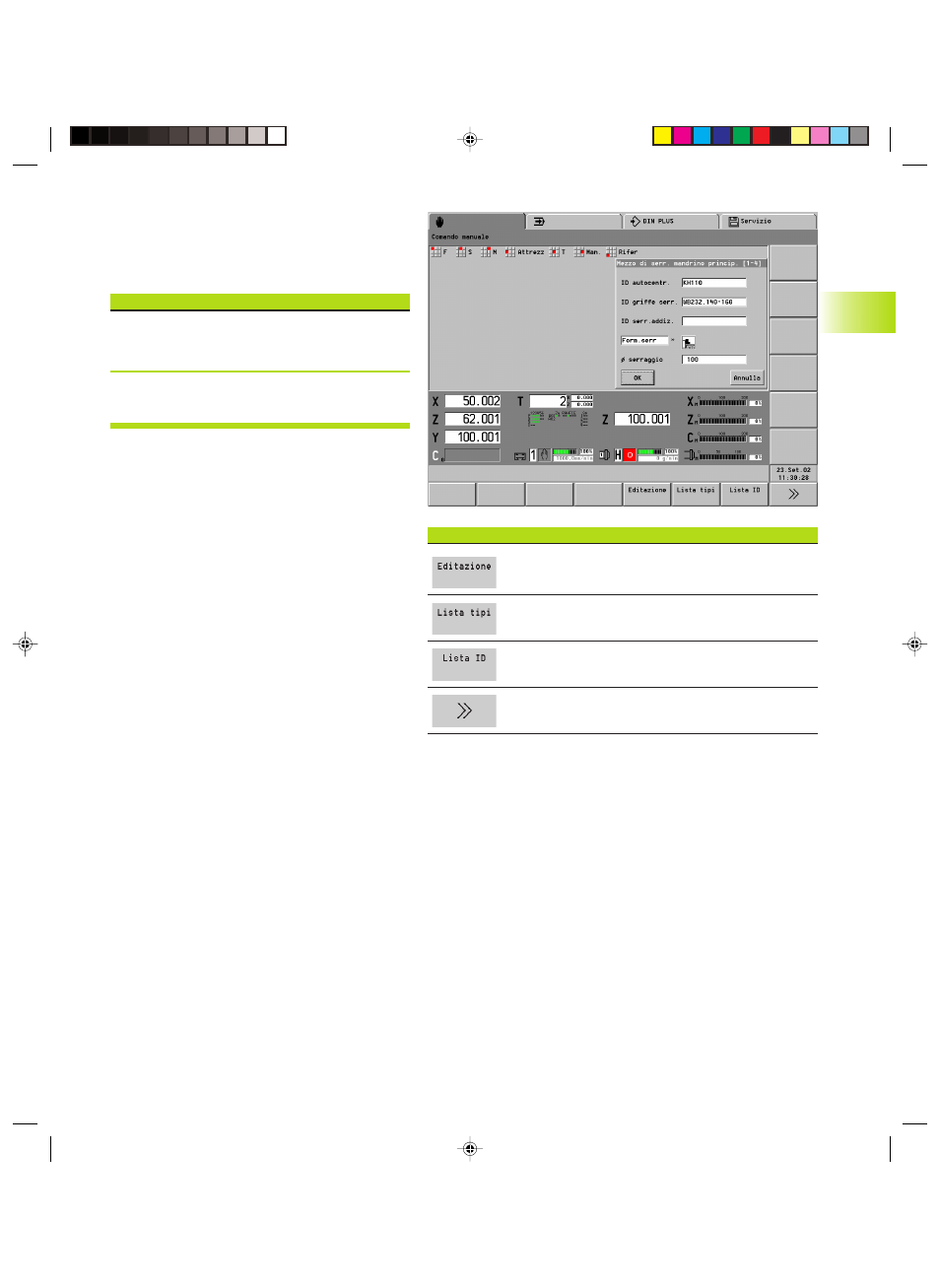

Predisposizione tabella elementi di serraggio
Selezionare ”Predisposizione – Elementi di
serraggio – Mandrino principale (oppure
Contropunta)”
<
Selezionare i numeri di identificazione dal data base
elementi di serraggio
Elementi di serraggio dei mandrini
Premessa per la definizione della ”forma di serraggio”
è l'impostazione della ”ganascia”. Impostare la forma
di serraggio tramite softkey; verrà illustrata
graficamente.
Con ”Pagina avanti/Pagina indietro” si passa alla
configurazione degli elementi di serraggio di altri
mandrini.
Parametro ”Mandrino x” (Mandrino principale,
Mandrino 1, ..)
■ N. ID mandrino di serraggio: riferimento al data
base
■ N. ID ganascia: riferimento al data base
■ N. ID supplemento di serraggio: riferimento al data
base
■ Forma di serraggio (per ganasce): definizione
serraggio interno/esterno e livello di serraggio
utilizzato
■ Diametro di serraggio: diametro con il quale viene
serrato il pezzo. (Diametro del pezzo per serraggio
esterno; diametro interno per serraggio interno)
Parametri ”Contropunta”
■ N. ID punta cannotto: riferimento al data base
Softkey
Editing parametri elementi di serraggio
Voci data base elementi di serraggio, ordinate per tipo
elemento di serraggio
Voci data base elementi di serraggio, ordinate per n.
ident elemento di serraggio
”Avanti” – Impostazione forma di serraggio
