HEIDENHAIN CNC PILOT 4290
99
G302-Geo

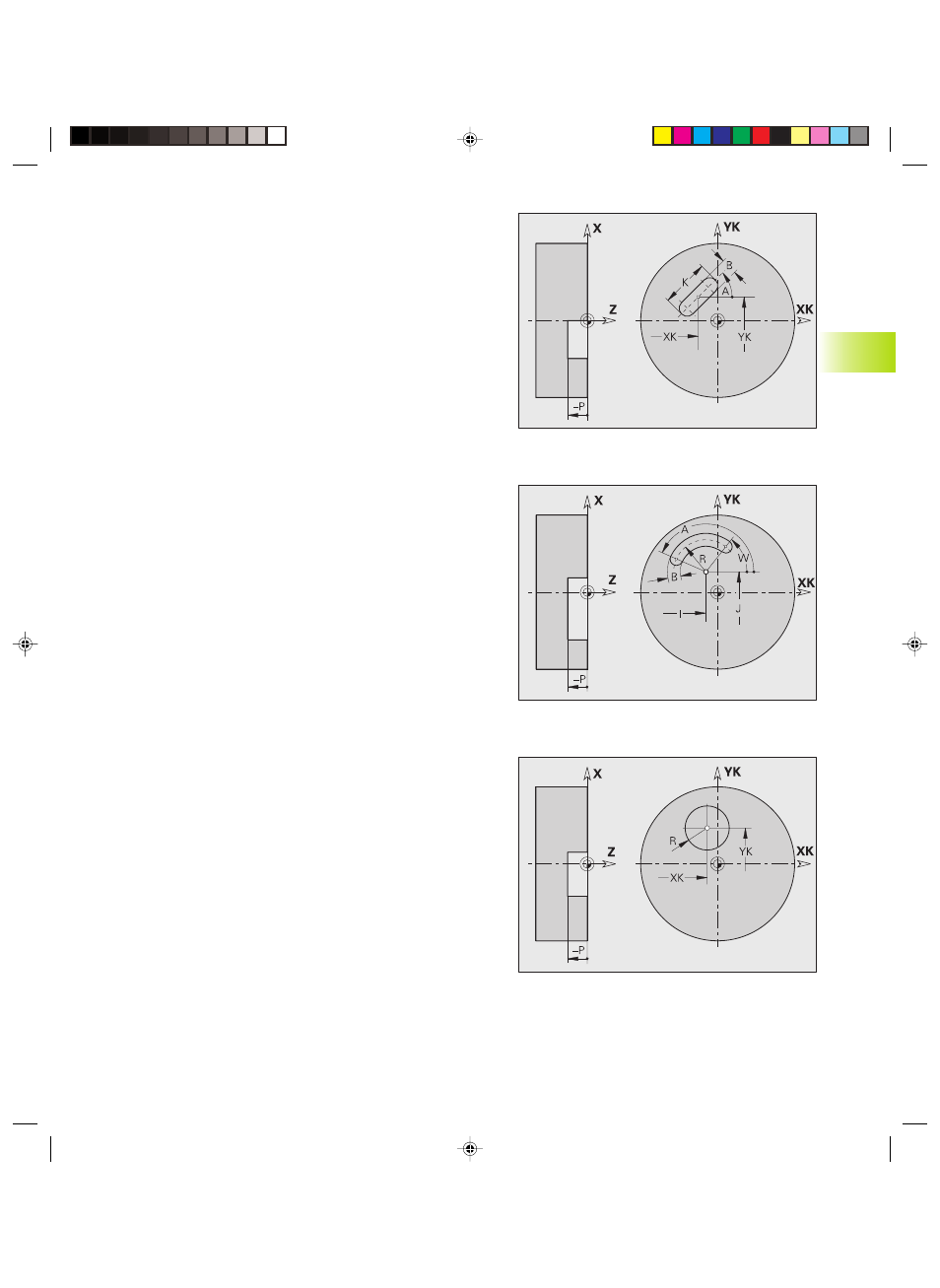

Scanalatura circolare lato frontale/posteriore G302-
Geo/G303-Geo
■
G302: scanalatura circolare in senso orario
■
G303: scanalatura circolare in senso antiorario
Parametri
I, J:
Centro curvatura in coordinate cartesiane
R:
Raggio curvatura (riferimento: traiettoria centro scanalatura)
A:
Angolo punto iniziale (riferimento: asse XK) – default: 0
W:
Angolo punto finale (riferimento: asse XK)
B:
Larghezza scanalatura
P:
Profondità/Altezza – Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
Scanalatura lineare lato frontale/posteriore G301-Geo
Parametri
XK, YK: Centro in coordinate cartesiane
A:
Angolo asse longitudinale (riferimento: asse XK) – default: 0°
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
P:
Profondità/Altezza – Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
Cerchio lato frontale/posteriore G304-Geo
Parametri
XK, YK: Centro cerchio in coordinate cartesiane
R:
Raggio
P:
Profondità/Altezza – Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
