6 TURN PLUS 258
6.7 Manipolazione pr
ofili

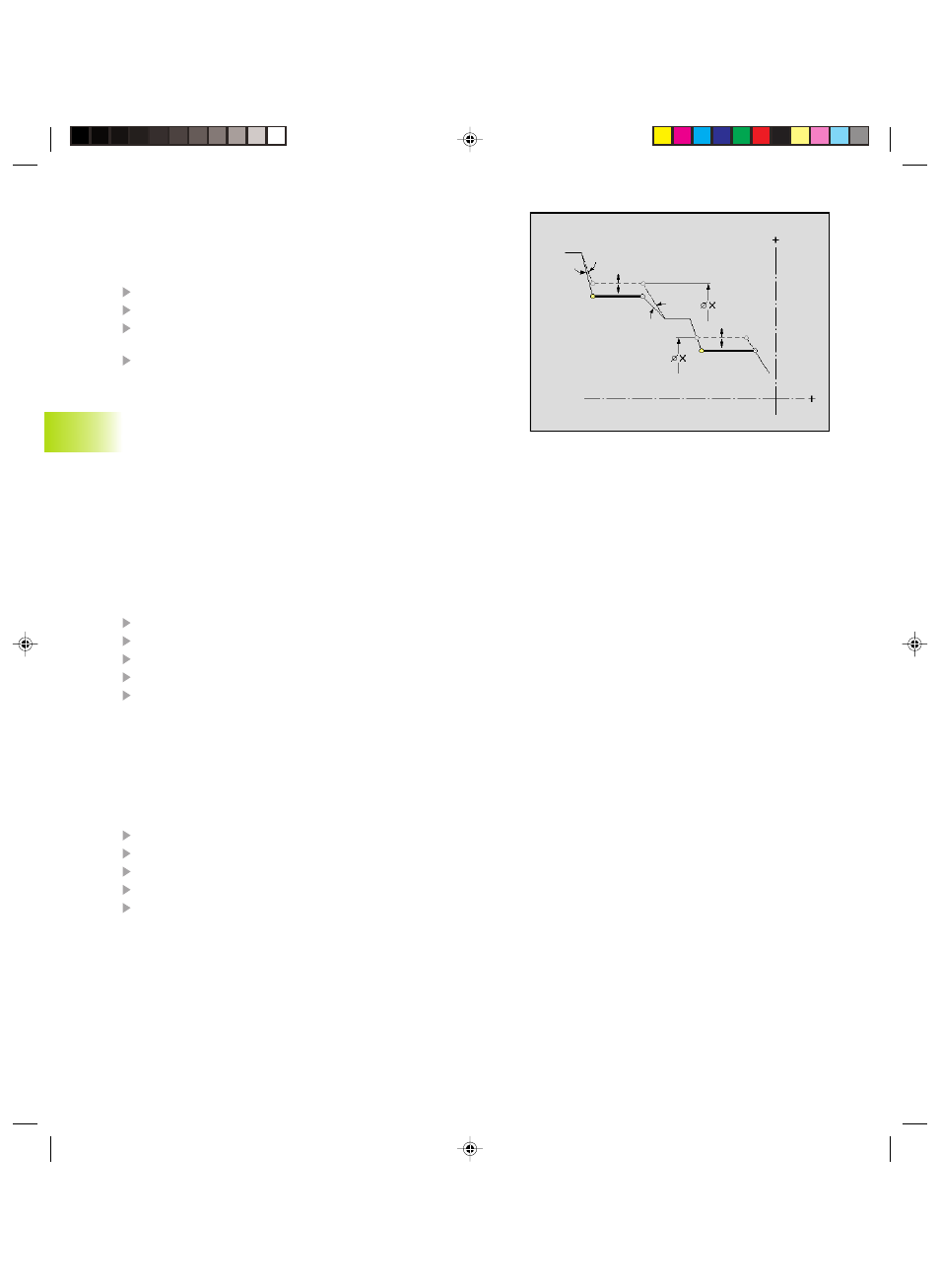

”Diametro”:
modifica del diametro di un elemento lineare orizzontale. TURN PLUS
ricalcola l'elemento manipolato e adegua la posizione dell'elemento
precedente/successivo.
Funzionamento
Posizionare il cursore sull'elemento del profilo da modificare
Premere il softkey ”Conferma”
Inserire il nuovo elemento e adeguamenti all'elemento precedente/
successivo (finestra di dialogo ”Modifica diametro”)
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
Parametri finestra di dialogo ”Modifica diametro”
X:
Nuovo diametro
Elemento precedente, successivo:
■ con modifica angolo
■ senza modifica angolo
”Elemento del profilo con spostamento”:
modifica dei parametri dell'elemento del profilo. TURN PLUS sposta il
profilo in base alla modifica immessa. Il punto di partenza rimane
invariato.
Funzionamento
Posizionare il cursore sull'elemento del profilo da modificare
Premere il softkey ”Conferma”
TURN PLUS apre la finestra di dialogo ”Percorso/Arco”
Modificare i parametri
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
6.7.3 Modifica
Gruppo menu ”Modifica”
”Elemento profilo”:
modifica dei parametri dell'elemento del profilo. TURN PLUS adegua
l'elemento successivo. Il punto di partenza rimane invariato.
Funzionamento
Posizionare il cursore sull'elemento del profilo da modificare
Premere il softkey ”Conferma”
TURN PLUS apre la finestra di dialogo ”Percorso/Arco”
Modificare i parametri
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
