7 Parametri 360
7.5 P
a
rametr
i di la
v
o
razione

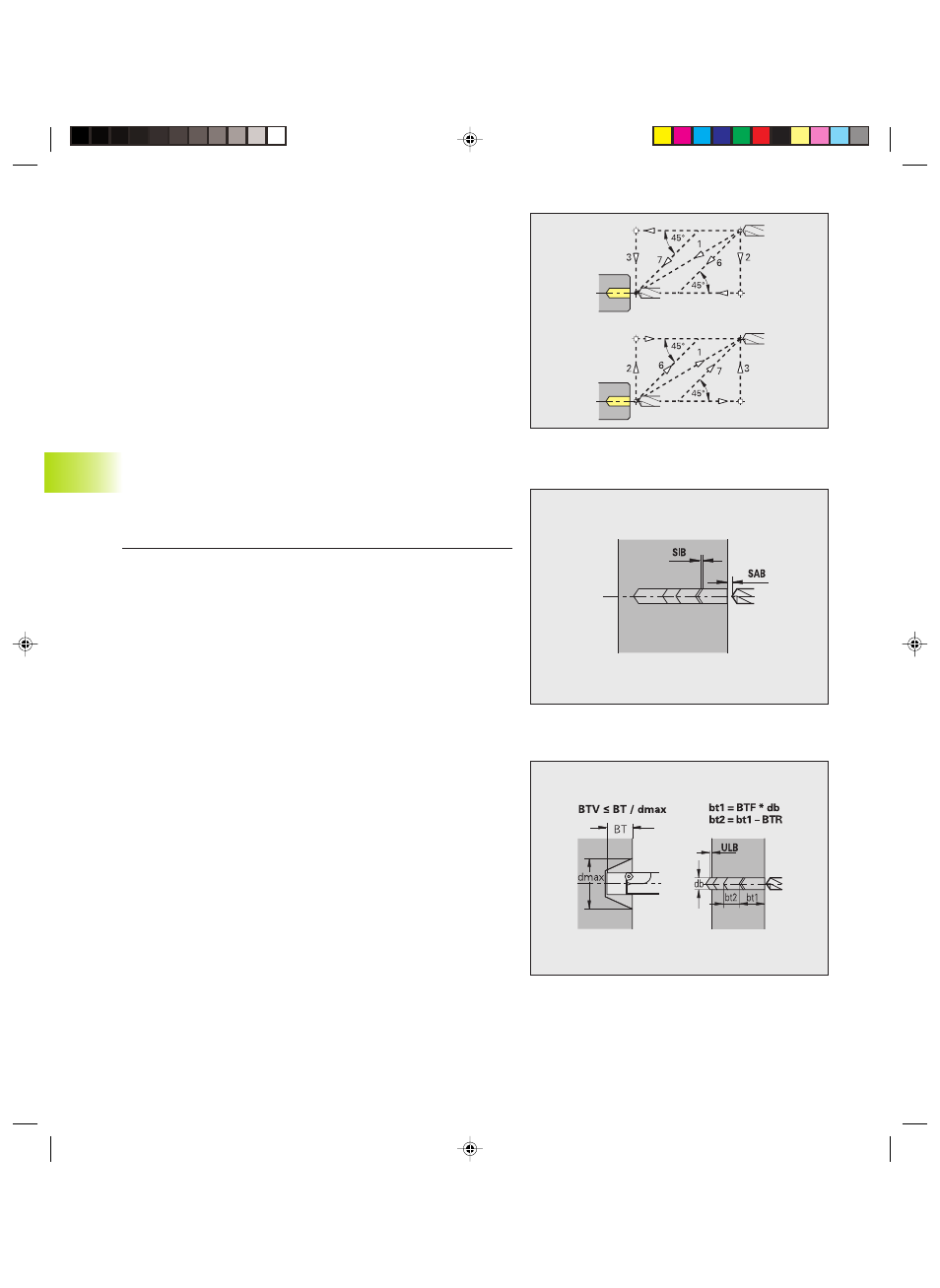

Preforatura - Avvicinamento/Allontanamento, Distanze di
sicurezza
■ Avvicinamento per preforatura [ANB]
■ Allontanamento per cambio utensile [ABW]
Tipo di avvicinamento/allontanamento:
■ 1: in direzione X e Z contemporaneamente
■ 2: prima in direzione X poi Z
■ 3: prima in direzione Z poi X
■ 6: trascinamento in direzione X prima di Z
■ 7: trascinamento in direzione Z prima di X
I movimenti di avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
■ Distanza di sicurezza dalla parte grezza [SAB]
■ Distanza di sicurezza interna [SIB] – per foratura profonda
(distanza di ritorno B con G74).
Preforatura - Lavorazione
■ Rapporto profondità foro [BTV] – TURN PLUS verifica la 1° e la 2°
fase di foratura. La fase di preforatura viene eseguita in caso di:
BTV <= BT / dmax
■ Fattore profondità foro [BTF] – 1a profondità foro per ciclo di
foratura profonda (G74):
bt1 = BTF * db
■ Riduzione profondità foro [BTR] – Riduzione per ciclo di foratura
profonda (G74): bt2 = bt1 – BTR
■ Lunghezza sporgenza – Preforatura [ULB] – Lunghezza foratura
passante
