HEIDENHAIN CNC PILOT 4290 73

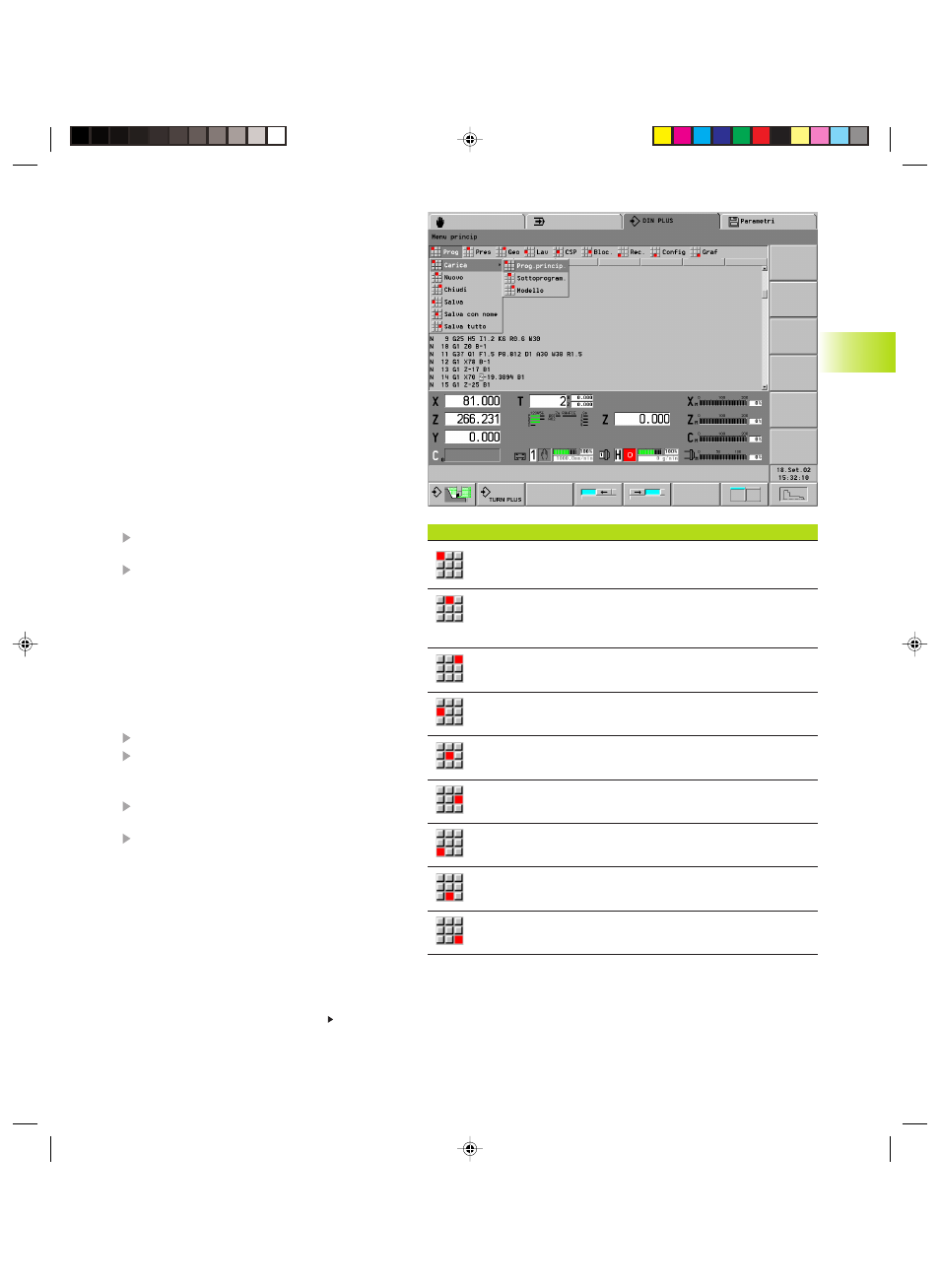

Menu principale DIN PLUS
Prog: (Gestione programmi NC)
Pres: elaborazione delle sezioni dei programmi NC
(intestazione programma, configurazione torretta, tabella
elementi di serraggio)
Geo: programmazione della parte grezza e finita del profilo
(sottomenu ”Geometria”)
Lav: programmazione della lavorazione del pezzo
(sottomenu ”Lavorazione”)
CSP: inserimento di identificativi delle sezioni dei
programmi
Grp.: passaggio alle funzioni ”Gruppo” (menu Gruppo)
Blc..: funzioni di numerazione dei blocchi NC, funzioni di
ricerca e ”editing libero”
Config: configurazione della maschera DIN PLUS (con/
senza quadro di comando)
Graf: impostazione della ”finestra grafica”, attivazione/
disattivazione della visualizzazione profilo
4.3 Editor DIN PLUS
Gruppo menu ”Geometria” (Programmazione
profilo):
■ Parte grezza – Portapezzo/Barra G20: crea un
blocco NC nella sezione PARTE GREZZA, attiva il
menu ”Geometria” e apre la finestra di dialogo
”Portapezzo Cilindro/Tubo G20”.
■ Parte grezza – Pezzo fuso G21: crea un blocco NC
nella sezione PARTE GREZZA, attiva il menu
”Geometria” e attiva la finestra di dialogo ”Pezzo
fuso G21”.
■ Parte grezza – Profilo libero: posiziona il cursore
sulla sezione PARTE GREZZA e attiva il menu
”Geometria”.
■ Parte finita: posiziona il cursore sulla sezione
PARTE FINITA e attiva il menu ”Geometria”.
Opzioni:
■ Lavorazione: attiva il sottomenu ”Lavorazione” e
posiziona il cursore su LAVORAZIONE
■ CSP (identificativi sezioni programma): inserisce un
nuovo identificativo sezione
Selezionare l'identificativo sezione e confermare
con RETURN
Il CNC PILOT inserisce l'identificativo sezione
(nella posizione corretta)
■ Grp.: commuta alla ”Gestione gruppi” (vedi ” 4.5.5
Menu Gruppo”).
Gruppo menu ”Blc.”
■ Inizio programma posiziona il cursore a inizio
programma
■ Fine programma: posiziona il cursore a fine
programma
■ Funzioni di ricerca – Ricerca blocco
Inserire il numero del blocco
Il CNC PILOT posiziona il cursore sul numero di
blocco (se presente).
■ Funzioni di ricerca – Ricerca istruzione
Inserire istruzione NC (istruzione G, parametri di
indirizzo, ecc.)
Il CNC PILOT posiziona il cursore sul successivo
blocco NC che contiene l'istruzione NC cercata. La
ricerca viene eseguita dalla posizione in cui si trova
il cursore fino alla fine del programma e poi riprende
dall'inizio del programma.
■ Lunghezza passo per la numerazione dei blocchi
NC. La lunghezza passo è valida soltanto per il
programma NC attivo.
Continua
